Применение: подходит для опрессовки различных высокоплотных TAB, TCP, а также для опрессовки пайкой FPC, FFC, TFT и печатных плат.
Технические характеристики

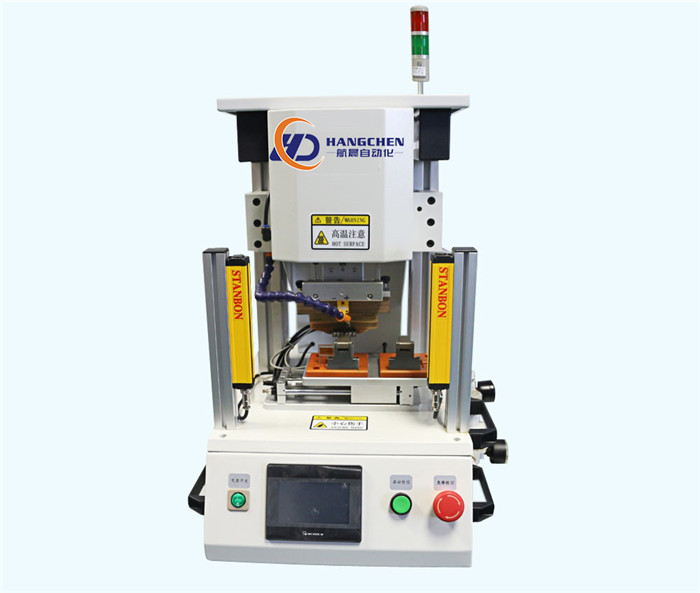

Характеристики импульсного сварочного аппарата для гибких печатных плат HCPP-1A:
- Регулируемая скорость нагрева в зависимости от типа изделия, терморегулятор Yamatake, Япония.
- Специальная сварочная головка обеспечивает равномерное распределение давления по всему изделию.
- Оснащен функцией вакуумирования для облегчения выравнивания.
- Цифровое управление температурой обеспечивает четкость и точность. Сенсорный экран с интерфейсом на китайском и английском языках, ПЛК-управление для удобства эксплуатации.
- Оснащен цифровым манометром с предустановленными диапазонами давления. Использование прецизионных направляющих цилиндров SMC обеспечивает высокую точность снижения давления и позволяет сваривать изделия с шагом контактных площадок 0,2 мм. 6. Подходит для различных видов высокоплотной опрессовки TAB и TCP, а также для опрессовки пайкой FPC, FFC и TFT на печатные платы.
Подходит для:
- Пайки соединений между гибкими печатными платами (FPC) и печатными платами, разъемами
- Пайки между ACF и печатными платами, разъемами
- Пайки между TAB и печатными платами, разъемами
- Пайки между TFT и печатными платами, разъемами
- Пайки между FFC (гибким плоским кабелем) и печатными платами, разъемами
- Пайки между бумагой Zebra и печатными платами, разъемами
- Пайки между микрокоаксиальным кабелем и печатными платами, разъемами
- Пайки эмалированных проводов для жестких дисков, резисторов, конденсаторов, катушек, трансформаторов, микросхем и т. д.
- Пайки между клеммами аккумулятора и печатными платами, разъемами
- Пайки выводов проводов для малогабаритных двигателей
- Термокомпрессионная пайка смолой для реле, принтеров, очков и т. д.
Параметры аппарата для импульсной сварки FPC HCPP-1A:
Размеры
- 550 × 640 × 630 мм
- Стандартная рабочая зона: 110 × 150 мм
- Рабочее давление воздуха: 0,50–0,70 МПа (подача сухого воздуха)
- Регулировка температуры: 0–400 °C
- Точность поддержания температуры: ±2 °C
- Время горячего прессования: 0–99 секунд
- Рабочее напряжение: 220 В
- Давление прессования: 0,1–0,6 МПа
- Вес станка: 62 кг
- Установочное приспособление: 1 комплект
|
Модель |
Стоимость, доллары США |
|
HCPP-1A |
По запросу |
