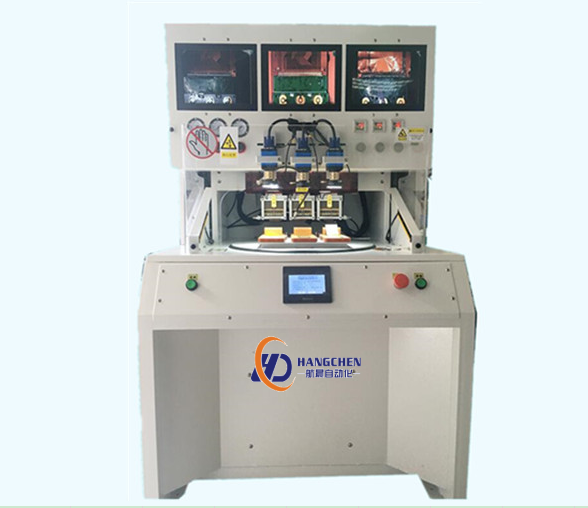

Двухплатформенный импульсный сварочный аппарат с возвратно-поступательным движением HCPC-5A

Подходит для горячей прессовой сварки гибких печатных плат (FPC), гибких печатных плат (FFC) высокой плотности с печатными платами, разъемами, сварки чипов картриджей, горячей штамповки пластиковых деталей и других процессов. Широко используется в автомобильной промышленности, блоках питания, компьютерах, бытовой технике, мобильных телефонах, разъемах, принтерах, светодиодах и других отраслях.

Технические характеристики

• Регулируемая скорость нагрева для различных изделий, 100 сохраненных параметров. Система контроля температуры Yamatake (Япония).
• Специальные сварочные головки обеспечивают равномерное давление и нагрев изделия.
• Функция вакуумирования облегчает выравнивание при сварке тонких изделий.
• Цифровая регулировка температуры обеспечивает четкость и точность. Сенсорный экран с китайским и английским интерфейсом обеспечивает интуитивно понятные температурные кривые. ПЛК обеспечивает простоту эксплуатации.
• Цифровым манометром с предустановленными диапазонами давления. Благодаря прецизионным направляющим цилиндрам SMC для высокой точности давления возможна сварка изделий с шагом контактной площадки 0,5 мм.
• Двухплатформенный, двухпозиционный режим работы. Независимые левая и правая станции позволяют производить сварку с помощью кондуктора с одной стороны, в то время как оператор кондуктора загружает и выгружает изделия с другой, что обеспечивает высокую скорость и эффективность.
• Оснащен ПЗС-увеличителем высокого разрешения и дисплеем высокого разрешения для контроля совмещения, что позволяет предотвратить брак и обеспечить безупречную сварку. 8. Подходит для опрессовки различных высокоплотных TAB и TCP-контактов, а также для опрессовки пайкой FPC и FFC, TFT и печатных плат.

Технические характеристики двухплатформенного импульсного сварочного аппарата HCPC-5A:

• Марка станка: Xiangjie
• Рабочая зона: 150*250 мм
• Рабочее давление воздуха: 0,5–0,7 МПа (подача сухого воздуха)
• Установочные приспособления: два комплекта
• Рабочие станции: двухголовочная, двухстанционная
• Рабочее напряжение: 220 В переменного тока
