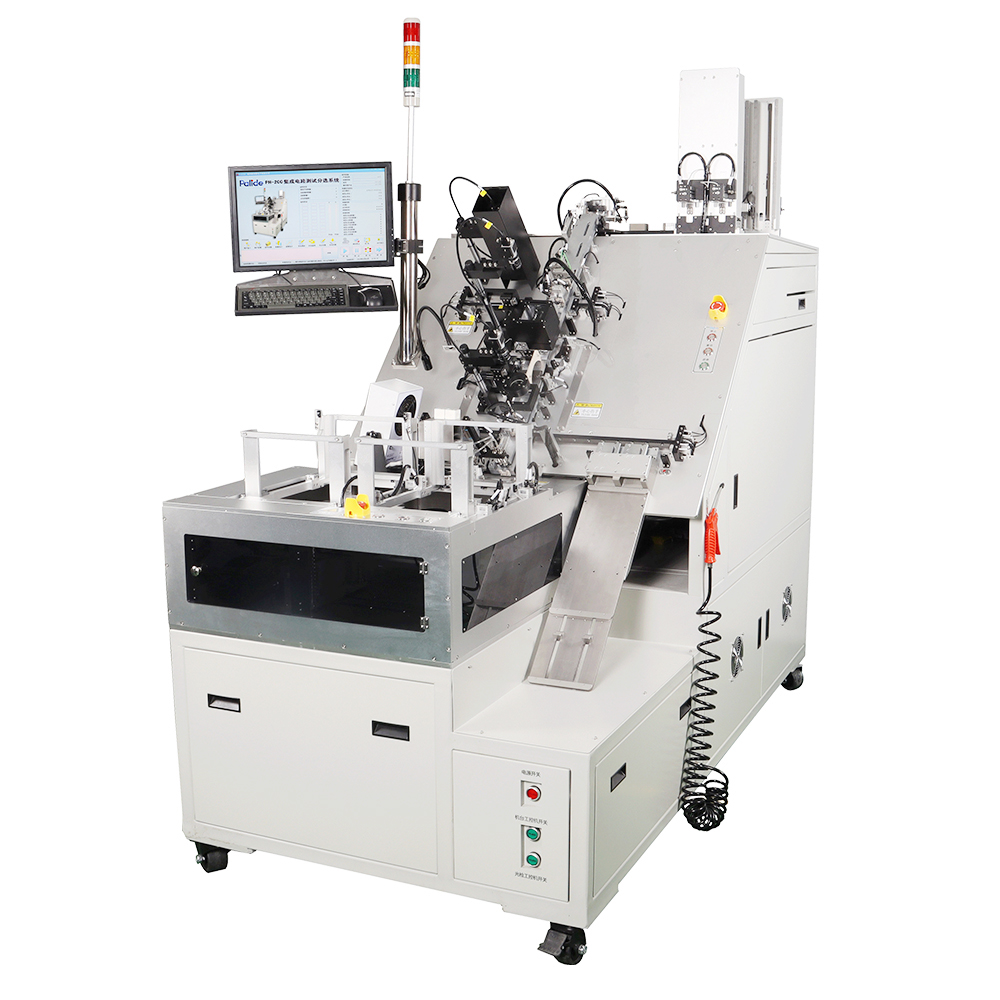

Автоматический установщик микросхем в лотки с оптическим контролем PTE-411

Технические характеристики

PTE-411 выполняет функции автоматического оптического контроля и установки микросхем в лотки. Оборудование использует автоматическую подачу компонентов из трубок или вибробункеров, гравитационное перемещение для оптического контроля, сервоуправляемое вращение кулачкового механизма с пневмозахватом, автоматическое позиционирование лотков и штабелирование заполненных лотков. Управление осуществляется промышленным компьютером под управлением ОС Windows с интуитивно понятным интерфейсом. Система отличается высокой производительностью, надежностью и стабильностью работы.

Технические параметры

• Способ подачи:Плавное вращение автоматического механизма подачи перемещает ИС из трубок в направляющие. Загрузочный магазин вмещает 20-50 трубок единовременно.
• Станция оптического контроля:Возможность оснащения системами 2D/3D визуального контроля внешнего вида продукции.
• Механизм захвата:Серводвигатель управляет вращением кулачка для точного размещения ИС из наклонной направляющей в лоток.
• Перемещение лотка:С помощью ходового винта лоток перемещается, что позволяет точно размещать изделия в заданных позициях.
• Способ выгрузки:Автоматическое штабелирование лотков, а также 2 позиции для ручной установки трубок.
• Система управления:Профессиональный промышленный компьютер с ОС Windows, обеспечивающий отображение в реальном времени количества изделий в каждой трубке, производительности (UPH), уровня заторов, местоположения неисправностей, их причин и методов устранения, с возможностью архивации и печати производственных данных.
• Режимы работы:Автоматический и ручной на выбор.

Спецификация оборудования:
