Подходит для дробления материалов высокой твердости, высокой чистоты и на растительной основе.
Низкотемпературное измельчение с отсутствием среды, особенно подходит для термочувствительных, легкоплавких материалов.
Гранулярность продукта точно контролируется, при чем размеры частиц могут быть свободно отрегулированы.
Вся система находится в герметичном состоянии, без проникновения пыли, с контролем шума на уровне менее 80 дБ, с соблюдением норм чистоты и экологичности.
Принцип работы
После фильтрации и осушения сжатый воздух с высокой скоростью распыляется в камеру дробления через сопло Лаваля. На пересечении нескольких воздушных потоков высокого давления материалы многократно сталкиваются, притераются и измельчаются в порошок. За счет всасывающего эффекта, создающимся вентилятором, воздушный поток движется в зону сортировки. Под действием сильной центробежной силы, создаваемой высокоскоростной вращающейся сортировочной турбиной, крупные и мелкие материалы разделяются. При этом частицы, которые соответствуют установленным размерам, через сортировочное колесо попадают в циклонный сепаратор и пылеуловитель для сбора частиц, а крупные частицы опускаются в зону дробления и продолжают дробиться.
Технические характеристики
Технические параметры
Технические параметры вертикальной струйной мельницы с псевдоожиженным слоем
|
Параметр / Модель |
MQW03 |
MQW06 |
MQW10 |
MQW20 |
MQW30 |
MQW40 |
MQW60 |
MQW80 |
MQW100 |
MQW120 |
MQW160 |
MQW240 |
|
Размер подаваемого материала мм |
<1 |
<2 |
<2 |
<3 |
<3 |
<5 |
<5 |
<5 |
<5 |
<5 |
<5 |
<5 |
|
Размеры продукта D97: мкм |
3~45 |
3~45 |
3~45 |
3~45 |
3~45 |
3~45 |
3~45 |
3~45 |
3~45 |
3~45 |
3~45 |
3~45 |
|
Обрабатываемое количество: кг/ч |
0,3~1 |
10~30 |
20~30 |
40~60 |
100~900 |
200~1200 |
500~2000 |
800~3000 |
1000~4000 |
1500~6000 |
2000~8000 |
4000~12000 |
|
Расход сжатого газа м³ / мин |
3 |
6 |
10 |
20 |
30 |
40 |
60 |
80 |
100 |
120 |
160 |
240 |
|
Давление сжатого воздуха Мпа |
0,6~1 |
0,6~1 |
0,6~1 |
0,6~1 |
0,6~1 |
0,6~1 |
0,6~1 |
0,6~1 |
0,6~1 |
0,6~1 |
0,6~1 |
0,6~1 |
|
Мощность вентилятора кВт |
|
4 |
5.5 |
11 |
15 |
22/30 |
37 |
37 |
45 |
55 |
55 |
90 |
Технические параметры вертикальной струйной мельницы с псевдоожиженным слоем
|
Параметр / Модель |
MQL03 |
MQL06 |
MQL10 |
MQL20 |
MQL30 |
MQL40 |
MQL60 |
MQL80 |
MQL100 |
MQL120 |
MQL160 |
MQL240 |
|
Размер подаваемого материала мм |
<3 |
<3 |
<3 |
<3 |
<3 |
<5 |
<5 |
<5 |
<5 |
<5 |
<5 |
<5 |
|
Размеры продукта D97: мкм |
6~150 |
6~150 |
6~150 |
6~150 |
8~150 |
8~150 |
8~150 |
8~150 |
8~150 |
8~150 |
8~150 |
8~150 |
|
Обрабатываемое количество: кг/ч |
10~40 |
10~60 |
20~30 |
40~60 |
100~900 |
200~1200 |
500~2000 |
800~3000 |
1000~4000 |
1500~6000 |
2000~8000 |
4000~12000 |
|
Расход сжатого газа м³ / мин |
3 |
6 |
10 |
20 |
30 |
40 |
60 |
80 |
100 |
120 |
160 |
240 |
|
Давление сжатого воздуха Мпа |
0,6~1 |
0,6~1 |
0,6~1 |
0,6~1 |
0,6~1 |
0,6~1 |
0,6~1 |
0,6~1 |
0,6~1 |
0,6~1 |
0,6~1 |
0,6~1 |
|
Мощность электродвигателя кВт |
7,5 |
11 |
15 |
22 |
30 |
37 |
45 |
55 |
55 |
75 |
90 |
132 |
Примечание: Производственные мощности, размер материала, удельный вес, твердость, влажность и другие показатели тесно связаны между собой. Параметры, казанные выше, предоставлены для ознакомления. За подробной информацией свяжитесь с нашим инженером.

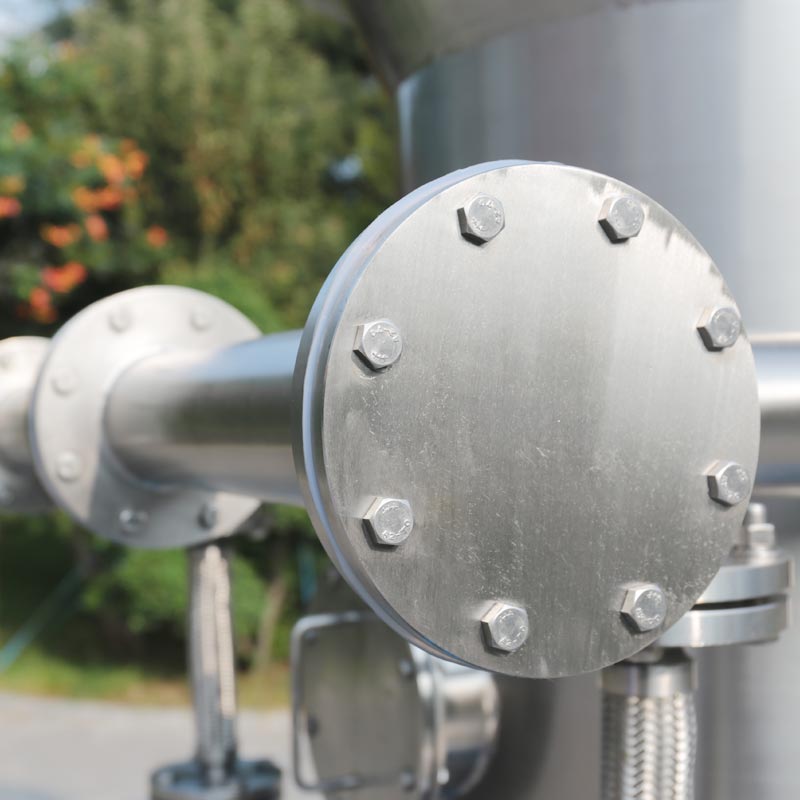

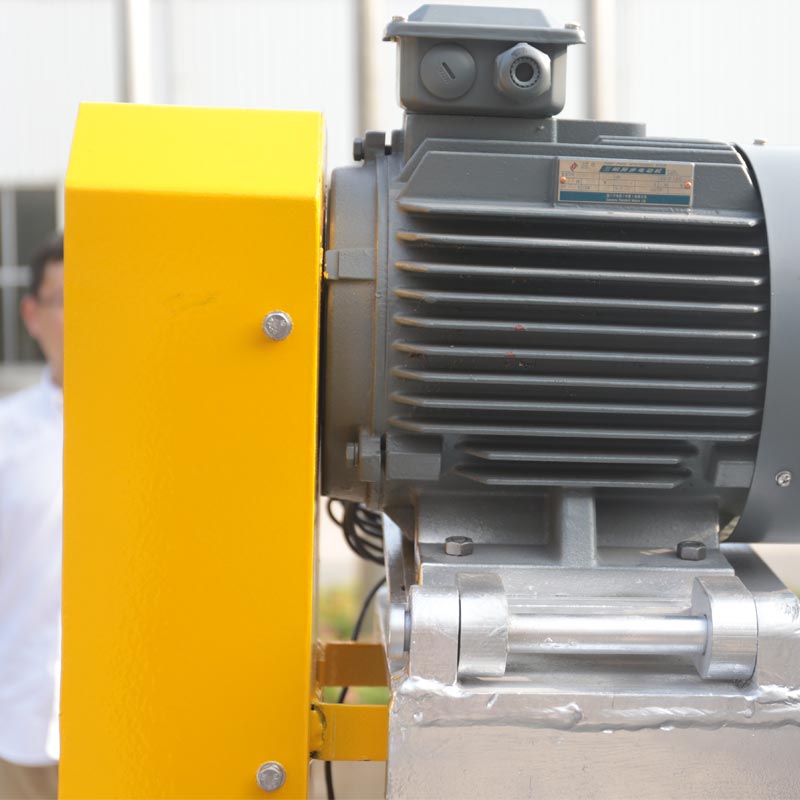

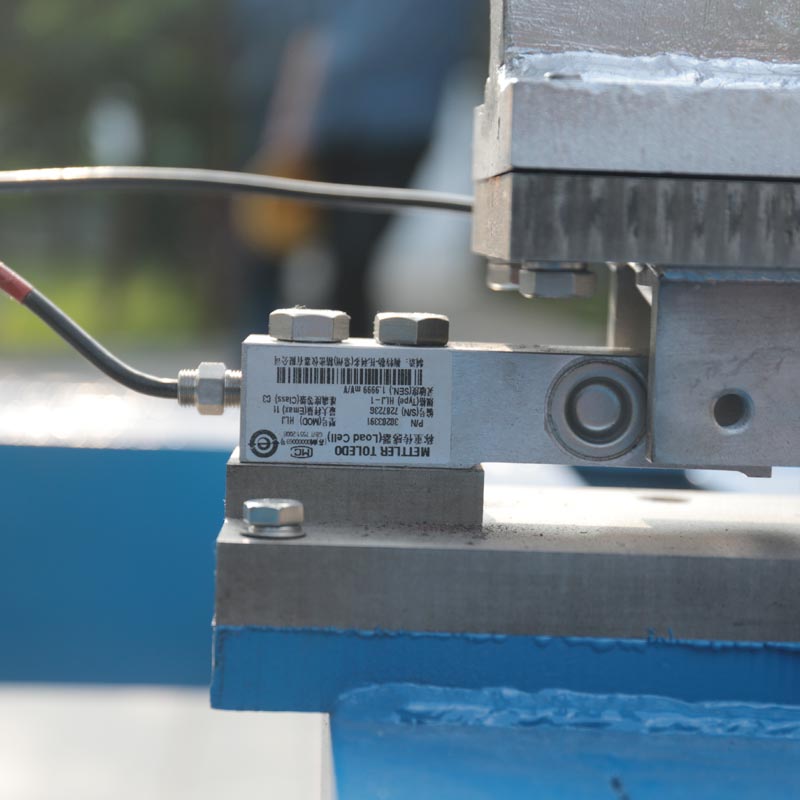

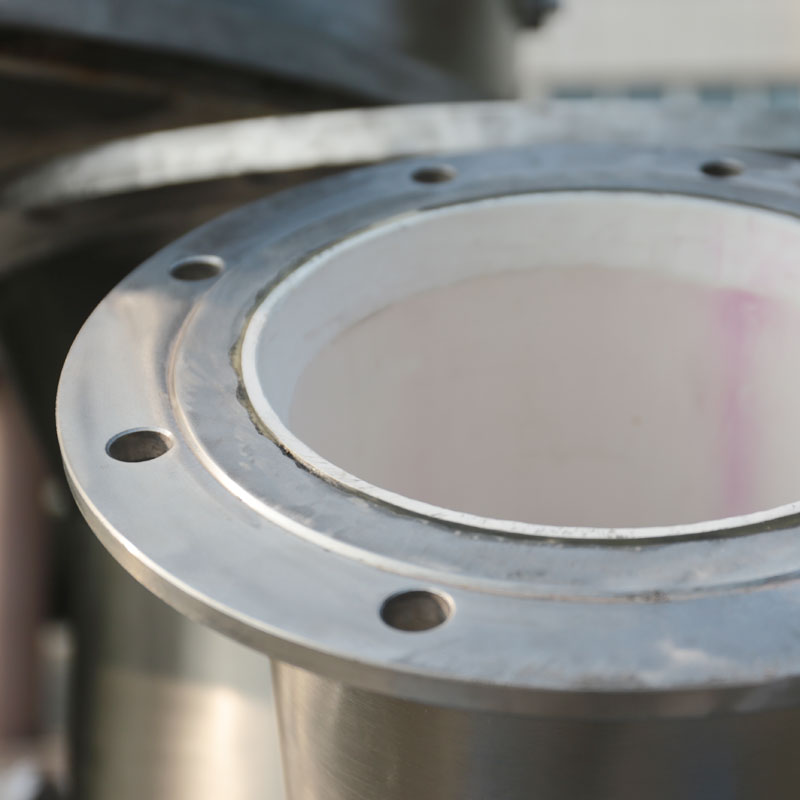

Фотоальбом оборудования
|
Модель |
Стоимость |
|

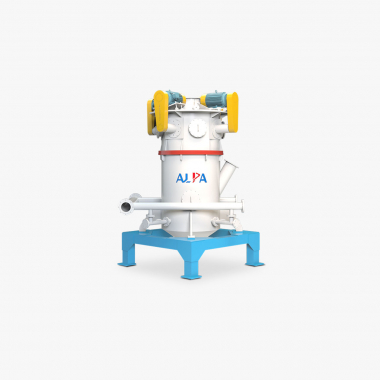

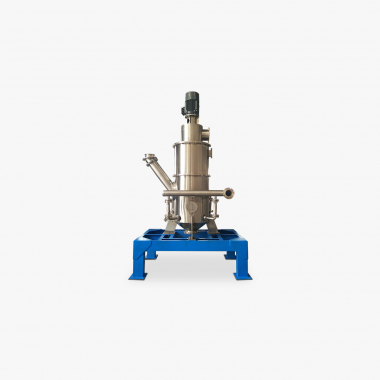

Струйная мельница с псевдоожиженным слоем |
По запросу |
