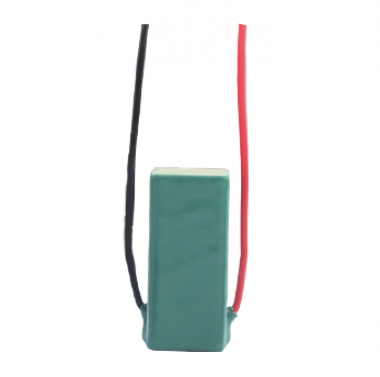

Пьезо стек для дозирующих клапанов

Данные пьезоприводы предназначены для приведения в действие пьезоклапана микродозирования. Стандартные размеры
представлены как 5 × 5 × 20 мм, 5 × 5 × 36 мм, 7 × 7 × 36 мм, и могут использоваться для различных клапанов. Вы можете
подобрать продукцию в соответствии с размерами клапанов, типами, частотой, напряжением и т.д.

Технические данные

Модель	Размер L×W×H [mm]	Ход [μm]±15%	Эл. емкость [μF]±20%	Жесткость [N/μm]±10%	Резонансная частота без нагрузки [kHz]	Блокирующая сила [N]	Эл. емкость [V]
DJF520	5520	20	1.5	60	50	1600	150V
DJF536	5536	40	3.6	30	25	1600	150V
DJF73601	7736	38	7.2	49	35	1960	120V
DJF73602	7736	56	5.8	36	33	2060	150V
DJF73603	7736	40	7.2	60	25	3500	150V

Примечание: Установка усилия предварительной нагрузки составляет 10% ~ 25% от силы блокировки и может регулироваться
в соответствии с рабочей частотой.

Пьезорегулятор для пьезоклапана микродозирования

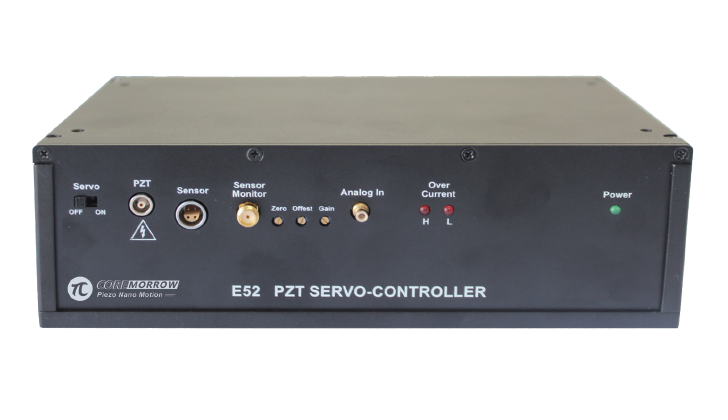

Пьезоконтроллер E52 - это контроллер пьезо-
инжекционных клапанов аналогового типа, независимо
разработанный для управления пьезоклапанами
микродозирования.
Когда контроллер пьезоэлектрического дозирующего
клапана E52 управляет нагрузкой 10 мкФ, время шага
составляет всего 50 мкс. Время однократного дозирования
составляет около 40 мкс.

Модель	E52
Источник питания	220VAC(198V~242V)
Аналоговый вход (V)	0~10
Пропускная способность (kHz)	10
Рабочая температура (°C)	0~50
Запустите вентилятор при превышении температуры (°C)	40±5
Диапазон защиты от перегрева (°C)	75±5(отключите источник питания)
Восстановление защиты от перегрева (°C)	60±5
Защита от перегрузки по току на выходе	Если пр. выходной ток превышает 0,3А, загорается индикатор перегрузки тока
Разъем управляющего входа	SMB
Разъем PZT	LEMO
