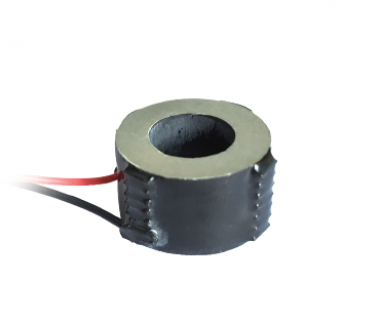

Высоковольтный пьезо стек

Высоковольтный пьезо стек - это цилиндрический или кольцевой привод с высокой нагрузкой, полученный путем укладки
однослойных частей. Он отличается высокой силой генерации и высокой жесткостью. Его управляющее напряжение
составляет 0~500 В или 0~1000 В.

Характеристики

• Высокая блокирующая сила
• 0~500/1000V привод
• CTE +2ppm/°C
• Превосходная динамика
• 0~0.5mm толщина слоя
• 100nF/cm3 Эл. емкость

Конструкция

Высоковольтный пьезо стек представляет собой
композитную структуру из пьезокерамики и
металлических электродов. На рисунке ниже
показан высоковольтный пьезо стек,
изготовленный путем укладки слоев керамики
PZT, которые электрически контактируют по
отдельности, в результате чего образуется
многослойная конденсаторная структура.

εref​ 1850 3800 Коэффициент потерь $10^{-4}$ 130 160 Коэффициент сцепления KP 0.62 0.65 Коэффициент сцепления K31 0.34 0.38 Коэффициент сцепления K33 0.72 0.74 Коэффициент пьезоэлектрического заряда (пм/В) d31 -190 -275 Коэффициент пьезоэлектрического заряда(пм/В) d33 440 680 Эласт. соответствие S11 E 18.5 15.8 Эласт. соответствие S33 E 20.7 23 - - Постоянная радиальная частота м/с 2020 1960 Толщина 2030 1885 Постоянная поперечная частота м/с 1325 1420 Постоянная продольная частота м/с 1250 1190 Коэффициент качества 80 80 Плотность г/см${}^3$ 7.74 7.83 Температура Кюри °C 340 215 Макс. рабочая температура °C 100 90 Уд. тепло Ws/°K кг 380 380 Теплопроводность Ws/m·K (осевой) ca. 1.5 ca. 1.5 CTE ppm/°C 0~2 0~2 Постоянное напряжение g33 $10^{-3}$ Вм/Н 26.9 20.6

Примечание: Вышеупомянутые параметры изменяются в
зависимости от условий эксплуатации (малый сигнал,
комнатная температура).

Рекомендуемые контроллеры

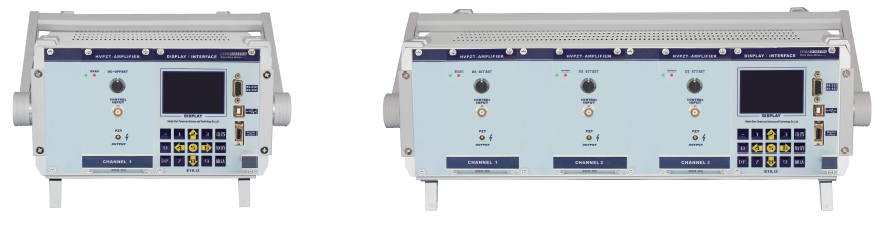

Пьезоконтроллеры E00/E01 могут выдавать напряжение
0~1800 В, что очень подходит для управления
высоковольтными пьезо стеками.

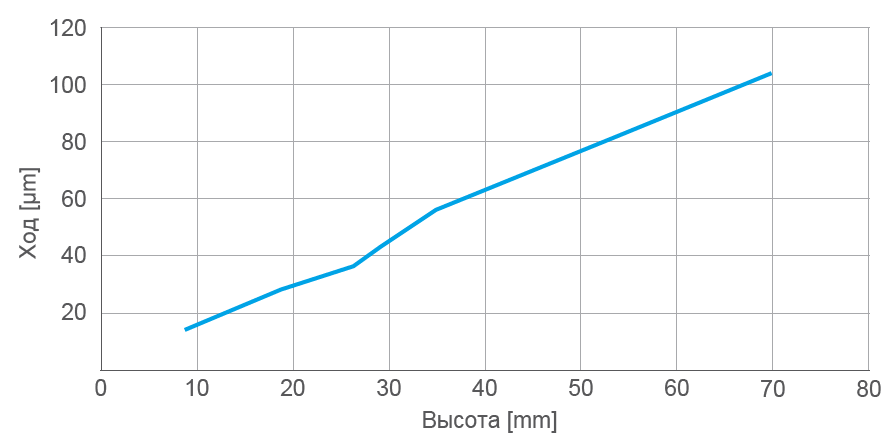

Кривая роста и спада

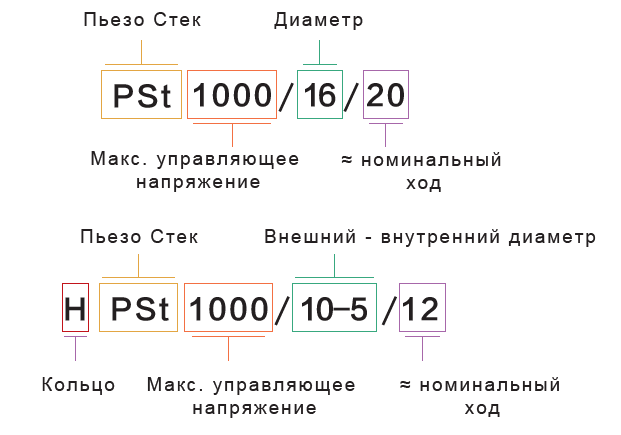

Правила наименования моделей


Применение

• Нанопозиционирование
• Оптическая настройка
• Настройка резонатора
• Активный контроль вибрации
• Платформа для виброизоляции
• Испытания при обработке
• полупроводников
