Технические характеристики
Система OGMS-100 состоит из четырёх частей: модуля вакуумной откачки, модуля измерения по методу капиллярной проводимости, модуля температурного контроля и модуля масс-спектрометрического анализа. Она использует метод капиллярной проводимости для определения скорости выделения газов материалов при различных температурах по вакууму в основной камере, тестовой камере и контрольной камере. Система имеет полностью симметричную конструкцию с двумя тестовыми камерами, что позволяет исключить влияние фонового выделения газов от корпуса и других компонентов, повышая достоверность результатов. Кроме того, модули масс-спектрометрии в тестовой и контрольной камерах обеспечивают динамический, реальный и точный анализ состава выделяемых газов.
Особенности:
- Система тестирования скорости выделения газов из материалов OGMS-100;
- Конструкция с двумя камерами: тестовая камера для материала и контрольная пустая камера для корректировки фонового направления и других факторов помех;
- Дизайн с капиллярным соединением: камеры соединены малым отверстием, по которому измеряется поток газа для определения скорости выделения газов;
- Высокая точность: предел обнаружения до 5×10^-10 (Па·м^3)/(с·см^2);
- Широкий диапазон применения: измерения при различных температурах (от окружающей до 1100℃) и давлениях, что подходит для различных материалов;
- Быстрый отклик: переход от атмосферного давления к предельному вакууму занимает 12 часов, значительно повышая эффективность тестирования.
Технические параметры
|
Состав системы |
Описание конфигурации |
|
Основная камера сверхвысокочастотного излучения |
Стандартная кубическая полость изготовлена из коррозионностойкой нержавеющей стали (SS316) для обеспечения долговременной стабильности |
|
Оснащенный группой высоковакуумных насосов, включая молекулярные насосы первой международной линейки и сухие насосы, максимальное вакуумное давление составляет 5-9 мбар |
|
|
Испытательная камера и контрольная камера |
Конструкция столбчатой полости, максимальный баланс вакуума 1E-8 мбар |
|
Диапазон температур RT-1100 ℃, точность контроля температуры ± 0,5 ℃ |
|
|
Масс - спектрометр |
Отношение массы к заряду может быть измерено ≥200, а определение парциального давления достигает 1 ×10-11 Па соответственно. |
|
Количественный и качественный анализ состава газа, выделяемого материалом, на молекулярном уровне |
|
|
Модуль быстрого впрыска (LL1 и LL2) |
Быстро отбирают и размещают образцы и могут завершить переход от атмосферного давления к сверхвысокому вакууму в течение 12 часов. |
|
Обеспечивает безопасную и удобную передачу образцов между камерами |
|
|
Интеллектуальная система управления |
Стандартизированное программное обеспечение автоматического управления, поддерживает интегрированное управление масс-спектрометром, модулем контроля температуры и вакуумной системой, запуск и остановку одной клавишей, может управляться индивидуально. |
|
Мониторинг состояния системы в режиме реального времени, импорт, экспорт данных поддержки, запрос, перехват и фильтрация, отображение степени разрежения в режиме реального времени, молекулярной массы газа и зависимости от времени или температуры, как 2D-значков, так и 3D-представлений. |
|
|
Функция переключения режима нагрева, функция переключения ручной / автоматической настройки программы, период отбора проб может быть установлен, может запускаться регулярно, молекулярная масса газа 1-100 может сканироваться и фильтроваться, а процесс работы системы может быть записан в режиме реального времени. |
|
|
Встроенный в интерфейс управления интерфейс вакуумной логической блокировки, блокировки выпечки и нагрева, а также защиты от перегрева полости предотвращает случайный контакт и обеспечивает безопасность оборудования и экспериментов. |
|
Модель |
Стоимость, доллары США |
|

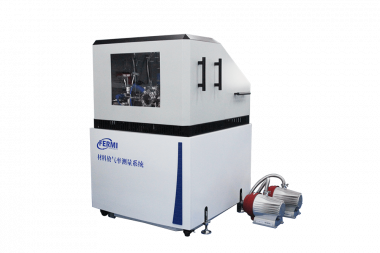

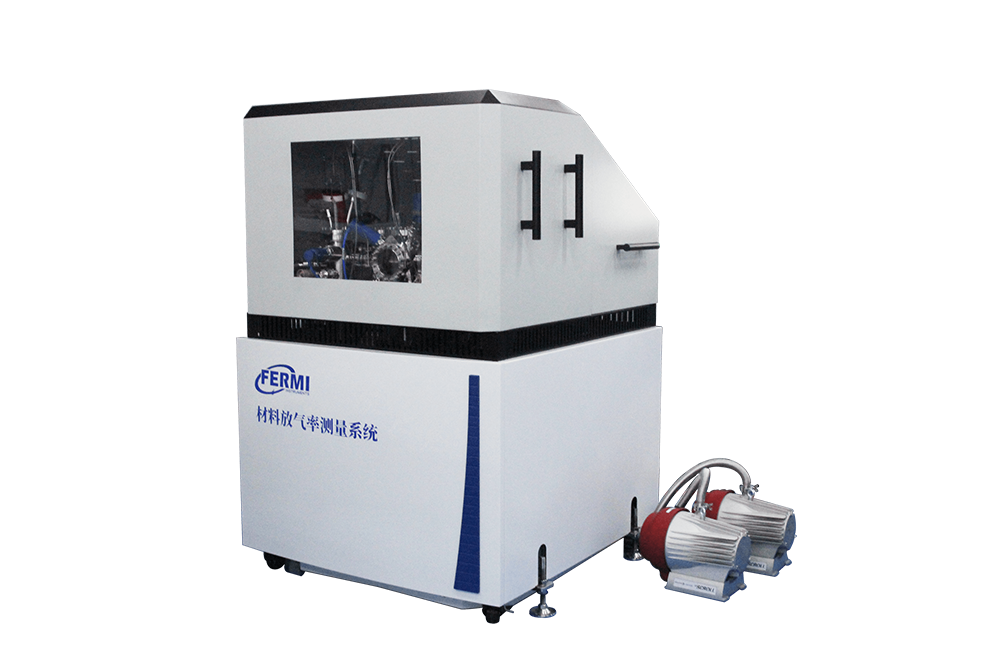

Система тестирования скорости выделения газов из материалов OGMS-100 |
По запросу |
