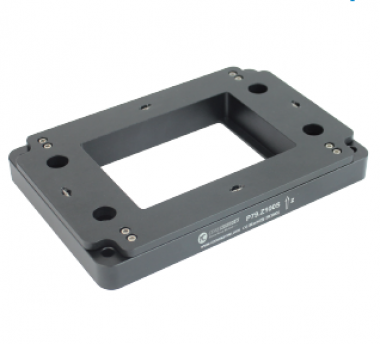

P79 Пьезо Z Пьезо микроскопический сканер (Усиленный привод)

Пьезо сканер Z-микроскопа серии P79 представляет собой
платформу микродвижения по оси Z, используемую для
сканирования по оси XY с пьезоэлектрическим двигателем.
Платформа может выполнять быструю настройку фокуса по
оси Z с шагом в миллисекунды.

Характеристики

• 50 при 200μm
• большая диафрагма
• Высокая воспроизводимость закрытого контура
• Степень нагрузки до 2kg
• Z либо XYZ версии
• Доступна версия UHV

Применение

• 3D изображение
• Система автофокусировки
• Биотехнологии
• Обнаружение проб
• Флуоресцентная / Конфокальная микроскопия

Быстрая фокусировка, сверхвысокая точность

P79 имеет большую диафрагму, которая предназначена для
использования в различных системах зажима образцов.
Пьезоэлектрический керамический привод обладает высокой
скоростью отклика, а скорость перемещения по оси Z и время
установки составляют всего 1/20 от скорости привода
двигателя, что значительно повышает возможности захвата
изображения и производительность. Для задач, требующих
точности и стабильности позиционирования, датчик SGS
может быть сконфигурирован таким образом, чтобы
находиться в наиболее подходящем положении платформы
для подачи сигналов напряжения датчика с высоким
разрешением и быстрой реакцией на пьезоконтроллер.
Конструкция позволяет избежать температурного дрейфа и
обеспечивает наноразмерную точность позиционирования.

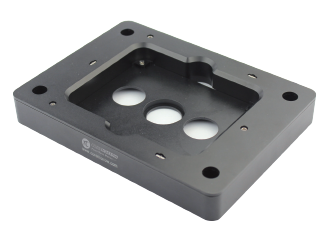

Опционально: подставка для чашек Петри

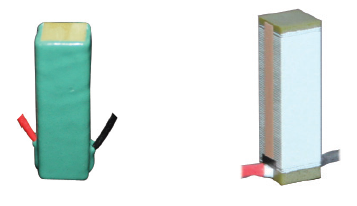

Пьезоэлектрический привод с поверхностной изоляцией

Пьезоэлектрический сканер Z оснащен приводом с высокой
последовательностью и стабильностью, изолированным от
поверхности с высокой способностью противостоять
воздействию внешней среды и отсутствием утечек.



Кривая зависимости частоты от нагрузки



Технические характеристики

Тип S-Закр. контур K-Откр. контур	P79.Z100S P79.Z100K	P79.Z200S P79.Z200K	P79.Z200S-D1 P79.Z200K-D1	P79.XYZ50S P79.XYZ50K	P79.XYZ50S-B2 P79.XYZ50K-B2	Ед. изм
Активные оси	Z	Z	Z	X, Y, Z	X, Y, Z
Диапазон движения(0~120V)	80	150	160	40/ось	40/ось	μm±20%
Диапазон движения(0~150V)	100	187.5	200	50/ось	50/ось	μm±20%
Датчик	SGS/-	SGS/-	SGS/-	SGS/-	SGS/-
Диафрагма	83×65	83×65	86.5×128.5	84×65	84×65	mm
Разрешение	3/1	5/1.5	6/2	1.5/0.5	1.5/0.5	nm
Линейность	0.1/-	0.15/-	0.15/-	0.1/-	0.1/-	%F.S.
Воспроизводимость	0.05/-	0.1/-	0.1/-	0.05/-	0.05/-	%F.S.
Наклон/Откл-е/Вращение	<15	<20	<20	<20	<20	μrad
Сила выталкивания/тяги	30/15	42/18	-	25/-	25/-	N
Жесткость	0.3	0.2	0.2	0.5	0.5	N/μm±20%
Резонансная частота без нагрузки	200	150	100	X525/Y630/Z490	X499/Y589/Z470	Hz±20%
Время шага без нагрузки	15/3.2	25/5	-/5	30/6	30/6	ms±20%
Степень нагрузки	2	1.5	1.5	0.5	0.5	kg
Эл. емкость	5.4	11	21.6	3.2/ось	3.2/ось	μF±20%
Материал	Сталь, Ал.	Сталь, Ал.	Сталь, Ал.	Сталь, Ал.	Сталь, Ал.
Масса	590	800	770	720	1400	g±5%

Примечание: Вышеуказанные параметры измеряются с помощью пьезоконтроллера серии E00/E01. Максимальное
напряжение может составлять -20V ~ 150V; Для обеспечения высокой надежности и длительного использования
рекомендуемое напряжение составляет 0 ~ 120V.

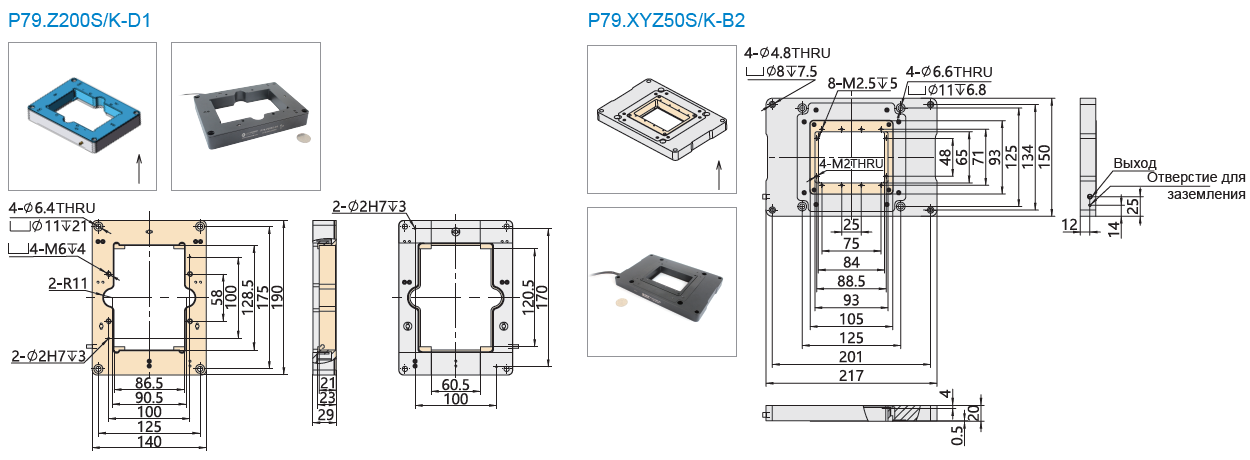

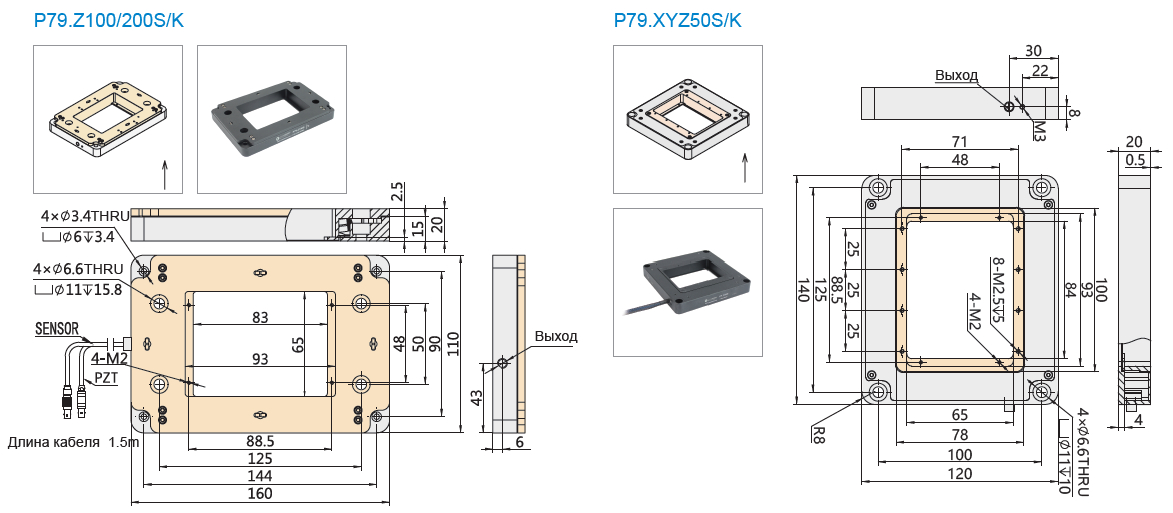

Чертежи

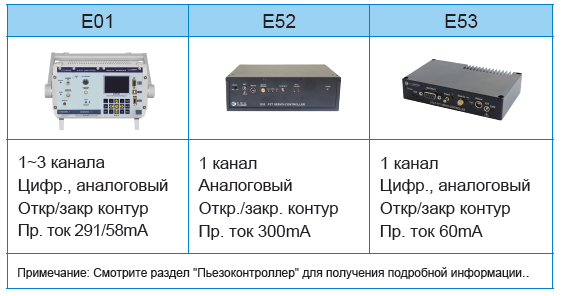

Рекомендуемые контроллеры
