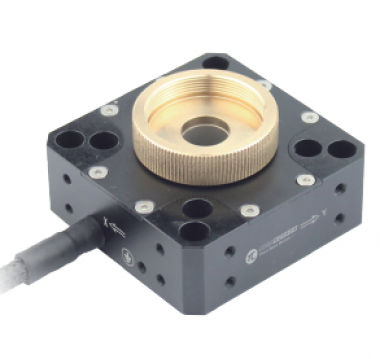

Пьезосканер нанопозиционирования P70 имеет две версии: с
XY-движением и с Z-движением. Обе версии имеют четыре
сквозных отверстия по четырем углам, а расстояние между
центрами отверстий составляет 30 мм, что очень удобно для
установки в необходимые конструкции.
Применяется к каркасным конструкциям
Технические характеристики
Чертежи
XY-движением и с Z-движением. Обе версии имеют четыре
сквозных отверстия по четырем углам, а расстояние между
центрами отверстий составляет 30 мм, что очень удобно для
установки в необходимые конструкции.

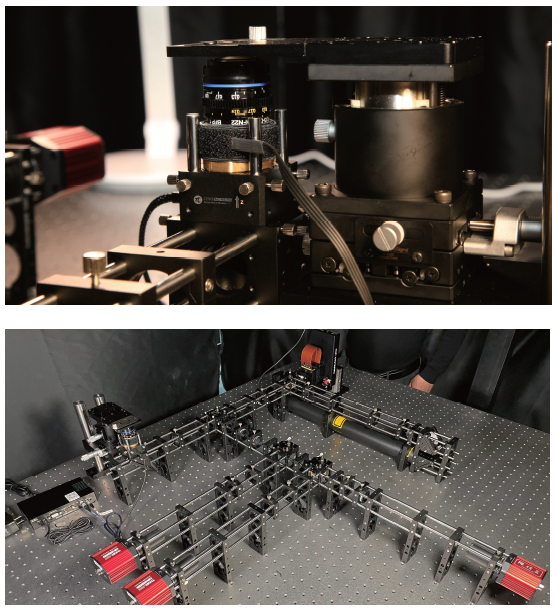

Применяется к каркасным конструкциям
Технические характеристики
| Тип S-Закр. контур K-Откр. контур |
P70.XY20S P70.XY20K (Усиленный) |
P70.Z8S P70.Z8K (Прямой привод) |
Ед. изм |
|---|---|---|---|
| Активные оси | X, Y | Z | |
| Управляющие каналы | 3 | 1 | |
| Диапазон движения (0~120V) | ±7 | 6.4 | μm±10% |
| Диапазон движения (0~150V) | ±8.5/ось | 8 | μm±10% |
| Датчик | SGS/- | SGS/- | |
| Разрешение | 0.6/0.2 | 0.3/0.1 | nm |
| Линейность | 0.3/- | 0.25/- | %F.S. |
| Воспроизводимость | 0.2/- | 0.16/- | %F.S. |
| Наклон/Откл-е/Вращ-е | <15 | <10 | μrad |
| Степень нагрузки | 300 | 200 | g |
| Закрытый контур. без нагрузки | 30 | 20 | ms±20% |
| Резонансная частота без нагрузки | 1.2 | 3.6 | kHz±20% |
| Резонанс нагрузки | 0.4(53g) | 1.5(200g) | kHz±20% |
| Эл. емкость | 0.8/ось | 1.6 | μF±20% |
| Масса | 175 | 128.5 | g±5% |

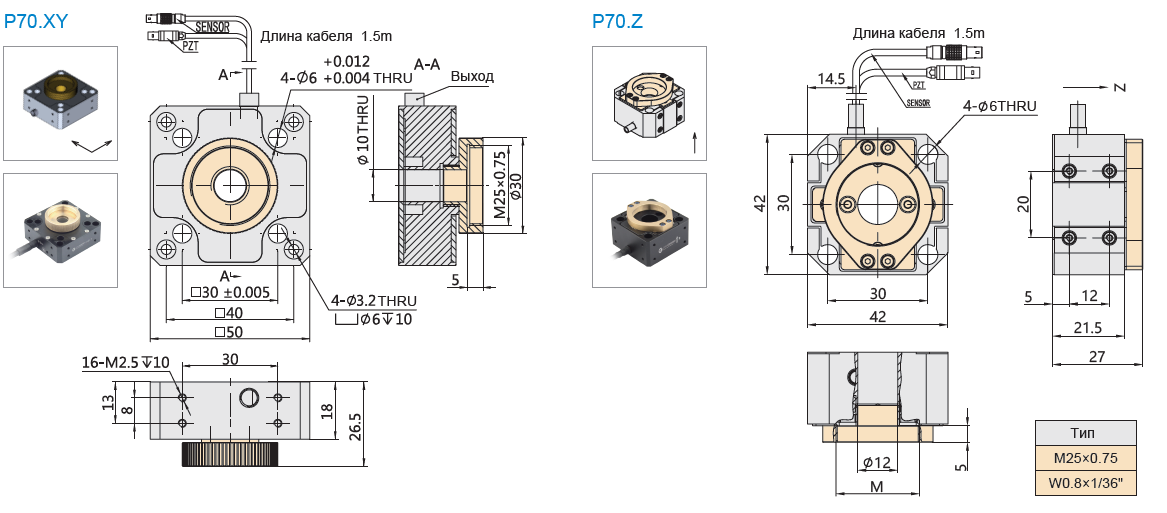

Чертежи
