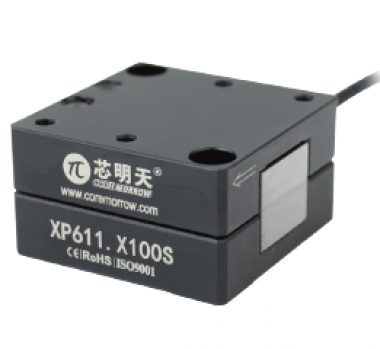

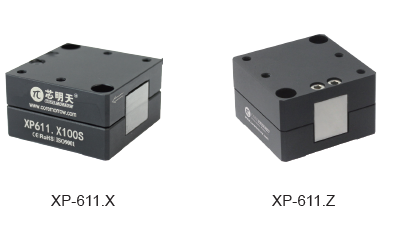

XP-611 - это ступень пьезо нанопозиционирования по оси X
или Z. В оборудовании используется усиленный механизм и
встроенный высокоэффективный пьезопривод. Оно может
осуществлять перемещение на 100 мкм по осям X и Z.
Версия с закрытым контуром имеет высокую точность
позиционирования и идеально подходит для точного
позиционирования и сканирования.
Характеристики
Применение
XP-611 имеет надежную конструкцию, малый размер, ход
100 мкм, встроенные высоконадежные пьезоприводы и
оснащен высокоточным датчиком. Точность
позиционирования может достигать нанометрового уровня.
Применяется для прецизионной автоматизированной
обработки в промышленности. Возможны индивидуальные

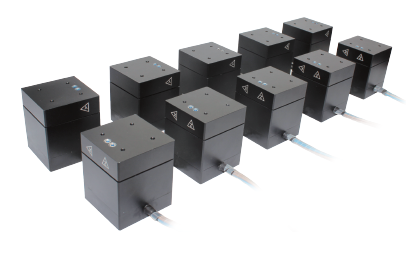

заказы. На следующем изображении показан пьезокаскад,
выполненный по индивидуальному заказу для осей XYZ на
базе XP-611.
Малый размер, короткое время оседания
XP-611 использует принцип конструкции усиления
механизма. Имеет небольшие размеры и компактную
структуру. Размер XP-611 X составляет всего 35×35×20 мм,
что позволяет легко интегрировать его с другим
оборудованием.
Максимальное перемещение может достигать 100 мкм,
Высокая резонансная частота без нагрузки, скорость
реакции. Время шага 100 мкм составляет 0,8 мс. Данный
продукт завоевал большой успех в промышленной сфере
использования благодаря своей высокой надежности.

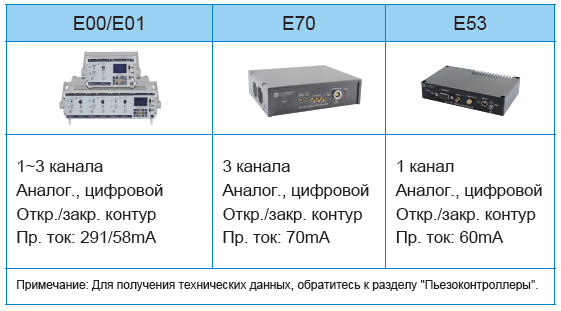

Рекомендуемые контроллеры

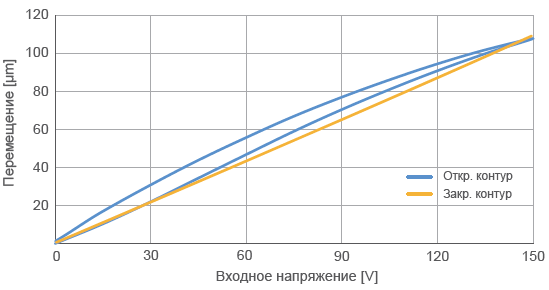

Кривая открытого/закрытого контура
Кривая зависимости частоты от нагрузки
Технические характеристики
Примечание: Максимальное напряжение управления может быть -20V~150V, рекомендуемое напряжение 0~120V для
долгосрочной и высоконадежной работы. Технические данные измерены пьезоконтроллером серии E00/E01.

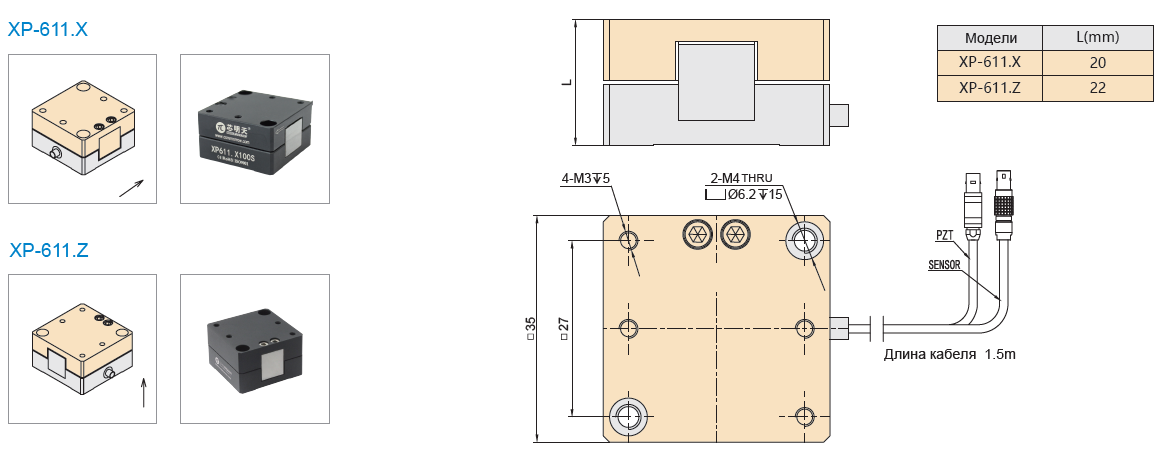

Чертежи
или Z. В оборудовании используется усиленный механизм и
встроенный высокоэффективный пьезопривод. Оно может
осуществлять перемещение на 100 мкм по осям X и Z.
Версия с закрытым контуром имеет высокую точность
позиционирования и идеально подходит для точного
позиционирования и сканирования.
Характеристики
- X/Z оси движения
- Маленький размер
- Макс. ход до 100μm
- Быстрое время отклика
- Доступна вакуумная версия
Применение
- Микроскопические изображения
- Биотехнологии
- Точное позиционирование
- Нанопозиционирование
- Полупроводниковая технология
- Микроманипуляция
XP-611 имеет надежную конструкцию, малый размер, ход
100 мкм, встроенные высоконадежные пьезоприводы и
оснащен высокоточным датчиком. Точность
позиционирования может достигать нанометрового уровня.
Применяется для прецизионной автоматизированной
обработки в промышленности. Возможны индивидуальные
заказы. На следующем изображении показан пьезокаскад,
выполненный по индивидуальному заказу для осей XYZ на
базе XP-611.
Малый размер, короткое время оседания
XP-611 использует принцип конструкции усиления
механизма. Имеет небольшие размеры и компактную
структуру. Размер XP-611 X составляет всего 35×35×20 мм,
что позволяет легко интегрировать его с другим
оборудованием.
Максимальное перемещение может достигать 100 мкм,
Высокая резонансная частота без нагрузки, скорость
реакции. Время шага 100 мкм составляет 0,8 мс. Данный
продукт завоевал большой успех в промышленной сфере
использования благодаря своей высокой надежности.
Рекомендуемые контроллеры
Кривая открытого/закрытого контура
Кривая зависимости частоты от нагрузки
Технические характеристики
| Тип S -Закр. контур K-Откр. контур |
XP-611.X100S XP-611.X100K |
XP-611.Z100S XP-611.Z100K |
Ед. изм |
|---|---|---|---|
| Активные оси | X | Z | |
| Диапазон движения(0~120V) | 80 | 80 | μm±10% |
| Диапазон движения(0~150V) | 100 | 100 | μm±10% |
| Датчик | SGS/- | SGS/- | |
| Замк./разомк. контур. Разреш-е | 3/1 | 3/1 | nm |
| Закрытый контур. Линейность | 0.2/- | 0.2/- | %F.S. |
| Воспроизводимость | 0.05/- | 0.05/- | %F.S. |
| Наклон/Отклонение/Вращение | <15 | <15 | μrad |
| Сила выталкивания/тяги | 30/10 | 30/10 | N |
| Жесткость | 0.3 | 0.3 | N/μm±20% |
| Резонансная частота без нагрузки | 0.28 | 0.28 | kHz±20% |
| Закрытый/открытый контур без нагрузки. Время шага | 10/0.8 | 10/0.8 | ms±20% |
| Закрытый контур. Рабочая частота (-3dB) | 50 (без нагрузки) | - | Hz±20% |
| Степень нагрузки | 0.8 | 1.2 | kg |
| Эл. емкость | 1.8 | 1.8 | μF±20% |
| Материал | Сталь, Алюминий | Сталь, Алюминий | |
| Масса | 80 | 80 | g±5% |
Примечание: Максимальное напряжение управления может быть -20V~150V, рекомендуемое напряжение 0~120V для
долгосрочной и высоконадежной работы. Технические данные измерены пьезоконтроллером серии E00/E01.
Чертежи
