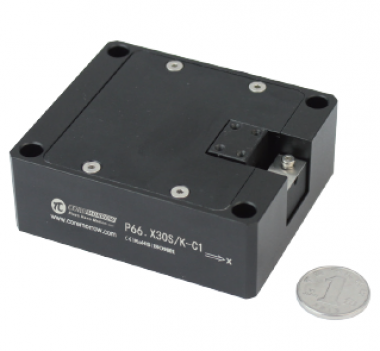

P66.X30S/K-C1 Ступень пьезо нанопозиционирования
перемещается в направлении X. Ход составляет до 38 μm.
Характеристики
Примечание: Максимальное напряжение управления может быть -20V~150V, рекомендуемое напряжение 0~120V для долгосрочной,
высоконадежной работы и продления срока службы. Технические данные измерены пьезоконтроллером серии E00/E01.

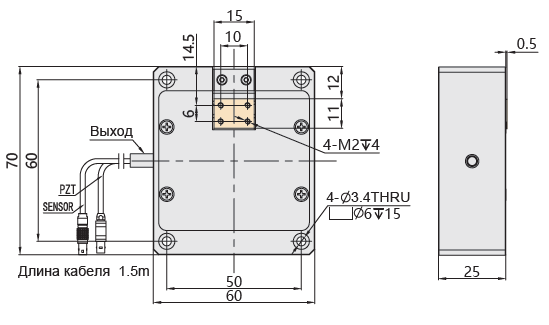

Чертежи

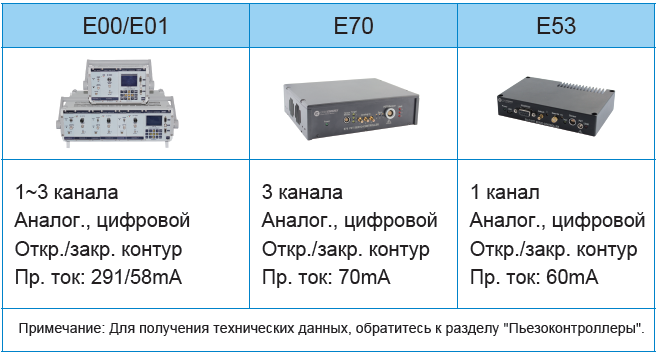

Рекомендуемые контроллеры
перемещается в направлении X. Ход составляет до 38 μm.
Характеристики
- Движение по X
- Перемещение38μm
- Степень нагрузки до 100g
- Доступны варианты с закрытым контуром, либо UHV
- Микрообработка
- Микроманипуляция
- Сканирующая микроскопия
- Нано позиционирование/ измерение
|
Тип S-Закр. контур |
P66.X30S-C1 | P66.X30K-C1 | Ед. изм. |
|---|---|---|---|
| Активные оси | X | X | |
| Номинал. диапазон движ.(0~120V) | 30 | 30 | μm±10% |
| Диапазон движения(0~150V) | 38 | 38 | μm±10% |
| Тип сенсора | SGS | ||
| Разрешение | 1 | 0.5 | nm |
| Линейность | 0.1 | - | %F.S. |
| Воспроизводимость | 0.1 | - | %F.S. |
| Сила выталкивания/тяги | 200/10 | 200/10 | N |
| Жесткость в направлении движения | 10 N/ | 10 N/ | μm±20% |
| Резонансная частота без нагрузки | 2000 | 2000 | Hz±20% |
| Время шага | 5 | 1.5 | ms±20% |
| Степень нагрузки | 100 | 100 | g |
| Эл. емкость | 3.6 | 3.6 | μF±10% |
| Материал | Ал. | Ал. | |
| Масса | 193 | 193 | g±5% |
| Длина кабеля | 1.5 | 1.5 | m±10mm |
Примечание: Максимальное напряжение управления может быть -20V~150V, рекомендуемое напряжение 0~120V для долгосрочной,
высоконадежной работы и продления срока службы. Технические данные измерены пьезоконтроллером серии E00/E01.
Чертежи
Рекомендуемые контроллеры
