Описание продукта

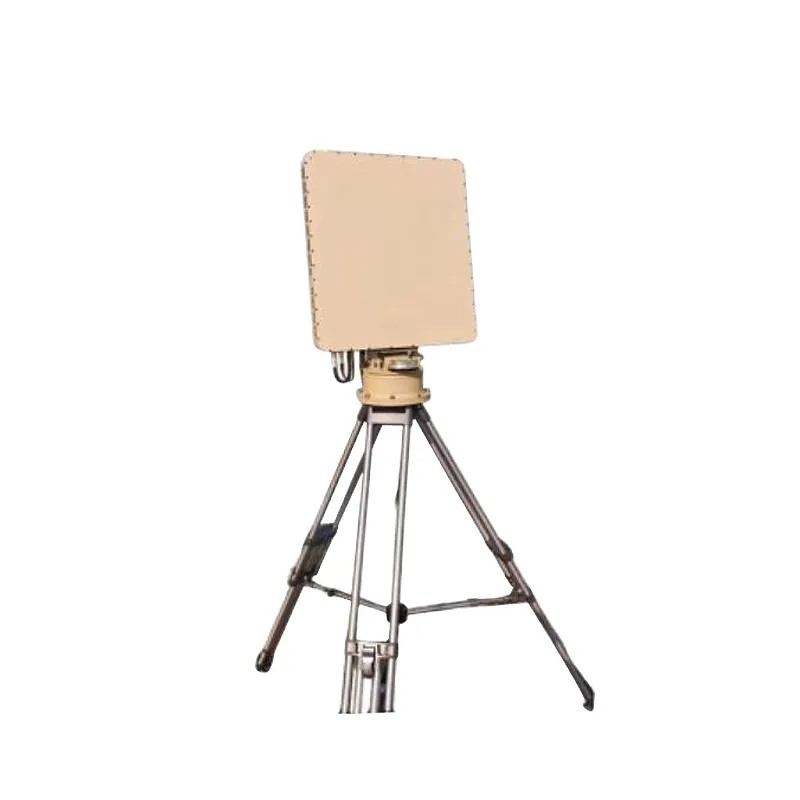

Радар предупреждения о низколетящих целях CQ‑X10 оснащён системой механического сканирования по азимуту и цифрового формирования множества лучей по углу места. Он способен непрерывно обнаруживать и сопровождать движущиеся цели в зоне наблюдения круглосуточно и в любых погодных условиях.
Система отличается низким уровнем ложных срабатываний, высокой чувствительностью и точностью. Радар предупреждения о низколетящих целях может выявлять и извлекать информацию о целях в сложной помеховой обстановке, обеспечивая информационную поддержку боевого персонала.
Технические параметры
|
Модель |
CQ-X10 |
|
Радарная система |
Механическое сканирование по азимуту, система цифрового формирования луча (DBF) по углу места |
|
Технология |
FMCW (частотно-модулированная непрерывная волна) |
|
Рабочая частота |
9,8–10 ГГц |
|
Количество частотных скачков |
4 |
|
Зона покрытия по углу места (поле зрения по углу места) |
-5 ~ 40° |
|
Зона покрытия по азимуту (поле зрения по горизонтали) |
360° |
|
Высота обнаружения |
Не менее 1000 м |
|
Дальность обнаружения |
Не менее 5 км (для БПЛА с ЭПР = 0,01 м²) |
|
Не менее 8 км (для человека с ЭПР = 0,7 м²) |
|
|
Не менее 10 км (для транспортного средства с ЭПР = 2 м²) |
|
|
Слепой диапазон (мёртвая зона) |
Не более 50 м |
|
Скорость вращения антенны |
30 об/мин (180°/с), возможна модернизация до 60 об/мин (360°/с) |
|
Точность по азимуту |
4° |
|
Разрешение по углу места |
7° |
|
Точность |
Точность по дальности ≤ 5 м (RMS - среднеквадратичное значение) |
|
точность по азимуту ≤ 0,4° (RMS - среднеквадратичное значение) |
|
|
точность по углу места ≤ 0,4° (RMS - среднеквадратичное значение) |
|
|
Диапазон измеряемых радиальных скоростей целей |
1м/с - 150м/с |
|
Возможность отслеживания целей |
Не менее 200 партий целей |
|
Мощность передачи |
Не более 20 Вт |
|
Потребляемая мощность |
Не более 200 Вт |
|
Источник питания |
220В переменного тока (AC) / 30–52В (стандартное напряжение — 48В) |
|
Интерфейс связи |
Гигабитный Ethernet |
|
Условия эксплуатации |
Рабочая температура: от -40 до +55℃ |
|
Класс защиты |
IP65 (класс защиты блока — IP67) |
|
Размеры блока (без сервопривода поворотного устройства) |
595мм х 500мм х 85мм |
|
Масса |
Не более 30 кг |
|
Модель |
Стоимость, доллары США |
|
CQ-X10 |
По запросу |
