Описание продукта

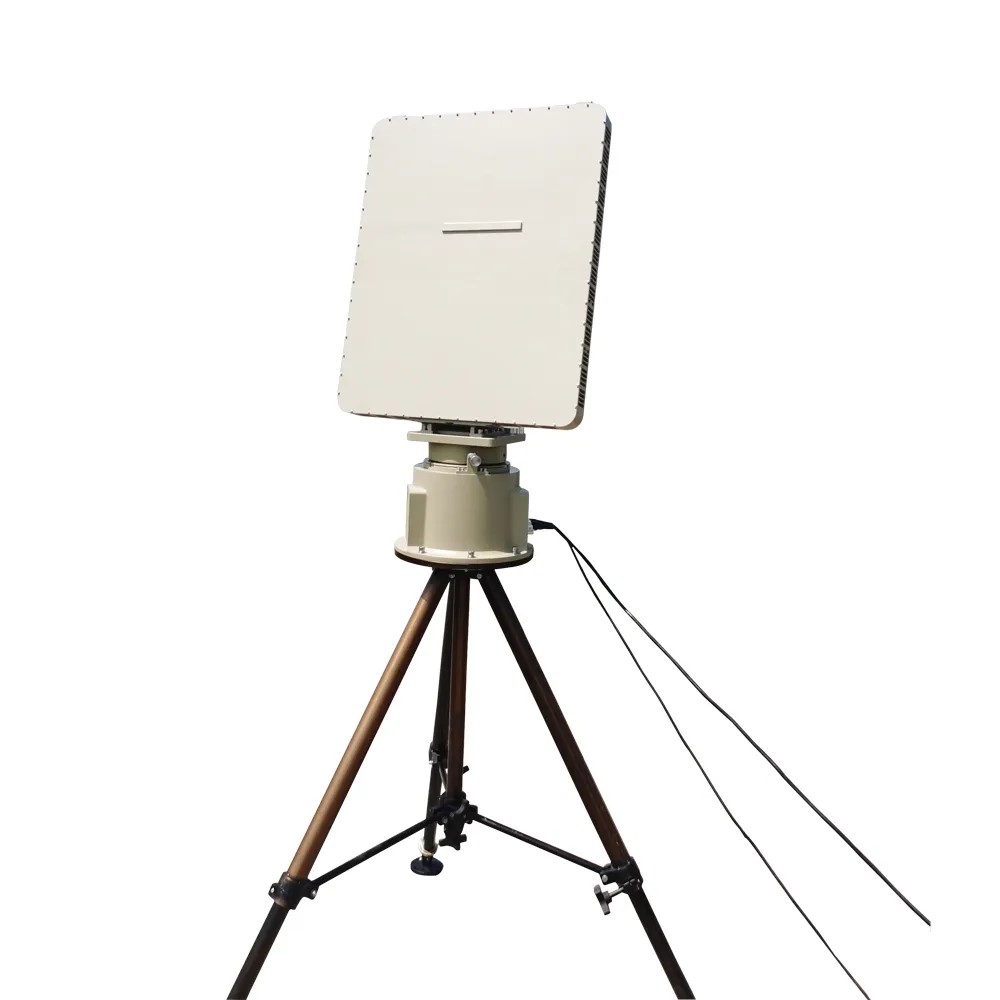

Радар низковысотного наблюдения CQ‑X20 предназначен преимущественно для мониторинга низковысотного пространства и наземной обстановки. В радаре используется технология цифрового формирования луча, отличающаяся низкой эквивалентной изотропно излучаемой мощностью и высокой скоростью обновления данных поиска.
Благодаря технологии адаптивного подавления помех и технологии обнаружения и сопровождения плотно расположенных целей радар обеспечивает крайне низкий уровень ложных срабатываний на помехи. Он способен автоматически сопровождать более 500 целей одновременно и выдавать высокоточную информацию об их местоположении.
Технические параметры
|
Модель |
CQ-X20 |
|
Радарная система |
Механическое сканирование по азимуту, система цифрового формирования луча (DBF) по углу места |
|
Технология |
FMCW (частотно-модулированная непрерывная волна) |
|
Рабочая частота |
9,8–10 ГГц |
|
Зона покрытия по углу места (поле зрения по углу места) |
-5 ~ 60° |
|
Зона покрытия по азимуту (поле зрения по горизонтали) |
360° |
|
Высота обнаружения |
Не менее 3000 м |
|
Скорость вращения антенны |
30 об/мин (180°/с), возможна модернизация до 60 об/мин (360°/с) |
|
Дальность обнаружения |
Не менее 10 км (для БПЛА с ЭПР = 0,01 м²) |
|
Не менее 20 км (для БПЛА с ЭПР = 1 м²) |
|
|
Слепой диапазон (мёртвая зона) |
Не более 50 м |
|
Точность по азимуту |
3,5° |
|
Разрешение по углу места |
6° |
|
Точность |
Точность по дальности ≤ 5 м (RMS - среднеквадратичное значение) |
|
точность по азимуту ≤ 0,3° (RMS - среднеквадратичное значение) |
|
|
точность по углу места ≤ 0,3° (RMS - среднеквадратичное значение) |
|
|
Диапазон измеряемых радиальных скоростей целей |
1м/с - 150м/с |
|
Возможность отслеживания целей |
Не менее 500 партий целей |
|
Мощность передачи |
Не более 50 Вт |
|
Потребляемая мощность |
Не более 400 Вт |
|
Источник питания |
220 В переменного тока |
|
Условия эксплуатации |
Рабочая температура: от -40 до +55℃ |
|
Класс защиты |
IP65 (класс защиты блока — IP67) |
|
Размеры блока (без сервопривода поворотного устройства) |
650мм х 815мм х 93мм |
|
Масса |
Не более 55 кг |
|
Модель |
Стоимость, доллары США |
|
CQ-X20 |
По запросу |
