2D / Усовершенствованный гибочный станок

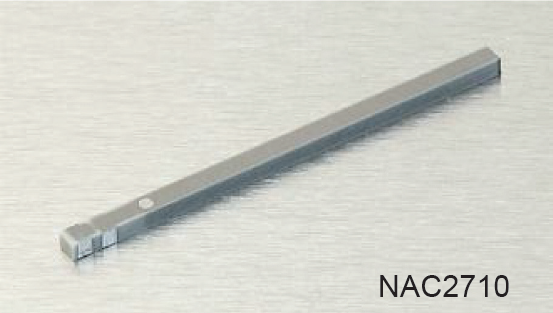

NAC2710 Привод

Эксплуатация:
V+=+30V, V-=-30V, когда 0<Vx<+30V, привод изгибается в
направлении "X"; когда 0<Vy<+30V, привод изгибается в
направлении "X".

Диапазон зажима 6 мм

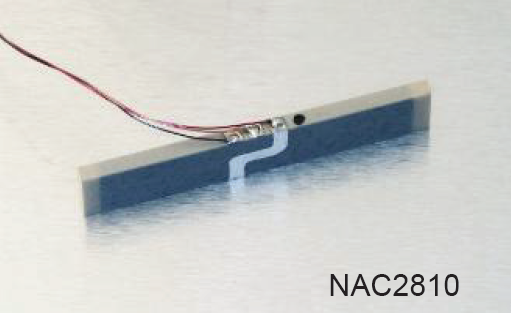

NAC2810 Привод

Если 0<Vin<100 V, привод будет изгибаться в направлении,
указанном черной точкой.
Если -100<Vin<0V, привод будет изгибаться в направлении,
противоположном черной точке.

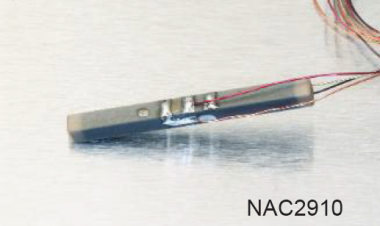

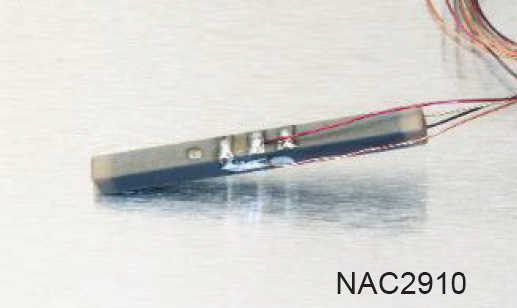

NAC2910 Привод

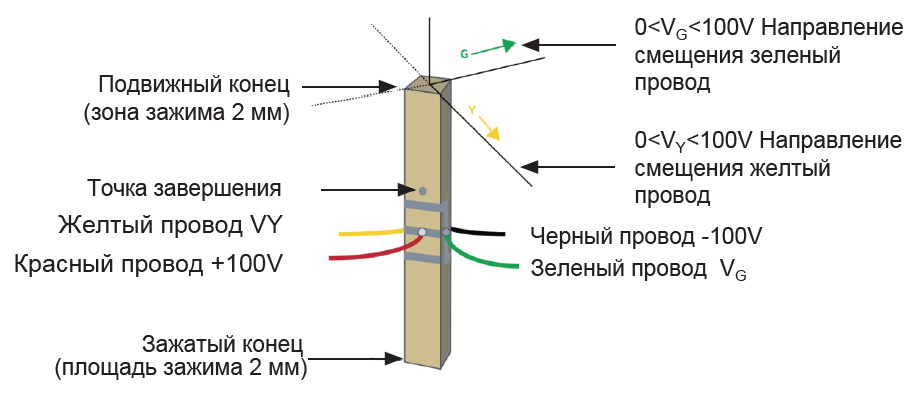

Эксплуатация:
Если 0<VG<100V, привод будет изгибаться в направлении,
указанном стрелкой G.
Если -100<VG<0V, привод будет изгибаться в направлении,
противоположном стрелке G.
Привод ведет себя аналогично для Vy и направления Y.

Направление движения



Применение

Пьезопереключатель, регулировка оптического пути,
сканирование луча, оптическая фазированная антенная
решетка и т.д.

Технические данные

Модель	NAC2710	NAC2810	NAC2910	Единицы измерения
Высота	36.5	40	28	mm±0.80
Ширина	1.75	8	2.5	mm±0.16
Длина	1.75	2	2.5	mm±0.10
Макс. рабочее напряжение	±30 or 60	±100 or 200	±100 or 200	V
Макс. перемещение	±90	±34	±35	μm±15%
Max. Блокирующая сила	0.35	27	3.8	N±20%
Эл. емкость	X=700 Y=1300	2*580	4*100	nF±15%
Макс. Рабочая температура [°C]	200	150	150	°C
Резонансная частота без нагрузки	>700	>4200	>2200	Hz±20%
