Описание продукта

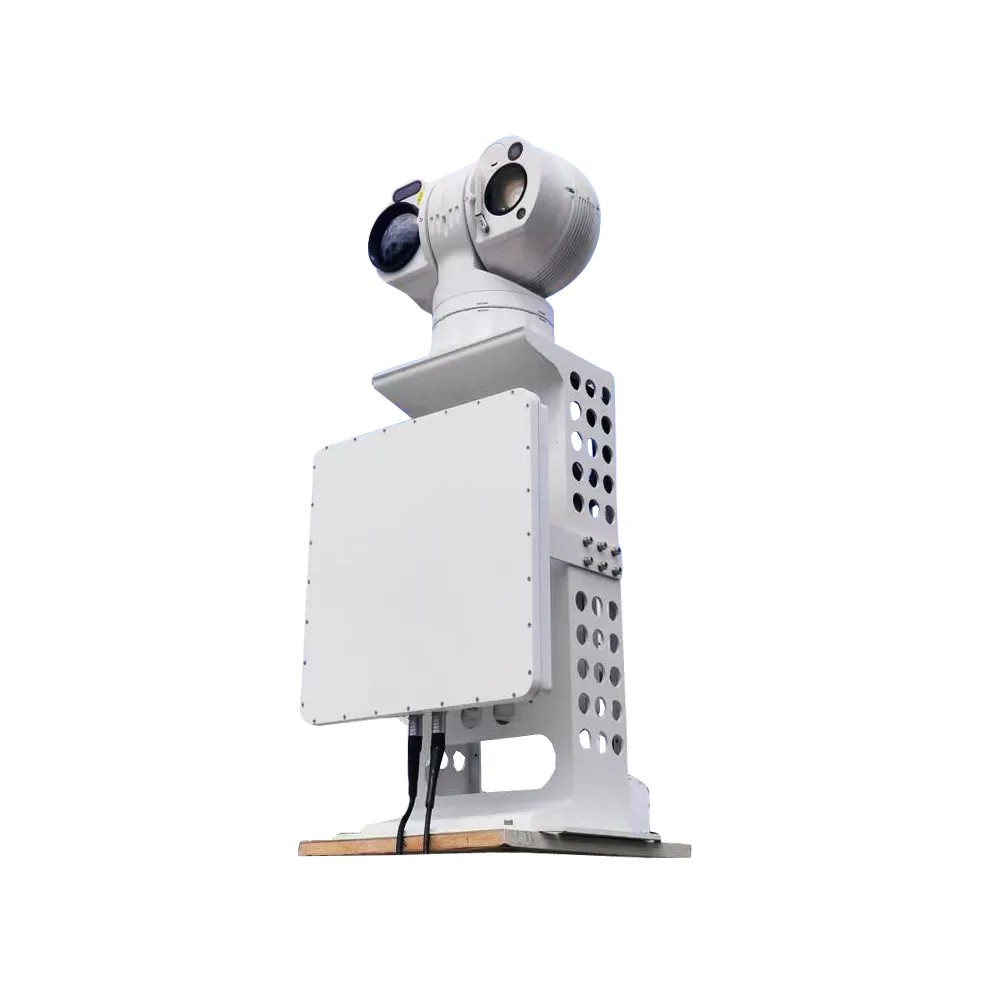

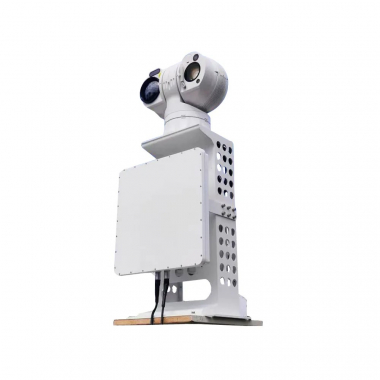

Интеллектуальная система слияния радарного и визуального изображения — это панорамный продукт для наблюдения за обширными территориями. Обнаружение целей осуществляется с помощью четырёхмерного массива радаров и PTZ-камеры.
Радар активно обнаруживает цель, входящую в зону обороны, и выдаёт информацию о расстоянии, азимуте, скорости и другие данные об объекте.
PTZ-камера производит съёмку, идентификацию и отслеживание цели под управлением радара.
IP-блок объединяет радарную и визуальную информацию об объекте, осуществляет его обнаружение, идентификацию и отслеживание, определяет, является ли объект представляющим интерес, и принимает решение о срабатывании сигнализации.
Технические параметры
|
Модель |
CQ-DMS61C05-07RD |
|
|
Эффективная дистанция |
Камера/Транспортное средство |
Обнаружение: 4,2 км; Распознавание: 1,2 км; Идентификация: 0,6 км |
|
Камера/Человек |
Обнаружение: 1,6 км; Распознавание: 0,5 км; Идентификация: 0,25 км |
|
|
Радар |
Человек (RCS (эффективная площадь рассеяния) = 0,5 м²): 500 м; Транспортное средство (RCS (эффективная площадь рассеяния) = 5 м²): 700 м |
|
|
Диапазон IVS (интеллектуальная система видеонаблюдения) |
Для транспорта: 1,5 км; для человека: 0,55 км |
|
|
Радар |
Режим работы |
FMCW (частотно-модулированная непрерывная волна) |
|
Информация о цели |
Расстояние, угол, скорость |
|
|
Частота |
24–24,1 ГГц |
|
|
Мощность |
30 дБм |
|
|
Точность |
0,75 м |
|
|
Разрешение по расстоянию |
1,5×1,5 м |
|
|
Ширина луча |
Горизонт 90° каждый, 360° для четырёх радаров / угол места 13° |
|
|
Точность угла |
1° |
|
|
Частота данных |
8 Гц |
|
|
Тепловизионный сенсор |
Сенсор |
Неохлаждаемый FPA сенсор |
|
Эффективные пиксели |
640x512, 50 Гц |
|
|
Размер пикселя |
12 мкм |
|
|
NETD |
Не более 35 мК |
|
|
Спектральный диапазон |
7,5 – 14 мкм, MWIR (средневолновое ИК) |
|
|
Объектив тепловизора |
Фокусное расстояние |
50 мм, 50 Гц |
|
Поле зрения (FOV) |
8,8°×7,0° |
|
|
Угловой радиус |
0,24 мрад |
|
|
Цифровое увеличение |
1–8× непрерывный зум (шаг 0,1°) |
|
|
Видимая камера |
Сенсор |
1/2,8-дюймовая CMOS-матрица звездного уровня (Star Level), встроенный двойной фильтр ICR с переключением день/ночь |
|
Разрешение |
1920(Г)×1080(В) |
|
|
Частота кадров |
32 Кбит/с~16 Мбит/с, 60 Гц |
|
|
Мин. освещенность |
0.05 люкс (цвет), 0.01 люкс (ч/б) |
|
|
SD-карта |
Поддерживается |
|
|
Объектив видимого диапазона |
Оптический объектив |
5,5–180 мм, 32-кратное увеличение |
|
Стабилизация изображения |
Поддерживается |
|
|
Противотуманная функция |
Поддерживается |
|
|
Управление фокусировкой |
Ручное/Автоматическое |
|
|
Цифровое увеличение |
16-кратное увеличение |
|
|
Эффективная длина лазера |
300 м |
|
|
PTZ |
Патруль |
Поддержка 16 маршрутов патрулирования, каждый может поддерживать 256 предустановленных позиций |
|
Вращение |
Панорамирование: 0 – 360°, наклон: -90° ~ +90° |
|
|
Скорость |
Панорамирование: 0,01 – 100°/с (макс. 200°/с), наклон: 0,01 – 80°/с |
|
|
Предустановки |
3000 |
|
|
Улучшение |
Вентилятор/Очиститель/Нагреватель в комплекте |
|
|
Функции наблюдения |
Предустановленная позиция/шаблонное сканирование/круизное сканирование/вертикальное сканирование/сканирование кадра/панорамное сканирование/сканирование «яблочной кожуры» (по спирали)/горизонтальное секторное сканирование |
|
|
Интерфейс |
Ethernet |
RJ45 |
|
Протокол
|
IPv4/IPv6, HTTP, HTTPS, 802.1x, Qos, FTP, SMTP, UPnP, SNMP, DNS, DDNS, NTP, RTSP, RTP, TCP, UDP, IGMP, ICMP, DHCP, PPPoE, ONVIF |
|
|
Видеовыход |
PAL/NTSC |
|
|
Питание |
AC220В ±20% |
|
|
Сжатие |
H.265 / H.264 / MJPEG |
|
|
Условия эксплуатации |
Рабочая температура |
от -25°C до +55°C |
|
Температура хранения |
от -35°C до +75°C |
|
|
Влажность |
Менее 90% |
|
|
Степень защиты |
IP67 |
|
|
Корпус |
Покрытие PTA с тройной защитой, устойчивость к коррозии морской водой, авиационный водонепроницаемый разъем |
|
|
Защита от запотевания/солёности |
PH 6,5–7,2 |
|
|
Потребляемая мощность |
160 Вт (пиковая) |
|
|
Габариты |
315 мм × 300 мм × 480 мм |
|
|
Варианты монтажа |
Фронтальный / боковой / настенный / подвесной / автомобильный / установка на штатив или профессиональную стойку |
|
|
Модель |
Стоимость, доллары США |
|
CQ-DMS61C05-07RD |
По запросу |
