Описание продукта

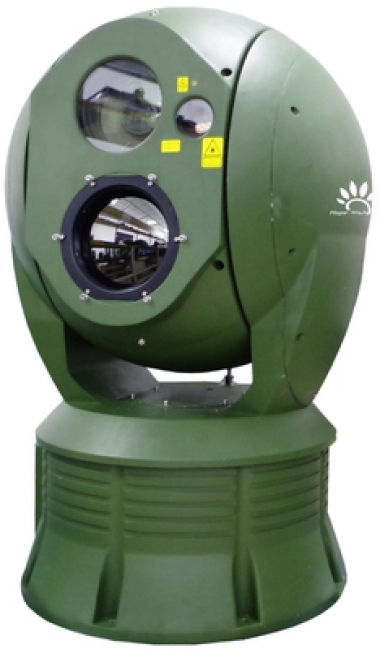

Многоспектральная электронно-оптическая платформа серии ZTRC объединяет в себе видимую камеру, NIR-лазерную камеру и тепловизионную камеру, которые подходят для наблюдения на больших расстояниях в полной темноте и в условиях тумана или дождя. Платформа имеет корпус U-образной и купольной формы военного качества. Камера широко применяется для охраны прибрежных территорий, морских портов, аэропортов и предотвращения лесных пожаров.
В дневное время работают HD-объектив и цветная CMOS-матрица с разрешением 440000 пикселей (2 мегапикселя), которая может переключаться в чёрно-белый режим. В ночное время задействуются тепловизионная камера без охлаждения с разрешением 320×240 или 640×480 и NIR-осветитель с дальностью действия 1–5 км. Многоспектральная фотоэлектрическая платформа способна обнаруживать объекты на расстоянии до 15 км круглосуточно.
Встроенная промышленная встраиваемая электронная система управления поддерживает работу ZTRC: управление зумом, фокусировкой, переключением видео, поворотом и наклоном. Цельный корпус из алюминиевого сплава со степенью защиты IP66 обеспечивает длительную работу в условиях наружного применения.
Технические характеристики
- Корпус из алюминиевого сплава с антикоррозийным покрытием, защитой от коррозии морской водой и сферической формой, выдерживающий ветер со скоростью 33 м/с
- Прецизионное позиционирование
- Обратная связь данных: в режиме реального времени передаёт информацию о направлении, угле, фокусном расстоянии и данных фокусировки, отслеживает и определяет местоположение цели (совместимо с прикладным программным обеспечением)
- Высокая нагрузочная способность. Платформа может выдерживать установку 60-кратной видимой камеры, тепловизионной камеры большого калибра и мощного лазерного осветителя, обеспечивая дальность обнаружения 15 километров и более
- Максимальная скорость вращения — 45° в секунду, минимальная — 0,01° в секунду
- Диапазон поворота по горизонтали — от 0 до 360 градусов, по вертикали — ±45 градусов
- ZTRC объединяет тепловизионную камеру, видимую камеру, NIR-лазерный осветитель, механизм поворота и наклона, корпус и декодер
- Цельный корпус из алюминиевого сплава, водонепроницаемый, со степенью защиты IP66, защищённый от пыли
Область применения
Система применяется для охраны границ, мониторинга озёр и рек, обеспечения безопасности аэропортов, городской безопасности и предотвращения лесных пожаров.
Технические параметры
|
Модель |
ZTRC |
|
Форма |
U-образная и купольная форма корпуса, Многомерная поверхность произвольной формы, устойчивая к ветру со скоростью 33 м/с |
|
Грузоподъемность |
50 кг |
|
Скорость вращения |
Панорамирование: 0,01°–45°/с; Наклон: 0,01°–45°/с (опционально 200°/с) |
|
PT |
Панорамирование: 0–360°; Наклон: -45°–+45° (опционально +90°) |
|
Предустановка |
200 |
|
Точность обратной связи по положению PT |
0,01°, резервное копирование в реальном времени |
|
Интеллектуальные функции |
1. Автоматическое патрулирование: 8 маршрутов, 10 позиций патрулирования на маршрут 2. Автоматический возврат в исходное положение можно установить на время от 1 до 60 минут. 3. Автоматическое сканирование: 1 |
|
Интерфейс |
1. 1 канал адаптивного Ethernet порта 10М/100М (с видимым тепловым изображением + HD + управление RS485), 1 AC24V/DC24V (переменный ток 24В/ постоянный ток 24В) 2. (Опционально) RS422/485 и аналоговое видео, возврат азимута для радара, привязка позиции ГИС или сторонний интеллектуальный анализ 3. Авиационный разъём военного назначения с водонепроницаемой конструкцией |
|
Протокол |
1.TCP/IP, HTTP, DHCP, DNS, DDNS, RTP и другие сетевые протоколы 2. Поддержка ONVIF 2.0 3. Pelco-P, Pelco-D и другие стандартные отраслевые протоколы, скорость передачи данных 2400, 4800, 9600, 19200 бод, альтернативные фирменные протоколы могут быть настроены |
|
Дополнительные функции |
Разморозка объектива, воздушно-охлаждаемые экраны, функция нагрева для автоматического управления и включения при -35°C |
|
Источник питания |
220 В переменного тока ±20% Мощность вращения поворотного механизма: 120 Вт, Максимальная потребляемая мощность 150 Вт, Мощность в стационарном режиме 45 Вт, нагрев 150 Вт |
|
Условия эксплуатации |
1. Рабочая температура: -40 ℃ ~ + 55 ℃ 2. Температура хранения: -40 ℃ ~ + 65 ℃ 3. Влажность: менее 90% 4. Защита: IP66 |
|
Масса |
115 кг (65 кг для установки на транспортное средство) |
|
Габариты |
Диаметр 554 мм × высота 705 мм |
|
Тепловизионная камера |
Опционально датчики 320×240/640×512, объективы 25–75 мм, 21–105 мм, 31–155 мм, 38–190 мм, 21–210 мм, 95/285 мм |
|
Видимая камера |
Опционально объективы 12–320 мм, 15–500 мм, 30–750 мм, 16,7–1000 мм, 2-мегапиксельная CMOS |
|
Лазерный осветитель |
Опционально лазерный осветитель 1000 м/2000 м/3000 м/5000 м |
|
Отслеживание |
Опциональный модуль отслеживания, ручное, автоматическое, отслеживание по связи с радаром, автоматическое отслеживание сверху |
|
LRF (Лазерный дальномер) |
Опционально импульсный лазерный дальномер 5 км, 8 км, 15 км, безопасная для глаз дальность 1,57 мкм, точность 3 м, частота повторения 10 импульсов/мин |
|
GPS |
Точность позиционирования 10 метров, опционально компасное позиционирование, точность 0,001 секунды, обнаружение -148 дБм, отслеживание -165 дБм |
|
Электронный компас |
Диапазон 0-360°, точность 1°, разрешение 0,1° |
|
Модель |
Стоимость, доллары США |
|
ZTRC |
По запросу |
