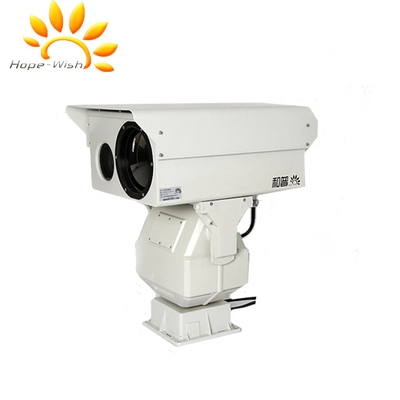

Ветроустойчивая внешняя камера видеонаблюдения CCTV с ночным видением для предотвращения пожаров и дальностью действия 4 км

Модель

TTVC6105-1930

TTVC6307-1930

TTVC6510-2030

TTVC6515-2050

TTVC6515-2075

Обнаружение* (для горячих точек 2м×2м)

2000 м

3000 м

4000 м

6000 м

6000 м

Сенсор

Датчик MEMS UFPA VOx 5-го поколения

Разрешение

640×512

Спектральный отклик

7,5–14 мкм

NETD

50 мК (при 25℃F1.0)

Фокусное расстояние

50 мм

25–75 мм, 3-кратный непрерывный зум

21–105 мм, 5-кратный непрерывный зум

31–155 мм, 5-кратный непрерывный зум

31–155 мм, 5-кратный непрерывный зум

Поле зрения (FOV)

6,5°×4,8°

13°×9,7°–4,3°×3,2°

18°×13,5°–3,4°×2,7°

11,25°×8,5°–2,25°×1,7°

11,25°×8,5°–2,25°×1,7°

IFOV (мгновенное поле зрения)

0,34 мрад

0,22–0,68 мрад

0,17–0,85 мрад

0,11–0,55 мрад

0,11–0,55 мрад

Управление объективом

Моторизованный зум, фокусировка (опционально автофокус)

CCD

·         Матрица 1/2.8 дюйма типа CMOS

·         Минимальная освещенность 0.01 люкс с возможностью перехода из цветного режима в черно-белый при низкой освещенности

·         2.1 мегапикселя с автоматическим переключением ИК-фильтра (ICR)

·         Поддержка стандартов видеосжатия H.264, MPEG-4, MIPEG с возможностью передачи двойного потока данных

·         Скорость передачи видеоданных: от 32 Кбит/с до 16 Мбит/с

·         Частота обновления: 60 Гц

·         Частота кадров: 30 кадров в секунду

·         Матрица 1/1.8 дюйма типа CMOS

·         Сверхнизкая освещенность 0.0002 люкс (уровень звездного света), с автоматическим переходом из цветного режима в черно-белый при недостаточной освещенности

·         2 мегапикселя с разрешением 1920×1080, со встроенным ИК-фильтром (ICR)

·         Поддержка форматов видеосжатия H.264, MPEG-4, MIPEG с возможностью передачи двойного потока

·         Скорость передачи видеоданных: от 32 Кбит/с до 16 Мбит/с

·         Частота: 60 Гц

·         Частота кадров: 30 кадров в секунду

·         Автоматическая регулировка баланса белого (ABF)

Объектив

·         Фокусное расстояние: 4.3–129 мм

·         Диафрагма: F1.6–F5.0

·         Горизонтальное поле зрения: 65°–2.3°

·         Мегапиксельный объектив с моторизованным зумом

·         Время автофокуса: 1 секунда

·         Фокусное расстояние: 12–320 мм

·         Диафрагма: F2.0–360

·         Горизонтальное поле зрения: 4.1°–1.1°

·         Минимальное расстояние фокусировки (M.O.D.): 1.5 м

·         HD-коррекция инфракрасного излучения

·         Электрическое управление, напряжение DC8–12В

·         Автоматическая регулировка диафрагмы

·         Фокусное расстояние: 15–528 мм

·         Диафрагма: F3.0–360

·         Горизонтальное поле зрения: 23°–0.74°

·         Минимальное расстояние фокусировки (M.O.D.): 4 м

·         Широкоспектральный дизайн

·         Электрическое управление, напряжение DC8–12В

·         Автоматическая регулировка диафрагмы

·         Фокусное расстояние: 30–750 мм

·         Диафрагма: F4.6–360

·         Горизонтальное поле зрения: 11°–0.5°

·         Минимальное расстояние фокусировки (M.O.D.): 2.5 м

·         Диаметр апертуры: 105 мм

·         Электрическое управление, напряжение DC8–12В

·         Автоматическая регулировка диафрагмы

·         Точная предустановка DC5В

·         Обратная связь по зуму и фокусировке

Обработка изображения

1. Стабильная рабочая температура без ТЕС, время запуска менее 4 секунд

2. Цифровая обработка изображений SDE

3. 10 вариантов псевдоцвета и черно-белого режима, ч/б инверсных

4. Коррекция яркости, контраста, гаммы

5. 2-кратное цифровое усиление

6. Опциональная функция проникновения через туман

Интеллектуальный сигнал тревоги горячих точек

1. 255 настраиваемых пороговых значений тревоги

2. Настраиваемая зона мониторинга, автоматическое определение размера цели

3. 1-16 целевых объектов тревоги, автоматический выбор наиболее заметного

4. Два типа сигнала тревоги: отображение на экране и звуковой сигнал

5. Время отклика менее 0.01 секунды для предотвращения пропусков

6. Все параметры можно настроить через OSD-меню, универсальная адаптация

7. Опциональная IP-передача с кодированием, предоставляется бесплатная платформа и SDK

Корпус

1. Материал: цельный корпус из алюминиевого сплава, нержавеющая сталь, защита от сильного ветра

2. Конструкция: цельное двойное окно

3. Оконное стекло: 4 мм оптическое стекло, коэффициент пропускания более 98%

4. Покрытие поверхности: трехслойное защитное покрытие PTA

5. Защита: степень герметичности IP66, защита от коррозии морской водой (опционально)

6. Применение теплового баланса и электроники широкого температурного диапазона, работа при высоких/низких температурах

7. Интерфейс: водонепроницаемый авиационный разъем

PT (панорамирование-наклон)

1. Нагрузка: 30 кг

50 кг

2. Вращение: панорамирование: 0– 360°, наклон: -75° – +45°

панорамирование: 0– 360°, наклон: -45° – +45°

3. Скорость вращения: панорамирование: 0,1– 60°/с, наклон: 0,1 – 30°/с

Панорамирование: 0,1– 30°/с, наклон: 0,1 – 15°/с

4. 80 предустановок, возможность расширения до 256. Интеллектуальные функции: круиз, сканирование по спирали

5. Защита от ветра, виброзащита

6. Функция автоматической блокировки, подача сигнала тревоги при отсутствии фоновой команды программного обеспечения

7. Функция экранного меню (OSD), местоположение, отображение в реальном времени

8. Возможность обратной передачи информации о азимуте в реальном времени, связь с GIS-картой

Основная плата

1. 32-битная встроенная MCU-схема управления ARM

2. Питание постоянным током (DC) с напряжениями 3В, 5В, 12В и 24В обеспечивает стабильную работу камеры, детектора, объектива и поворотного механизма (PT)

3. 5 групп 12-битных аналого-цифровых преобразователей (AD) со встроенным алгоритмом синхронной обработки данных, обеспечивающим согласованное управление фокусным расстоянием и поворотом PT-механизма согласно предустановленным параметрам

4. Резервный интерфейс обработки видео, возможность расширения функции автофокуса объектива

5. Опционально: интеллектуальная функция 3D-позиционирования. Управление поворотом PT и масштабированием объектива

Интерфейс

1. RS-422 (протокол PELCO D, скорость передачи данных 2400 бит/с), PAL/NTSC, HD-сеть, аварийный переключатель

2. Опциональный интеллектуальный гибридный кодер DVE102, сетевой интерфейс RJ45 (включая видео и данные азимута, управление PTZ, передачу данных тревоги)

3. Переменный ток 24В (опционально постоянный ток 24В)

4. Водонепроницаемый разъем военного уровня

Протоколы

1. Поддержка TCP/IP, HTTP, DHCP, DNS, DDNS, RTP

2. Поддержка Onvif 2.0

3. Поддержка Pelco-D, Pelco-P, скорость передачи: 2400, 4800, 9600, 19200 (опционально)

Источник питания

24В (переменный/постоянный ток, допуск ±10%), 50 Гц, адаптер 220В→24В

Условия эксплуатации

1. Цельный корпус из алюминиевого сплава. Степень защиты IP66

2. Рабочая температура: -25°C до +55°C (до -40° C опционально)

3. Температура хранения: -35°C до +75°C

Модель

Стоимость, доллары США

TTVC6105-1930, TTVC6307-1930, TTVC6510-2030, TTVC6515-2050, TTVC6515-2075

По запросу
