Судовая многоспектральная оптико-электронная платформа охранного видеонаблюдения

Модель

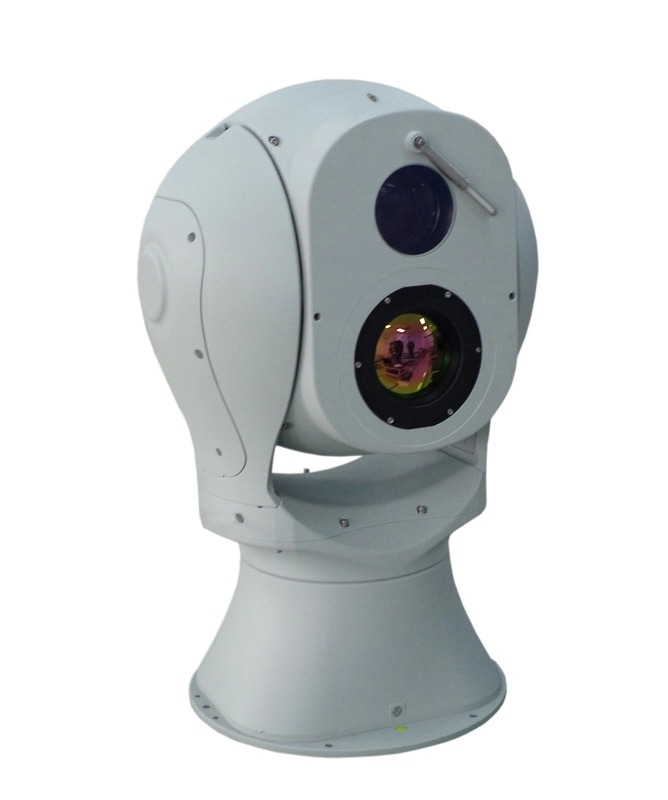

Судовая мультисенсорная камера HP-ZS20

Диапазон вращения

1. Поворот (панорама): непрерывное вращение на N × 360°

2. Наклон: от −45° до +90°

3. Ограничения: механизм наклона оснащён функцией мягкого ограничения, параметры можно настроить в программе

Скорость вращения

1. Горизонтальная скорость: от 0,1° до 80° в секунду

2. Скорость наклона: от 0,1° до 80° в секунду

3. Ускорение: горизонтальное — 120° в секунду² , наклон — 120° в секунду²

4. Режим привода: прямой привод с использованием синхронного двигателя с постоянными магнитами из редкоземельных материалов, обладающего высоким крутящим моментом. Обеспечивает быстрый старт и остановку, плавное отслеживание с синхронизацией с радаром

Точность позиционирования

Точность позиционирования: до 0,02°, высокочастотный прецизионный импульсный моторный привод с возможностью тонкой настройки, сервопривод с цифровым датчиком угла

Нулевая точка поворотного устройства

Установка нуля: поддерживается настройка нулевого положения по панорамированию и наклону

Точность стабилизации

2 миллирадиана (среднеквадратичное значение), стабилизация осуществляется с помощью двухосевого гироскопа

Круизное сканирование

1. Предустановленные позиции: не менее 255

2. Сканирование по траектории: поддерживается круизное сканирование по предустановленным точкам, линейное сканирование; скорость сканирования может быть настроена

3. Функция наблюдения: поддерживается предустановленное наблюдение, линейное сканирование и круизный режим

Возврат данных

1. Сервопривод объектива: поддерживается запрос, возврат и позиционирование значений поля зрения объектива, увеличения, параметров ZOOM/FOCUS

2. Угол поворотного устройства: поддерживается функция возврата в реальном времени и запроса углов горизонтального поворота и наклона, а также их позиционирование

Режим отслеживания

1. Поддерживается ручное управление отслеживанием

2. Поддерживается автоматическое отслеживание с привязкой к радару

3. Поддерживается автоматическое отслеживание через фронтальный модуль (опционально)

4. Поддерживается автоматическое отслеживание через программное обеспечение серверной части

Улучшение

1. Защита двигателя: защита от блокировки поворотного устройства, высокая надёжность

2. Обнаружение неисправностей: поддерживается самодиагностика при включении питания, запрос состояния и обратная связь кодов ошибок

3. Обновление и обслуживание: функция удалённого перезапуска, удалённого обновления, удобное техническое обслуживание системы

Электрический интерфейс

1. Сетевой интерфейс: 1-канальный адаптивный порт Ethernet 10М/100М (включает тепловизионное изображение + высокочёткое видимое излучение + управление RS422/485)

2. Источник питания: 1-канальный DC24V

3. Физический интерфейс: водонепроницаемый авиационный разъём военного уровня, класс защиты IP67

Протокол

1. Сетевой протокол: поддержка TCP/IP, UDP, IPv4/v6, HTTP, RTP, RTSP; поддержка сетевого видеопротокола Onvif, GB28181

2. Протокол управления PTZ: промышленный стандарт Pelco-D и другие многопротокольные протоколы, скорость передачи данных 2400, 4800, 9600, 19200 (опционально), настраиваемый частный протокол

Индекс окружающей среды

1. Рабочая температура: от -25°C до +60°C

2. Температура хранения: от -30°C до +70°C

3. Влажность: менее 95% относительной влажности

4. Защита от грозовых перенапряжений: питание 4000В, коммуникационный видеосигнал 2000В

5. Защита от соляного тумана: значение pH 6,5–7,2, непрерывное распыление в течение 96 часов, устройство продолжает нормально работать

6. Виброустойчивость: соответствует судовым требованиям к условиям эксплуатации GJB150A.16

7. Степень защиты: IP67 (полная защита от пыли и возможность кратковременного погружения в воду)

Источник питания машины

1. Источник питания: оснащен сверхшироким входным адаптером питания, переменный ток 90 В ～ 305 В - постоянный ток 24 В

2. Потребляемая мощность: максимальная потребляемая мощность проигрывателя не более 250 Вт, стабильная потребляемая мощность не более 50 Вт

Объем и вес

· Размеры: 280мм×430мм

· Вес: не более 18 кг

Камеры

Видимая камера

1. Детектор: 1/3" CMOS с низкой освещенностью

2. Разрешение: 1920 × 1080 (2 МП)

3. Освещенность: цветная съёмка — 0,002 люкс @ (F1.2, AGC включён), чёрно-белая съёмка — 0,0002 люкс @ (F1.2, AGC включён)

4. Фокусное расстояние объектива: непрерывный зум 8–256 мм

5. Дальность действия: при атмосферных условиях видимости более 10 км, влажности воздуха менее 50% и непрозрачном фоне дальность обнаружения малых судов, островов и рифов может достигать 8 км

6. Управление объективом: электрический зум, ручная/автоматическая фокусировка

7. Интерфейс и формат видео: IP-сетевой выход, H.265/H.264

Охлаждаемая тепловизионная камера (опционально)

1. Детектор: охлаждаемый теллурид ртути-кадмия (MCT) с инфракрасной фокальной плоскостью

2. Спектральный диапазон: 3–5 мкм

3. Разрешение: 640 × 512 пикселей

4. Размер пикселя: 15 мкм

5. Температурная чувствительность (NETD): лучше 15 мК (при F4.0, 25 °C)

6. Фокусное расстояние объектива: непрерывный зум 30–300 мм

7. Дальность действия: при видимости более 10 км, влажности воздуха менее 50% и разнице температур между целью и фоном более 5 К дальность обнаружения малых судов или островов и рифов может достигать 8 км

8. Режим фокусировки: ручная/автоматическая фокусировка (автоматическая фокусировка поддерживает запуск по зуму, температуре объектива, обнаружению сцены)

9. Электронный зум: 2×, 4×, поддержка глобального синхронного отображения

10. Полярность: горячий белый, горячий чёрный и 16 видов ложных цветов, поддержка многоконфигурационного сценарного режима

11. Коррекция: автоматическая/ручная/коррекция фона

12. Настройка изображения: яркость, контрастность, автоматическое управление AGC

13. Улучшение изображения: функция цифрового улучшения деталей SDE

14. Защита от сильных источников тепла: поддерживается

15. Время запуска: не более 7 минут (при нормальной температуре)

Неохлаждаемая тепловизионная камера (опционально)

1. Детектор: неохлаждаемый детектор пятого поколения на основе оксида ванадия (VOx)

2. Спектральный диапазон: 8–12 мкм

3. Разрешение: 640 × 512 пикселей

4. Фокусное расстояние объектива: 25–75 мм, 8× электронный зум, оптико-электронный гибридный зум

5. Чувствительность: NETD лучше 40 мК

6. Управление фокусировкой: электрический зум, ручная/автоматическая фокусировка

7. Защита от яркого света: функция защиты от солнечных бликов

8. Линейка измерения: адаптивный оптический зум с пропорциональным масштабированием

9. Индексы эксплуатации: функция записи (накопленное время работы, количество срабатываний затвора, предельная температура, температура окружающей среды, температура основного устройства), просмотр в реальном времени через веб-интерфейс

10. Температура: возможность просмотра через веб-интерфейс в реальном времени

Лазерная дальномер

(опционально)

1. Длина волны: 1570 нм

2. Диапазон измерения: 100 ～ 5000 м

3. Точность измерения дальности: ± 3 м

4. Частота повторения: 0,2 Гц

5. Управление: RS422

Лазерная подсветка

(опционально)

1. Длина волны: 808 нм

2. Мощность: 5 Вт

3. Лазерный объектив: 2°–30°

4. Управление углом: технология цифрового пошагового контроля угла освещения DSS

Рекомендуемая конфигурация рабочей станции мониторинга

Конфигурация хоста

(Только рекомендуется, предоставлено пользователем)

Процессор: 6 ядер (i7 8700 и выше)

Память: 16 ГБ или больше

Жесткий диск: 1 ТБ SATA

Дисплей: разрешение 1920 * 1080

Сеть: LAN или Ethernet 100 Мбит/с

Система: Windows 7 или Windows 10

База данных: MySQL 5.1 и выше

Другое: Windows SDK, библиотека поддержки MFC

Комплектация: блок питания, клавиатура, мышь и т. д.

Модель

Стоимость, доллары США

Судовая многосенсорная камера HP-ZS20

По запросу
