Описание продукта

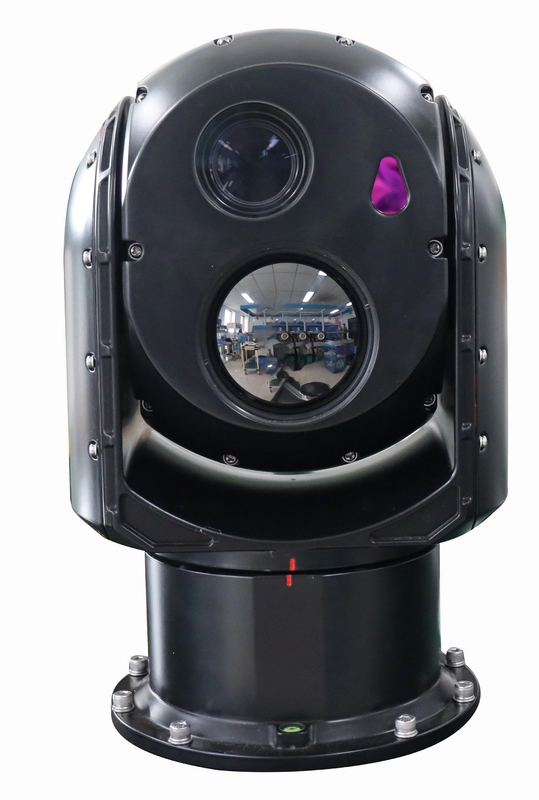

Судовая многосенсорная камера ZS20 объединяет в себе камеру видимого света высокой чёткости, неохлаждаемую тепловизионную камеру, лазерный дальномер, систему автоматического сопровождения, гироскопическую стабилизацию, интеллектуальный анализ и точное электронное управление.
Устройство разработано для судового видеонаблюдения и мониторинга морской поверхности, предупреждения о важных целях, интеграции с радарами и других задач, связанных с обнаружением на больших расстояниях. Система адаптирована для круглосуточного всепогодного использования, обеспечивает всестороннее обнаружение, позиционирование, отслеживание, идентификацию и сопровождение целей. Минимальное расстояние обнаружения малых судов и островов составляет до 8 километров.
Конструкция военного качества: корпус изготовлен из сверхпрочного алюминиевого сплава, имеет сферическую форму с низким сопротивлением ветру, обладает высокой ветроустойчивостью и малой подверженностью качке. Благодаря внутренней и внешней двухслойной технологии «тройной защиты» и технологии герметизации с заполнением азотом класс защиты устройства достигает IP66. Особая конструкция с защитой от солевого тумана обеспечивает уровень защиты C5-M, что гарантирует стабильную работу оборудования в суровых морских условиях на протяжении длительного времени.
В целом, тепловизионная камера дальнего действия представляет собой универсальную систему визуализации, обеспечивающую исключительную производительность на больших расстояниях. Благодаря легкому дизайну, возможностям дальнего обнаружения, функции панорамного обзора, технологиям обнаружения и широкому температурному диапазону она идеально подходит для широкого спектра применений: от наблюдения и обеспечения безопасности до научных исследований и промышленного мониторинга.
Технические характеристики
- Широкий спектр обнаружения
- Обнаружение без мёртвых зон и всестороннее покрытие
- Высокая точность управления
- Отличные характеристики отслеживания
- Хорошая стабильность положения
- Высокий уровень интеллектуальности
- Отличная адаптивность к различным условиям окружающей среды
Эта тепловизионная камера дальнего действия представляет собой высококачественный тепловизионный прибор, разработанный для обнаружения и мониторинга целей на больших расстояниях. Благодаря PTZ-сенсору (с функцией панорамирования, наклона и масштабирования) она способна обнаруживать цели в спектральном диапазоне от 7,5 до 14 микрометров.
Минимальное расстояние фокусировки камеры составляет 5–10 километров, при этом вес устройства — 15 килограммов, что обеспечивает удобство транспортировки и установки. Дальность обнаружения также составляет 5–10 километров, что делает её идеальным выбором для задач наблюдения на больших дистанциях.
Область применения
Сбор видео с судна/бортового оборудования, предупреждение о морских опасностях, оповещение о важных целях и другие функции.
В целом, тепловизионная камера дальнего действия HP-ZS20 — это универсальный и мощный инструмент, который отлично подходит для различных задач. Независимо от того, нужно ли вам наблюдать за обширными территориями, отслеживать движущиеся цели или осматривать критически важное оборудование, эта камера обеспечит вас высококачественными возможностями тепловизионной съёмки, которые вам необходимы.
Технические параметры
|
Модель |
HP-ZS20GIS-TRC6307C-2132 |
|
Диапазон вращения |
1. Поворот (панорама): непрерывное вращение на N × 360° 2. Наклон: от −45° до +90° 3. Ограничения: механизм наклона оснащён функцией мягкого ограничения, параметры можно настроить в программе |
|
Скорость вращения |
1. Горизонтальная скорость: от 0,1° до 80° в секунду 2. Скорость наклона: от 0,1° до 80° в секунду 3. Ускорение: горизонтальное — 120° в секунду² , наклон — 120° в секунду² 4. Режим привода: прямой привод с использованием синхронного двигателя с постоянными магнитами из редкоземельных материалов, обладающего высоким крутящим моментом. Обеспечивает быстрый старт и остановку, плавное отслеживание с синхронизацией с радаром |
|
Точность позиционирования |
Точность позиционирования: до 0,02°, высокочастотный прецизионный импульсный моторный привод с возможностью тонкой настройки, сервопривод с цифровым датчиком угла |
|
Нулевая точка поворотного устройства |
Установка нуля: поддерживается настройка нулевого положения по панорамированию и наклону |
|
Точность стабилизации |
Точность стабилизации: 2 миллирадиана (среднеквадратичное значение), стабилизация осуществляется с помощью двухосевого гироскопа |
|
Круизное сканирование |
1. Предустановленные позиции: не менее 255 2. Сканирование по траектории: поддерживается круизное сканирование по предустановленным точкам, линейное сканирование; скорость сканирования может быть настроена 3. Функция наблюдения: поддерживается предустановленное наблюдение, линейное сканирование и круизный режим |
|
Возврат данных |
1. Сервопривод объектива: поддерживается запрос, возврат и позиционирование значений поля зрения объектива, увеличения, параметров ZOOM/FOCUS 2. Угол поворотного устройства: поддерживается функция возврата в реальном времени и запроса углов горизонтального поворота и наклона, а также их позиционирование |
|
Режим отслеживания |
1. Поддерживается ручное управление отслеживанием 2. Поддерживается автоматическое отслеживание с привязкой к радару 3. Поддерживается автоматическое отслеживание через фронтальный модуль (опционально) 4. Поддерживается автоматическое отслеживание через программное обеспечение серверной части |
|
Улучшение |
1. Защита двигателя: защита от блокировки поворотного устройства, высокая надёжность 2. Обнаружение неисправностей: поддерживается самодиагностика при включении питания, запрос состояния и обратная связь кодов ошибок 3. Обновление и обслуживание: функция удалённого перезапуска, удалённого обновления, удобное техническое обслуживание системы |
|
Электрический интерфейс |
1. Сетевой интерфейс: 1-канальный адаптивный порт Ethernet 10М/100М (включает тепловизионное изображение + высокочёткое видимое излучение + управление RS422/485) 2. Источник питания: 1-канальный DC24V 3. Физический интерфейс: водонепроницаемый авиационный разъём военного уровня, класс защиты IP67 |
|
Протокол |
1. Сетевой протокол: поддержка TCP/IP, UDP, IPv4/v6, HTTP, RTP, RTSP; поддержка сетевого видеопротокола Onvif, GB28181 2. Протокол управления PTZ: промышленный стандарт Pelco-D и другие многопротокольные протоколы, скорость передачи данных 2400, 4800, 9600, 19200 (опционально), настраиваемый частный протокол |
|
Индекс окружающей среды |
1. Рабочая температура: от -25°C до +60°C 2. Температура хранения: от -30°C до +70°C 3. Влажность: менее 95% относительной влажности 4. Защита от грозовых перенапряжений: питание 4000В, коммуникационный видеосигнал 2000В 5. Защита от соляного тумана: значение pH 6,5–7,2, непрерывное распыление в течение 96 часов, устройство продолжает нормально работать 6. Виброустойчивость: соответствует судовым требованиям к условиям эксплуатации GJB150A.16 7. Степень защиты: IP67 (полная защита от пыли и возможность кратковременного погружения в воду) |
|
Источник питания машины |
1. Источник питания: оснащен сверхшироким входным адаптером питания, переменный ток 90 В ～ 305 В - постоянный ток 24 В 2. Потребляемая мощность: максимальная потребляемая мощность проигрывателя не более 250 Вт, стабильная потребляемая мощность не более 50 Вт |
|
Объем и вес |
· Размеры: 280мм×430мм · Вес: не более 18 кг |
|
Камеры |
|
|
Видимая камера |
1. Детектор: 1/3" CMOS с низкой освещенностью 2. Разрешение: 1920 × 1080 (2 МП) 3. Освещенность: цветная съёмка — 0,002 люкс @ (F1.2, AGC включён), чёрно-белая съёмка — 0,0002 люкс @ (F1.2, AGC включён) 4. Фокусное расстояние объектива: непрерывный зум 8–320 мм 5. Дальность действия: при атмосферных условиях видимости более 10 км, влажности воздуха менее 50% и непрозрачном фоне дальность обнаружения малых судов, островов и рифов может достигать 8 км 6. Управление объективом: электрический зум, ручная/автоматическая фокусировка 7. Интерфейс и формат видео: IP-сетевой выход, H.265/H.264 |
|
Охлаждаемая тепловизионная камера |
1. Детектор: неохлаждаемый детектор пятого поколения на основе оксида ванадия (VOx) 2. Спектральный диапазон: 8–12 мкм 3. Разрешение: 640 × 512 4. Фокусное расстояние объектива: 25–75 мм, 8-кратный электронный зум, оптико-электронный гибридный зум 5. Чувствительность: NETD лучше 40 мК 6. Управление фокусировкой: электронный зум, ручная/автоматическая фокусировка 7. Защита от яркого света: функция защиты от солнечных бликов 8. Линейка дальномера: адаптивный оптический зум с пропорциональным масштабированием 9. Индексы ресурса: функция записи (накопленное время работы, количество срабатываний затвора, предельная температура, температура окружающей среды, температура основного устройства), просмотр в реальном времени через веб-интерфейс 10. Температурный мониторинг: возможность отслеживания всех температурных параметров в режиме реального времени через веб-интерфейс |
|
Лазерная дальнометрия |
1. Длина волны: 808 нм 2. Мощность: 5 Вт 3. Лазерная линза: угол расхождения от 2° до 30° 4. Управление углом: технология цифрового пошагового контроля угла освещения DSS |
|
Рекомендуемая конфигурация рабочей станции мониторинга |
|
|
Конфигурация хоста (Только рекомендуется, предоставлено пользователем) |
Процессор: 6 ядер (i7 8700 и выше) Память: 16 ГБ или больше Жесткий диск: 1 ТБ SATA Дисплей: разрешение 1920 * 1080 Сеть: LAN или Ethernet 100 Мбит/с Система: Windows 7 или Windows 10 База данных: MySQL 5.1 и выше Другое: Windows SDK, библиотека поддержки MFC Комплектация: блок питания, клавиатура, мышь и т. д. |
|
Модель |
Стоимость, доллары США |
|
HP-ZS20 GIS-TRC6307C-2132 |
По запросу |
