Описание продукта

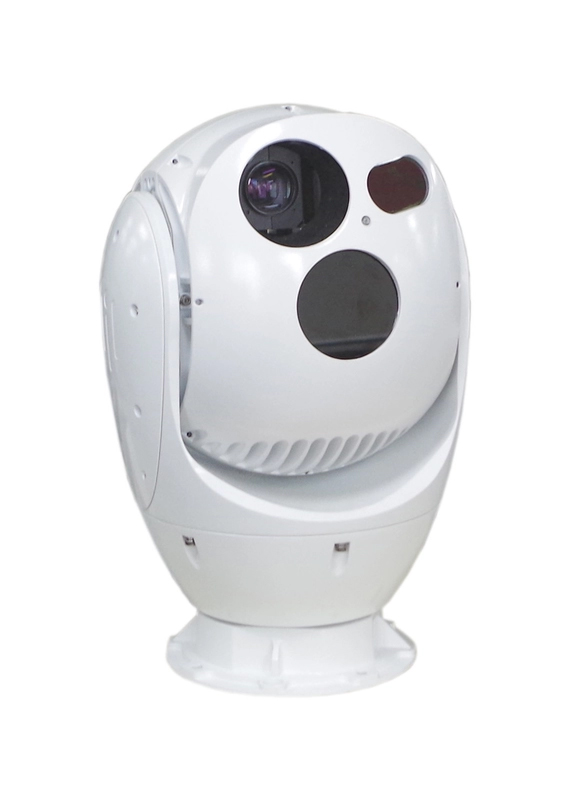

Многосенсорная судовая камера ZS20 объединяет в себе HD-камеру видимого света, неохлаждаемый тепловизор, лазерный дальномер, систему автоматического слежения, гиростабилизацию, интеллектуальный анализ и точное электронное управление. Устройство разработано для судового видеонаблюдения и мониторинга морской поверхности, предупреждения о важных целях, интеграции с радаром и других задач, связанных с системой дальнего обнаружения. Система способна работать в любых погодных условиях, круглосуточно, обеспечивая всестороннее обнаружение, позиционирование, отслеживание, идентификацию и сопровождение целей. Минимальная дальность обнаружения малых судов и островов может достигать 8 километров. Камера обеспечивает полный спектр функций обнаружения и отслеживания целей в любых условиях.
Конструкция военного качества: корпус изготовлен из сверхпрочного алюминиевого сплава. Камера имеет сферический дизайн с низким сопротивлением ветру, обладает высокой ветроустойчивостью и низкой подверженностью вибрации. Благодаря применению внутренней и внешней двухслойной технологии «тройной защиты» и технологии герметизации с заполнением вакуума азотом, степень защиты устройства достигает уровня IP66. Специальный дизайн защиты от солевого тумана обеспечивает уровень защиты C5-M, что гарантирует стабильную работу оборудования в суровых морских условиях на протяжении длительного времени. Тепловизионная камера дальнего действия — это мощный инструмент для наблюдения на больших расстояниях и проведения операций по обеспечению безопасности. Благодаря высокоточному сенсору, возможностям дальнего обнаружения и легкому дизайну камера идеально подходит для использования в различных условиях, включая охрану границ, морское наблюдение и защиту критически важной инфраструктуры.
Технические характеристики
- Широкий спектр обнаружения
- Обнаружение без мёртвых зон и всестороннее покрытие
- Высокая точность управления
- Отличные характеристики отслеживания
- Хорошая стабильность положения
- Высокий уровень интеллектуальности
- Отличная адаптивность к различным условиям окружающей среды
Эта тепловизионная камера дальнего действия, также известная как тепловизионная камера большой дальности, представляет собой мощную тепловизионную систему, работающую в спектральном диапазоне от 7,5 мкм до 14 мкм. Устройство имеет широкий температурный диапазон от -40°C до +70°C и использует PTZ-тип тепловизионного датчика, который обеспечивает точное и четкое тепловизионное изображение. Камера оснащена функцией непрерывного вращения на 360° по горизонтали (N × 360°) и диапазоном наклона от -45° до +90°.
Область применения
Сбор судового/бортового видео, предупреждение о морской обстановке, оповещение о важных целях и другие функции.
В заключение можно сказать, что тепловизионная камера дальнего действия HP-ZS20 — это универсальный инструмент, который подходит для различных сценариев применения. Благодаря возможностям тепловизионной съёмки на большие расстояния она идеально подходит для мониторинга обширных территорий, а высокое разрешение обеспечивает получение точных и чётких изображений. Функция непрерывного панорамирования делает её отличным инструментом для наблюдения за большими территориями, а температурный диапазон делает её надёжным решением для промышленного использования.
Технические параметры
|
Модель |
HP-ZS20GIS-TRC6307C-2132 |
|
Диапазон вращения |
1. Поворот (панорама): непрерывное вращение на N × 360° 2. Наклон: от −45° до +90° 3. Ограничения: механизм наклона оснащён функцией мягкого ограничения, параметры можно настроить в программе |
|
Скорость вращения |
1. Горизонтальная скорость: от 0,1° до 80° в секунду 2. Скорость наклона: от 0,1° до 80° в секунду 3. Ускорение: горизонтальное — 120° в секунду² , наклон — 120° в секунду² 4. Режим привода: прямой привод с использованием синхронного двигателя с постоянными магнитами из редкоземельных материалов, обладающего высоким крутящим моментом. Обеспечивает быстрый старт и остановку, плавное отслеживание с синхронизацией с радаром |
|
Точность позиционирования |
Точность позиционирования: до 0,02°, высокочастотный прецизионный импульсный моторный привод с возможностью тонкой настройки, сервопривод с цифровым датчиком угла |
|
Нулевая точка поворотного устройства |
Установка нуля: поддерживается настройка нулевого положения по панорамированию и наклону |
|
Точность стабилизации |
Точность стабилизации: 2 миллирадиана (среднеквадратичное значение), стабилизация осуществляется с помощью двухосевого гироскопа |
|
Круизное сканирование |
1. Предустановленные позиции: не менее 255 2. Сканирование по траектории: поддерживается круизное сканирование по предустановленным точкам, линейное сканирование; скорость сканирования может быть настроена 3. Функция наблюдения: поддерживается предустановленное наблюдение, линейное сканирование и круизный режим |
|
Возврат данных |
1. Сервопривод объектива: поддерживается запрос, возврат и позиционирование значений поля зрения объектива, увеличения, параметров ZOOM/FOCUS 2. Угол поворотного устройства: поддерживается функция возврата в реальном времени и запроса углов горизонтального поворота и наклона, а также их позиционирование |
|
Режим отслеживания |
1. Поддерживается ручное управление отслеживанием 2. Поддерживается автоматическое отслеживание с привязкой к радару 3. Поддерживается автоматическое отслеживание через фронтальный модуль (опционально) 4. Поддерживается автоматическое отслеживание через программное обеспечение серверной части |
|
Улучшение |
1. Защита двигателя: защита от блокировки поворотного устройства, высокая надёжность 2. Обнаружение неисправностей: поддерживается самодиагностика при включении питания, запрос состояния и обратная связь кодов ошибок 3. Обновление и обслуживание: функция удалённого перезапуска, удалённого обновления, удобное техническое обслуживание системы |
|
Электрический интерфейс |
1. Сетевой интерфейс: 1-канальный адаптивный порт Ethernet 10М/100М (включает тепловизионное изображение + высокочёткое видимое излучение + управление RS422/485) 2. Источник питания: 1-канальный DC24V 3. Физический интерфейс: водонепроницаемый авиационный разъём военного уровня, класс защиты IP67 |
|
Протокол |
1. Сетевой протокол: поддержка TCP/IP, UDP, IPv4/v6, HTTP, RTP, RTSP; поддержка сетевого видеопротокола Onvif, GB28181 2. Протокол управления PTZ: промышленный стандарт Pelco-D и другие многопротокольные протоколы, скорость передачи данных 2400, 4800, 9600, 19200 (опционально), настраиваемый частный протокол |
|
Индекс окружающей среды |
1. Рабочая температура: от -25°C до +60°C 2. Температура хранения: от -30°C до +70°C 3. Влажность: менее 95% относительной влажности 4. Защита от грозовых перенапряжений: питание 4000В, коммуникационный видеосигнал 2000В 5. Защита от соляного тумана: значение pH 6,5–7,2, непрерывное распыление в течение 96 часов, устройство продолжает нормально работать 6. Виброустойчивость: соответствует судовым требованиям к условиям эксплуатации GJB150A.16 7. Степень защиты: IP67 (полная защита от пыли и возможность кратковременного погружения в воду) |
|
Источник питания машины |
1. Источник питания: оснащен сверхшироким входным адаптером питания, переменный ток 90 В ～ 305 В - постоянный ток 24 В 2. Потребляемая мощность: максимальная потребляемая мощность проигрывателя не более 250 Вт, стабильная потребляемая мощность не более 50 Вт |
|
Объем и вес |
· Размеры: 280мм×430мм · Вес: не более 18 кг |
|
Камеры |
|
|
Видимая камера |
1. Детектор: 1/3" CMOS с низкой освещенностью 2. Разрешение: 1920 × 1080 (2 МП) 3. Освещенность: цветная съёмка — 0,002 люкс @ (F1.2, AGC включён), чёрно-белая съёмка — 0,0002 люкс @ (F1.2, AGC включён) 4. Фокусное расстояние объектива: непрерывный зум 8–320 мм 5. Дальность действия: при атмосферных условиях видимости более 10 км, влажности воздуха менее 50% и непрозрачном фоне дальность обнаружения малых судов, островов и рифов может достигать 8 км 6. Управление объективом: электрический зум, ручная/автоматическая фокусировка 7. Интерфейс и формат видео: IP-сетевой выход, H.265/H.264 |
|
Охлаждаемая тепловизионная камера |
1. Детектор: неохлаждаемый детектор пятого поколения на основе оксида ванадия (VOx) 2. Спектральный диапазон: 8–12 мкм 3. Разрешение: 640 × 512 4. Фокусное расстояние объектива: 25–75 мм, 8-кратный электронный зум, оптико-электронный гибридный зум 5. Чувствительность: NETD лучше 40 мК 6. Управление фокусировкой: электронный зум, ручная/автоматическая фокусировка 7. Защита от яркого света: функция защиты от солнечных бликов 8. Линейка дальномера: адаптивный оптический зум с пропорциональным масштабированием 9. Индексы ресурса: функция записи (накопленное время работы, количество срабатываний затвора, предельная температура, температура окружающей среды, температура основного устройства), просмотр в реальном времени через веб-интерфейс 10.Температурный мониторинг: возможность отслеживания всех температурных параметров в режиме реального времени через веб-интерфейс |
|
Лазерная дальнометрия |
1. Длина волны: 808 нм 2. Мощность: 5 Вт 3. Лазерная линза: угол расхождения от 2° до 30° 4. Управление углом: технология цифрового пошагового контроля угла освещения DSS |
|
Рекомендуемая конфигурация рабочей станции мониторинга |
|
|
Конфигурация хоста (Только рекомендуется, предоставлено пользователем) |
Процессор: 6 ядер (i7 8700 и выше) Память: 16 ГБ или больше Жесткий диск: 1 ТБ SATA Дисплей: разрешение 1920 * 1080 Сеть: LAN или Ethernet 100 Мбит/с Система: Windows 7 или Windows 10 База данных: MySQL 5.1 и выше Другое: Windows SDK, библиотека поддержки MFC Комплектация: блок питания, клавиатура, мышь и т. д. |
|
HP-ZS20GIS-TRC6307C-2132 |
По запросу |
