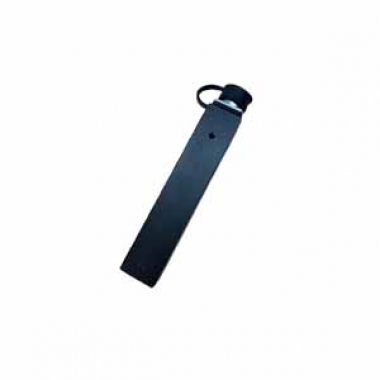

Высокоточный трёхмерный электронный компас, который объединяет в себе акселерометр промышленного класса и магнитометр. Используя алгоритмы калибровки по твёрдому и мягкому железу, предоставляет высокоточную информацию о направлении в полном диапазоне наклона. Благодаря низкому энергопотреблению больше подходит для измерительных систем, чувствительных к энергопотреблению и объёму.
Устройство определяет точное положение носителя, что можно использовать в системах с полным вращением. Оснащен функциями компенсации жесткого и мягкого железа, а также наклона, что позволяет ему выдавать высокоточные калиброванные данные о курсе. Феррозондовый датчик использует центральный процессор для расчета курса в режиме реального времени, акселерометр компенсирует угол наклона, обеспечивая точность определения курса и сбора данных даже в крайне суровых условиях. Благодаря небольшому размеру и низкому энергопотреблению широко применяется в каротаже нефтяных скважин, наведении антенн, навигации транспортных средств, системах ориентации и во многих других областях.
Технические характеристики
- Встроенный высокопроизводительный цифровой магнитный датчик со сверхнизким энергопотреблением и диапазоном измерения от -800 до +800 мкТл.
- Несколько интерфейсов передачи данных (опционально RS422/RS232 и CAN) для простоты установки и использования.
- Корпус из прецизионного алюминиевого сплава для обеспечения высокой надёжности, подходит для медицинского оборудования.
Технические параметры
|
Производительность Ориентации по Отношению |
||||||
|
Точность определения курса |
0,5° среднеквадратичное значение, угол наклона 85° |
|||||
|
Разрешение |
0.1° |
|||||
|
Диапазон |
90°/360° |
|||||
|
Точность тангажа/крена |
0.4° |
|||||
|
Калибровка твердым железом |
ДА |
|||||
|
Калибровка мягким железом |
ДА |
|||||
|
Калибровка наклона |
ДА |
|||||
|
Акселерометр |
||||||
|
Параметр |
Значение |
Единица измерения |
||||
|
Диапазон |
±3 |
g |
||||
|
Температурный коэффициент чувствительности к линейному ускорению |
±100 |
ppm / ° C |
||||
|
Смещение нуля |
0.1 |
мг |
||||
|
Температурный коэффициент смещения нуля |
±0.10 |
мг/°C |
||||
|
Плотность шума при ускорении |
150 (X/Y)/300 (Z) |
мкг /√ Гц |
||||
|
Пропускная способность |
1600 (X/Y)/550 (Z) |
Гц |
||||
|
Магнитометр |
||||||
|
Параметр |
Период |
Единица измерения |
||||
|
50 |
100 |
200 |
||||
|
Диапазон измерений |
-800~+800 |
мкт |
||||
|
Чувствительность |
50 |
26 |
13 |
нТ |
||
|
Шум |
30 |
20 |
15 |
нТ |
||
|
Плотность шума при максимальной частоте дискретизации по одной оси |
1.2 |
нТ/√Гц |
||||
|
Повторяемость в пределах 200 мкТл |
15 |
8 |
8 |
нТ |
||
|
Диапазон рабочих температур |
-40~+85 |
°C |
||||
|
Источник питания и интерфейс |
||||||
|
Напряжение питания |
3,3–12 В |
|||||
|
Потребляемая мощность |
≤0,5 Вт |
|||||
|
Протокол интерфейса |
RS422 или RS232, CAN |
|||||
|
Рабочая температура |
-40 ℃ ~ +85 ℃ |
|||||
|
Размер |
114 мм * 20 мм * 20 мм |
|||||
|
Скорость передачи выходных данных |
50 Гц |
|||||
|
Напряжение питания |
3,3–12 В |
|||||
|
Потребляемая мощность |
0,5 Вт |
|||||
|
Протокол интерфейса |
RS422 или RS232, CAN |
|||||
|
Модель |
Стоимость, доллары США |
|
ER-EC-365A |
По запросу |
