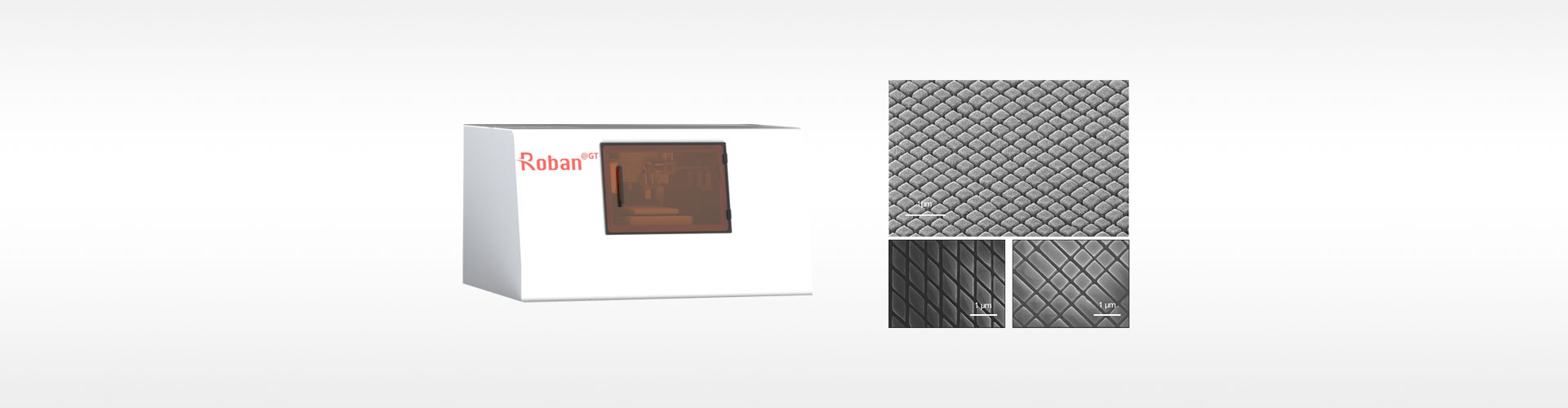

Сверхточная система высокоскоростной обработки данных ультрафиолетовым фемтосекундным лазером серии Roban-GT оснащена ультрафиолетовым фемтосекундным лазерным усилителем в качестве источника обрабатывающего света. Система использует высокоскоростной сканирующий гальванометр в сочетании с оптической системой 4f для выполнения высокоскоростной и высокоточной механической обработки в поле зрения сканирующего объектива через линзу объектива. В то же время система использует двумерную высокоточную платформу линейного перемещения двигателя с воздушным подшипником для лазерного сканирования крупногабаритных непрерывных микро-наноструктур и сопряжения гальванометрического сканирования с ограниченным диапазоном сканирования в пределах полного хода. Система подходит для изготовления крупномасштабных конструкций с диапазоном обработки выше сантиметрового и точностью обработки на наноуровне.
Технические параметры
|
Источник света Фемтосекундный лазерный усилитель (343 нм, 1-200 кГц), опция |
Обрабатывающие материалы Прозрачные диэлектрические материалы, полупроводниковые материалы, металлы, полимеры и т.д. |
|
Диапазон обработки (Д × Ш × В) 100×100×60 мм |
Размер оборудования (Д × Ш × В) 800 ×600×600 мм |
|
Максимальная скорость сканирования 200 мм/с |
Точность повторного позиционирования по оси Z ±100 нм |
|
Требования к электричеству AC200-240 В, 50/60 Гц, 5 кВт |
Формат обрабатываемого файла Поддержка преобразования форматов файлов CAD, таких как bitmap, DXF и STL |

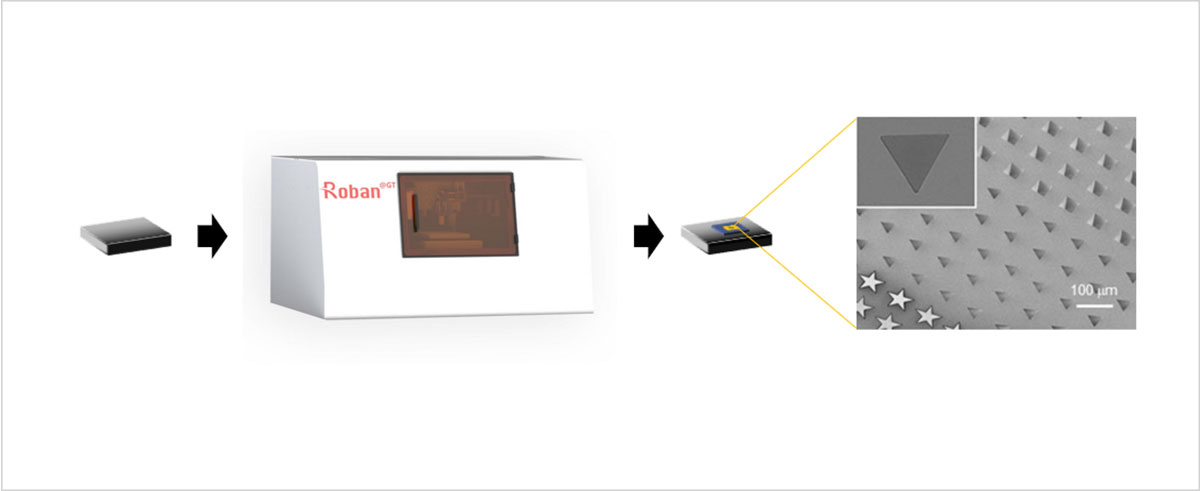

Принципиальная схема

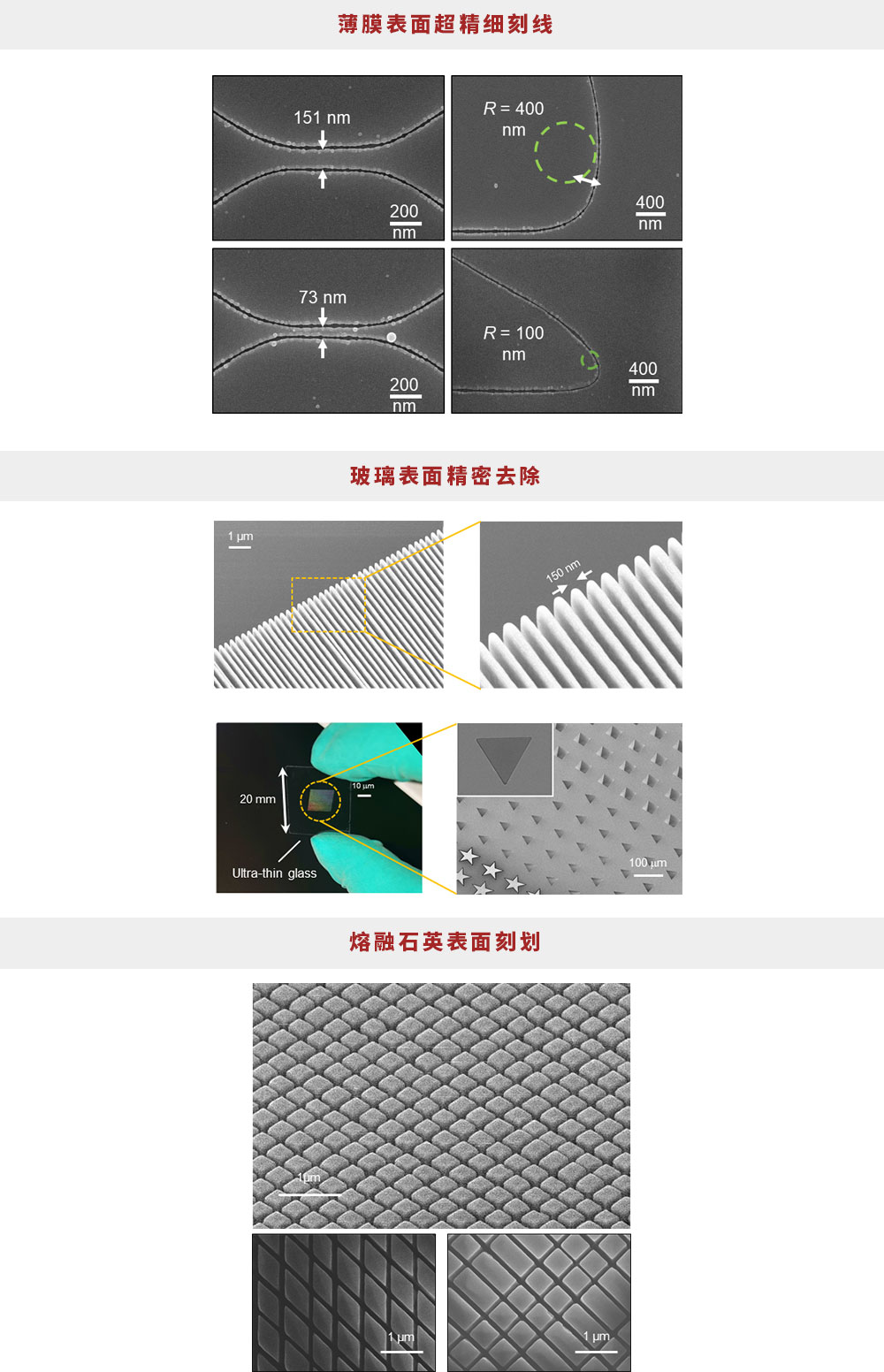

Пример применения
|
Модель |
Стоимость, доллары США |
|
Сверхвысокоточная система высокоскоростной обработки ультрафиолетовым фемтосекундным лазером |
По запросу |
