Описание продукта

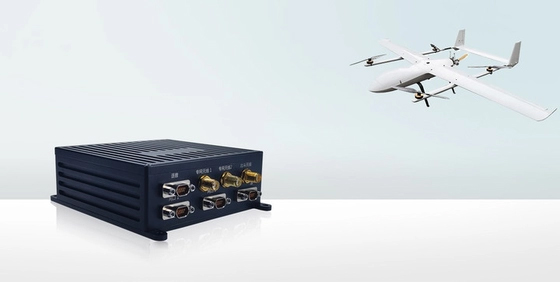

HP-NET6F06BM-40W-AFS разработан специально для приложений дальней связи, с дальностью действия до 250 км (при прямой видимости). Устройство может использоваться как базовая радиостанция на земле и хорошо подходит для суровых условий установки на беспилотные летательные аппараты и дроны.
Оно способно передавать один канал прозрачных данных Ethernet и один канал последовательных данных, при этом задержка передачи данных составляет менее 8 миллисекунд.
Технические характеристики
- Большая дальность: дальность связи при прямой видимости — 250+ км
- Способность противостоять многопутевым помехам: обладает хорошей способностью противостоять многопутевым помехам и дифракции в таких средах, как здания, кусты, грунт, холмы, долины и море
- Высокая скорость передачи данных: пиковая скорость — 50+ Мбит/с при 20 МГц, подходит для многоскачковой передачи интенсивного трафика
- AFS — сильная способность противостоять помехам: сканирование спектра и адаптивный переход на чистую частоту без нарушения работы радио
- Большое количество ретрансляционных переходов: сильная способность автоматической маршрутизации ретрансляции, поток видео в реальном времени может превышать 8 переходов
- Защита от разрушений и самовосстановление: повреждение отдельного терминала не разрушит нормальную работу сети
- Режим сети: MESH, линейная сеть, точка-точка, точка-многоточка, многоточка-многоточка
- Оптимизация канала: поддержка маршрутизации QoS и устранение ненадёжных соединений для повышения стабильности работы сети
- Шифрование данных: AES256, для обеспечения безопасности передачи без снижения сквозной скорости передачи
- Сканирование спектра: проверка фонового шума и импульсных помех на выбранной частоте, и руководство по оптимальной настройке рабочей частоты
- Настраиваемая скорость: схема модуляции и кодирования (MCS) может быть настроена как адаптивная или фиксированная для удовлетворения асимметричных скоростей восходящего и нисходящего каналов или приложений с низкой скоростью и высокой надёжностью
- Управление конфигурацией: установка таких параметров, как рабочая частота, пропускная способность, мощность передачи, сетевой IP-адрес и ключи шифрования радио, и возможность динамического отображения такой информации, как топология сети, качество канала, уровень сигнала, уровень шума окружающей среды, спектральный анализ и рабочая температура
Область применения
- Наблюдение за сухопутными границами
- Наблюдение за морской поверхностью
- Защита укреплённых объектов
- Разведка на поле боя
Технические параметры
|
HP-NET6F06BM-40W-AFS |
|||||||||
|
Системные параметры |
Дальность |
Не менее 250 км, 11 Мбит/с, при условии прямой видимости (LOS) и полосе 20 МГц |
|||||||
|
Максимальная скорость передачи данных |
более 50 Мбит/с при 20 МГц |
||||||||
|
Сетевой протокол |
TCP/IP с поддержкой протокола UDP |
||||||||
|
Поддержка на прикладном уровне |
Прозрачная передача данных, IP-приложения |
||||||||
|
Шифрование |
AES256 |
||||||||
|
Сетевая структура |
Точка-точка, точка-многоточка, MANET (Mobile MESH), настраиваемая |
||||||||
|
Параметры адаптации к движению |
Более 800 км/ч |
||||||||
|
Чувствительность приемника |
-85 дБм (16QAM-3/4) при 14,2 Мбит/с на 220 км |
||||||||
|
Плотность модуляции / созвездие |
QPSK, 16QAM, 64QAM, 256QAM, адаптивная |
||||||||
|
Задержка передачи данных |
8 миллисекунд |
||||||||
|
Схема управления множественным доступом |
dTDMA (динамический TDMA) |
||||||||
|
Надёжность передачи — алгоритмы коррекции ошибок |
FEC (прямая коррекция ошибок, метод цифровой обработки сигналов для повышения надёжности передачи данных) |
||||||||
|
Запас связи |
При условии: · Коэффициент усиления бортовой антенны = 12 дБи · Коэффициент наземной антенны = 30 дБи · Видимость антенн: в поле зрения находится только одна антенна · Мощность излучения каждой антенны = 20 Вт (радиочастотный сигнал) |
||||||||
|
Конфигурация радио |
Возможность настройки в режиме реального времени («на лету») с помощью графического интерфейса конфигурации (Config GUI) без нарушения основного потока данных. |
||||||||
|
AFS - адаптивный выбор частоты (технология автоматической настройки рабочей частоты радиосистемы)
(Не совместима с технологией FHSS) |
Сканирования спектра |
Непрерывное сканирование спектра в рабочем режиме |
|||||||
|
Количество предустановленных рабочих частот |
5 частот |
||||||||
|
Ширина диапазона распространения частоты |
= ширина усилителя мощности |
||||||||
|
Время перехода (перескакивания) на «чистую» частоту |
Около нескольких микросекунд (1 мс = 1000 мкс) |
||||||||
|
Параметры радиочастот |
Форма сигнала |
COFDM+MIMO (комбинация ортогонального частотного разделения с мультиплексированием и технологии множественных входов/выходов). Конфигурации антенн: 2T2R (2 передатчика, 2 приёмника), 1T1R (1 передатчик, 1 приёмник). Настройка конфигурации: возможна во время полёта (during fly) |
|||||||
|
Рабочая частота |
Основной диапазон: 4650–4750 МГц, дополнительные частоты: в диапазоне 4,4–5 ГГц (возможно индивидуальное конфигурирование) |
||||||||
|
Радиочастотная мощность |
43 дБм × 2, регулируемая с шагом 1 дБм |
||||||||
|
Пропускная способность канала |
1,25 / 2,5 / 5 / 10 / 20 МГц, настраиваемая |
||||||||
|
Параметры передачи данных |
Скорость передачи данных |
Максимум 50+ Мбит/с при 20 МГц |
|||||||
|
Последовательная связь |
Двунаправленный асинхронный последовательный, RS232/422 |
||||||||
|
S.BUS (цифровой протокол связи, разработанный компанией Futaba для систем радиоуправления) |
Поддерживается, отдельный |
||||||||
|
Скорость передачи по последовательному порту |
9600 бит/с～230,4 Кбит/с, настраиваемая |
||||||||
|
Параметр интерфейса |
Разъем |
Разъём типа «воздушная вилка» |
|||||||
|
Интерфейс антенны |
TNC-K × 2 |
||||||||
|
Интерфейс данных |
Сетевой порт × 2, RS422 × 1, RS232 × 2 Скорость передачи данных - настраиваемая |
||||||||
|
Видео в реальном времени |
Стандарт декодирования |
H.264/H.265 с возможностью настройки |
|||||||
|
Задержка |
При передаче высокой чёткости: 150 мс |
||||||||
|
Форматы вывода видео |
1080 60P,1080 50P,1080 30P,1080 25P,1080 60I,1080 50I,720 60P, 720 50P, 720 30P, ……, адаптивный |
||||||||
|
Механика и электропотребление |
Масса |
Не более 2800 г (всего = радио + s.bus + видео) |
|||||||
|
Габариты |
176 × 162 × 60 мм (без учета разъемов и скоб) |
||||||||
|
Напряжение питания |
28~48 В постоянного тока |
||||||||
|
Потребляемая мощность |
В режиме ожидания 15 Вт, пиковая мощность 108 Вт |
||||||||
|
Условия эксплуатации |
Рабочая температура |
-40℃～+65℃ |
|||||||
|
Высота |
Не менее 40 000 футов = 12192 м над уровнем моря (AMSL) |
||||||||
|
Электромагнитная совместимость |
Соответствует требованиям EMC (электромагнитной совместимости) военных стандартов. |
||||||||
|
Температура хранения |
-40℃～+85℃ |
||||||||
|
Влажность |
Менее 95%, без конденсации |
||||||||
|
Стандарты |
Соответствие военным стандартам (MIL) |
MIL-STD-810G (стандарт испытаний на воздействие окружающей среды) |
|||||||
|
MIL-STD-461G (стандарт электромагнитной совместимости) |
|||||||||
|
MIL-STD-704F (стандарт характеристик электропитания) |
|||||||||
|
Модель |
Стоимость, доллары США |
|
HP-NET6F06BM-40W-AFS |
По запросу |
