Описание продукта

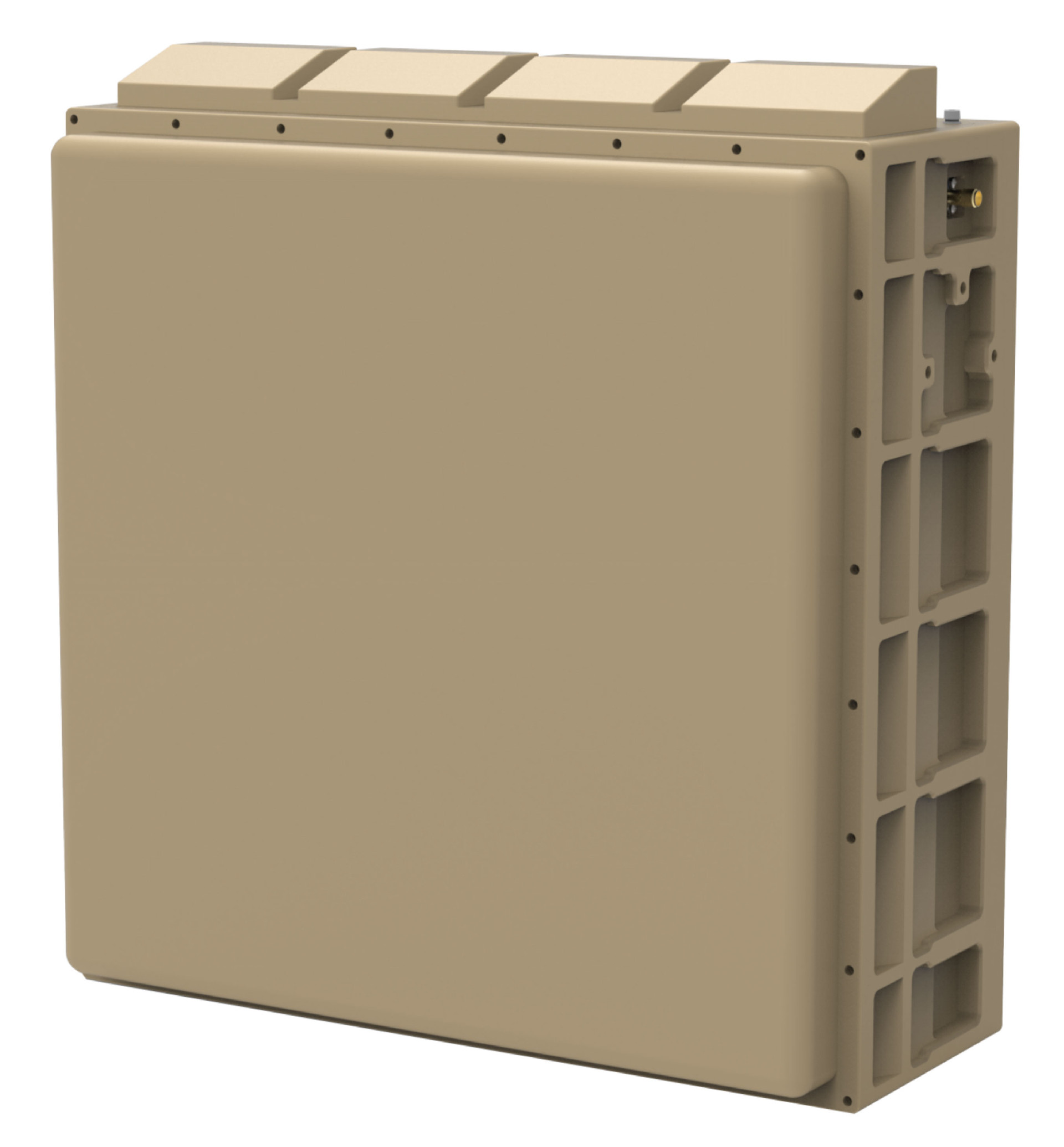

Радар для отслеживания дронов серии ES‑RD06, X‑диапазон, четырёхсторонняя антенная решётка. Устройство построено на базе полностью твердотельной, полностью когерентной импульсно‑доплеровской системы и использует технологии машинного обучения и интеллектуального распознавания на основе ИИ для обнаружения, сопровождения и идентификации «низколетящих, малоразмерных и малоскоростных» целей в любых погодных условиях.
По сравнению с радаром с обзорным сканированием (Sweep scan radar) данный радар обеспечивает функцию сопровождения нескольких целей одновременно, отличается более высокой надёжностью и лучшей способностью распознавания.
Эта серия радарных устройств обеспечивает три варианта дальности обнаружения: 3 км, 5 км и 8 км.

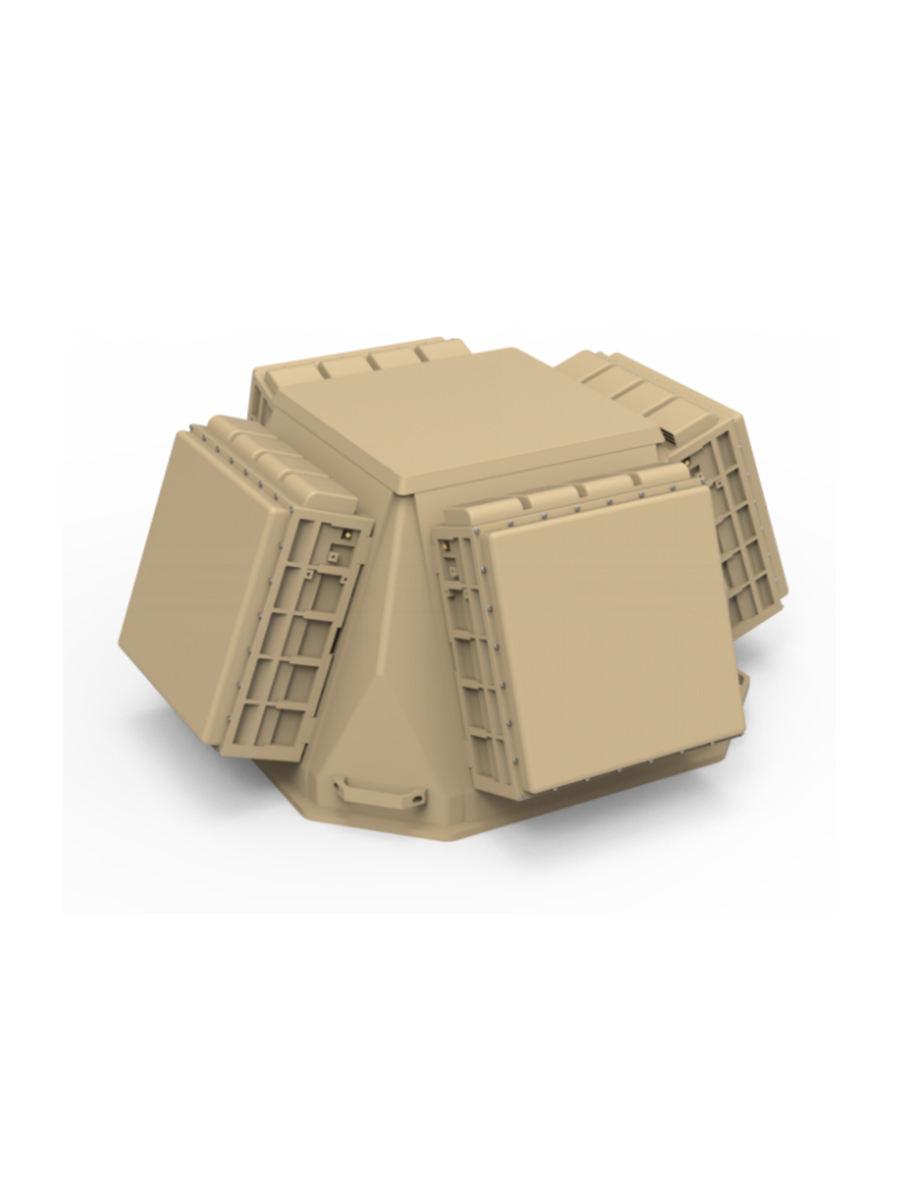

Радар серии ES‑RD07, X‑диапазон, четырёхсторонняя антенная решётка, состоит из четырёх двумерных фазированных решёток. Устройство построено на базе полностью твердотельной, полностью когерентной импульсно‑доплеровской системы и использует технологии машинного обучения и интеллектуального распознавания на основе ИИ для обнаружения, сопровождения и идентификации «низколетящих, малоразмерных и малоскоростных» целей в любых погодных условиях.
По сравнению с радаром с обзорным сканированием (Sweep scan radar) данный радар обеспечивает функцию сопровождения нескольких целей одновременно, отличается более высокой надёжностью и лучшей способностью распознавания.
Эта серия радарных устройств обеспечивает три варианта дальности обнаружения: 3 км, 5 км и 8 км.

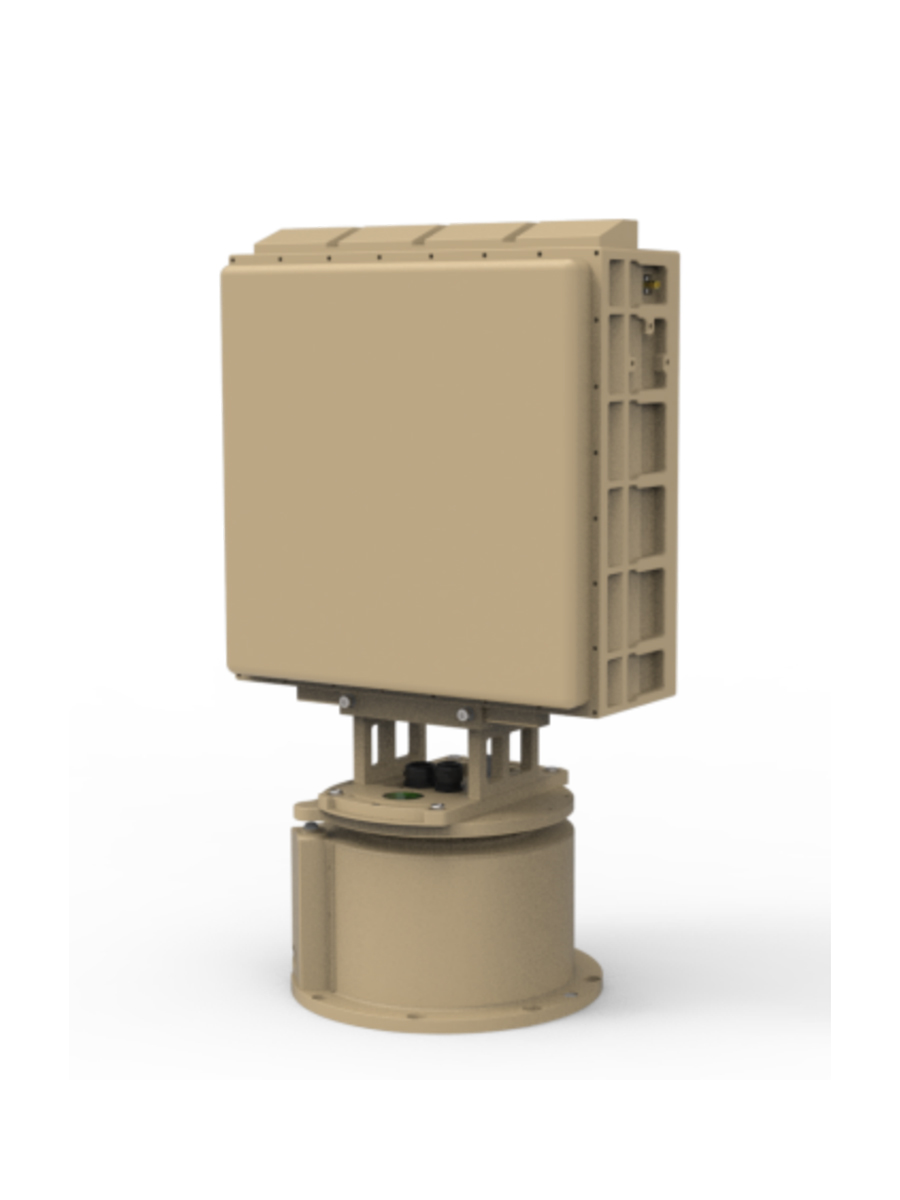

Радар серии ES‑RD08, X‑диапазон, фазированная антенная решётка (радар для отслеживания дронов) использует полностью твердотельную, полностью когерентную импульсно‑доплеровскую систему. Устройство основано на технологиях машинного обучения и интеллектуального распознавания с применением ИИ и способно обнаруживать, сопровождать и идентифицировать «низколетящие, малоразмерные и малоскоростные» цели в любых погодных условиях.
Радар работает в режиме двумерного фазового сканирования в сочетании с обзорным сканированием (Sweep scan), что обеспечивает охват всего воздушного пространства и реализуется на базе двумерной фазированной антенной решётки. При этом соотношение цены и эффективности у устройства выше.
Эта серия радарных устройств обеспечивает три варианта дальности обнаружения: 3 км, 5 км и 8 км.
Технические параметры
|
Параметр |
ES‑RD06A |
ES‑RD06B |
ES‑RD06C |
|
Тип |
ES‑RD06A |
ES‑RD06B |
ES‑RD06C |
|
Диапазон частот |
X‑диапазон |
X‑диапазон |
X‑диапазон |
|
Дальность обнаружения |
≥ 5 км (ЭПР: 0,01 м²) |
≥ 8 км (ЭПР: 0,01 м²) |
≥ 3 км (ЭПР: 0,01 м²) |
|
Мёртвая зона |
≤ 200 м |
≤ 200 м |
≤ 200 м |
|
Зона обзора |
Азимут: ±45°, угол места: 0°–30° (угол места настраивается) |
Азимут: ±45°, угол места: 0°–30° (угол места настраивается) |
Азимут: ±45°, угол места: 0°–30° (угол места настраивается) |
|
Сопровождение целей |
Функция TAS |
Функция TAS |
Функция TAS |
|
Количество сопровождаемых целей (TAS) |
≥ 6 |
≥ 6 |
≥ 6 |
|
Скорость целей |
1 м/с – 100 м/с |
1 м/с – 100 м/с |
1 м/с – 100 м/с |
|
Точность |
Расстояние: < 10 м, азимут: < 0,5°, угол места: < 0,5° |
Расстояние: < 10 м, азимут: < 0,5°, угол места: < 0,5° |
Расстояние: < 10 м, азимут: < 0,5°, угол места: < 0,5° |
|
Частота обновления данных |
Поиск: ≤ 3,5 с, TAS: ≤ 0,5 с |
Поиск: ≤ 3,5 с, TAS: ≤ 0,5 с |
Поиск: ≤ 3,5 с, TAS: ≤ 0,5 с |
|
Вес |
≤ 13 кг |
≤ 15 кг |
≤ 13 кг |
|
Питание |
DC 24 В / 220 В AC |
DC 24 В / 220 В AC |
DC 24 В / 220 В AC |
|
Потребляемая мощность |
≤ 300 Вт |
≤ 500 Вт |
≤ 220 Вт |
|
Габариты |
≤ 335 мм × 315 мм × 133 мм |
≤ 335 мм × 315 мм × 160 мм |
≤ 335 мм × 315 мм × 133 мм |
|
Рабочий диапазон температур |
−40 °C – +70 °C |
−40 °C – +60 °C |
−40 °C – +70 °C |
|
Параметр |
ES‑RD07A |
ES‑RD07B |
ES‑RD07C (четырёхсторонняя решётка) |
|
Тип |
ES‑RD07A |
ES‑RD07B |
ES‑RD07C (четырёхсторонняя решётка) |
|
Диапазон частот |
X‑диапазон |
X‑диапазон |
X‑диапазон |
|
Дальность обнаружения |
≥ 5 км (ЭПР: 0,01 м²) |
≥ 8 км (ЭПР: 0,01 м²) |
≥ 3 км (ЭПР: 0,01 м²) |
|
Мёртвая зона |
≤ 200 м |
≤ 200 м |
≤ 200 м |
|
Зона обзора |
Азимут: 360°, угол места: 0°–30° (угол места настраивается) |
Азимут: 360°, угол места: 0°–30° (угол места настраивается) |
Азимут: 360°, угол места: 0°–30° (угол места настраивается) |
|
Сопровождение целей |
TAS |
TAS |
TAS |
|
Количество сопровождаемых целей (TAS) |
≥ 24 |
≥ 24 |
≥ 24 |
|
Скорость целей |
1 м/с – 100 м/с |
1 м/с – 100 м/с |
1 м/с – 100 м/с |
|
Точность |
Расстояние: < 10 м, азимут: < 0,5°, угол места: < 0,5° |
Расстояние: < 10 м, азимут: < 0,5°, угол места: < 0,5° |
Расстояние: < 10 м, азимут: < 0,5°, угол места: < 0,5° |
|
Частота обновления данных |
Поиск: ≤ 3 с, TAS: ≤ 0,5 с |
Поиск: ≤ 3,5 с, TAS: ≤ 0,5 с |
Поиск: ≤ 3 с, TAS: ≤ 0,5 с |
|
Вес |
≤ 90 кг |
≤ 100 кг |
≤ 90 кг |
|
Питание |
DC 24 В / 220 В AC |
DC 24 В / 220 В AC |
DC 24 В / 220 В AC |
|
Потребляемая мощность |
≤ 1200 Вт |
≤ 2000 Вт |
≤ 880 Вт |
|
Габариты |
≤ 860 мм × 860 мм × 420 мм |
≤ 890 мм × 890 мм × 420 мм |
≤ 860 мм × 860 мм × 420 мм |
|
Рабочий диапазон температур |
−40 °C – +60 °C |
−40 °C – +60 °C |
−40 °C – +60 °C |
|
Параметр |
ES‑RD08A |
ES‑RD08B |
ES‑RD08C |
|
Тип |
ES‑RD08A |
ES‑RD08B |
ES‑RD08C |
|
Диапазон частот |
X‑диапазон |
X‑диапазон |
X‑диапазон |
|
Дальность обнаружения |
≥ 5 км (ЭПР: 0,01 м²) |
≥ 8 км (ЭПР: 0,01 м²) |
≥ 3 км (ЭПР: 0,01 м²) |
|
Мёртвая зона |
≤ 200 м |
≤ 100 м |
≤ 200 м |
|
Зона обзора |
Азимут: 360°, угол места: 0°–30° (угол места настраивается) |
Азимут: 360°, угол места: 0°–30° (угол места настраивается) |
Азимут: 360°, угол места: 0°–30° (угол места настраивается) |
|
Сопровождение целей |
Обзорное сканирование (Sweep scan) / функция TAS |
Обзорное сканирование (Sweep scan) / функция TAS |
Обзорное сканирование (Sweep scan) / функция TAS |
|
Скорость целей |
1 м/с – 100 м/с |
1 м/с – 100 м/с |
1 м/с – 100 м/с |
|
Точность |
Расстояние: < 10 м, азимут: < 0,5°, угол места: < 0,5° |
Расстояние: < 10 м, азимут: < 0,5°, угол места: < 1° |
Расстояние: < 10 м, азимут: < 0,5°, угол места: < 0,5° |
|
Частота обновления данных |
Поиск: ≤ 3,2 с, TAS: ≤ 0,5 с |
Поиск: ≤ 3,5 с, TAS: ≤ 0,5 с |
Поиск: ≤ 3 с, TAS: ≤ 0,5 с |
|
Вес |
≤ 28 кг |
≤ 30 кг |
≤ 28 кг |
|
Питание |
DC 24 В / 220 В AC |
DC 24 В / 220 В AC |
DC 24 В / 220 В AC |
|
Потребляемая мощность |
≤ 330 Вт |
≤ 530 Вт |
≤ 250 Вт |
|
Габариты |
≤ 586 мм × 316 мм × 240 мм |
≤ 586 мм × 316 мм × 240 мм |
≤ 586 мм × 316 мм × 240 мм |
|
Рабочий диапазон температур |
−40 °C – +60 °C |
−40 °C – +60 °C |
−40 °C – +60 °C |
|
Модель |
Стоимость, доллары США |
|
Радар для отслеживания дронов (для обнаружения на малых высотах) |
По запросу |
