Радар с синтезированной апертурой (SAR) для дрона

Описание продукта

Радар с синтезированной апертурой (SAR) для беспилотного летательного аппарата (дрона) — это современная система дистанционного зондирования, объединяющая радиолокационную технологию с платформами дронов. Её ключевая особенность заключается в способности работать в любых погодных условиях: она проникает сквозь неблагоприятные метеорологические явления (облака, туман, дождь и снег), обеспечивая получение изображений с высоким разрешением.
SAR излучает импульсные радиолокационные сигналы и принимает рассеянные эхо‑сигналы от наземных объектов. За счёт непрерывного перемещения БПЛА по траектории полёта множество эхо‑сигналов накладывается и обрабатывается, формируя эквивалентную виртуальную антенну с большой апертурой. Это позволяет достичь разрешения при съёмке, значительно превышающего размеры физической антенны (например, в Ku/X‑диапазоне оно может достигать уровня 0,1 метра).
Такой технологический прорыв даёт SAR возможность не только фиксировать геометрические характеристики наземных целей, но и анализировать материал объекта, его состояние движения и трёхмерную топографию местности — с помощью, например, поляризационного анализа и интерферометрии.
В плане тенденций технологического развития SAR движется в сторону миниатюризации и многофункциональной интеграции. Например, система NanoSAR на основе частотно‑модулированной непрерывной волны (FMCW) весит всего 1,5 килограмма, отличается низким энергопотреблением и подходит для малых беспилотных летательных аппаратов.
Одновременно применение сверхвысокочастотного (UHF) и очень высокочастотного (VHF) диапазонов повышает способность проникать сквозь листву и поверхность грунта. В сочетании с технологией полной поляризации это позволяет повысить точность классификации целей.
Современные основные платформы беспилотных летательных аппаратов (дронов), такие как DJI M350 и Zongheng CW15, уже адаптированы к SAR‑системам Ku/X‑диапазона и постепенно переходят к режиму съёмки в реальном времени и интеллектуальному анализу.

Технические параметры

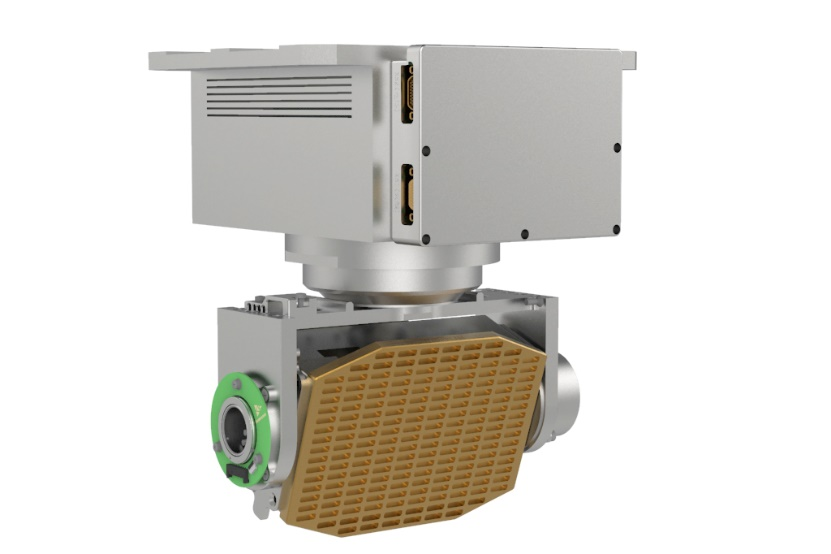

Радар с синтезированной апертурой (SAR) массой 3 кг:

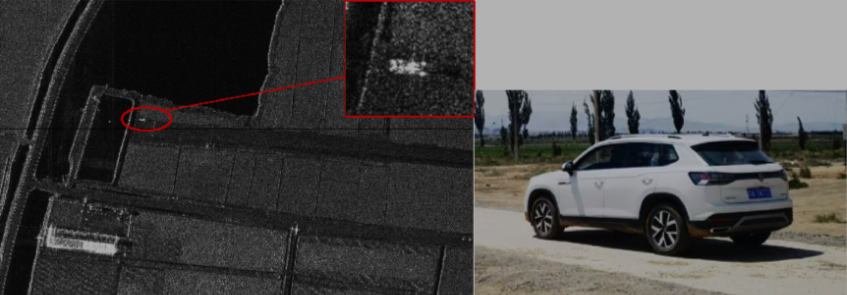

Изображение в реальном времени с разрешением 0,3 м.

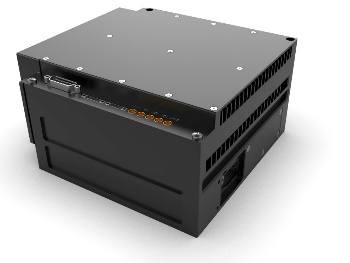

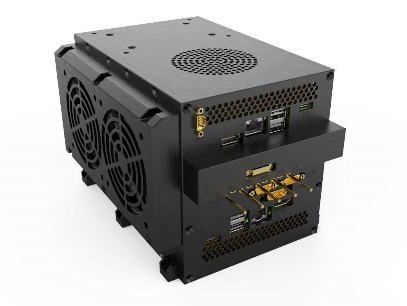

Радар с синтезированной апертурой (SAR) массой 7 кг:

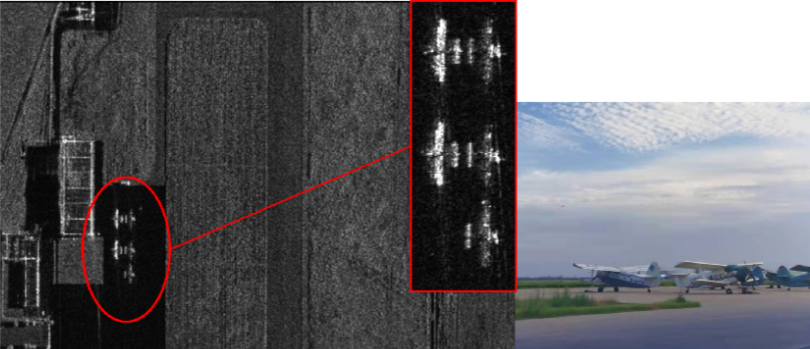

Изображение в реальном времени с разрешением 0,3 м.

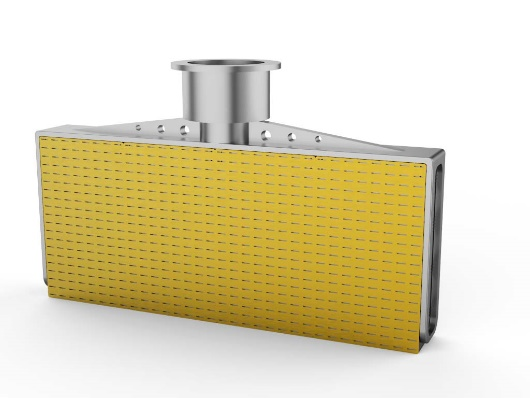

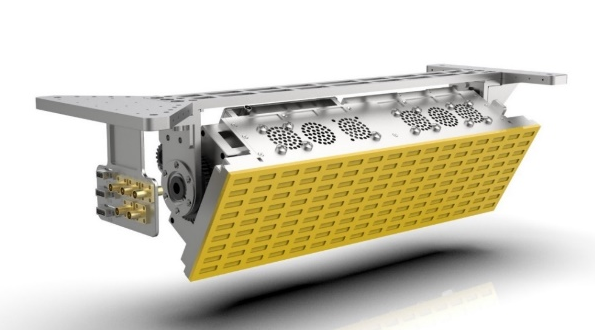

Радар с синтезированной апертурой (SAR) массой 40 кг:

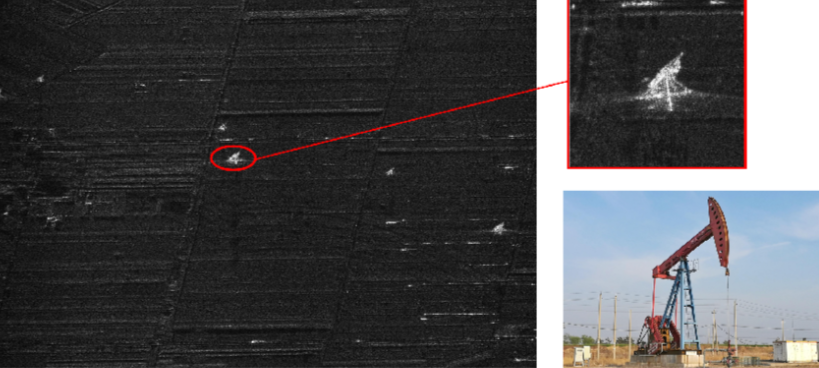

Изображение в реальном времени с разрешением 0,3 м.

Область применения

В военной и гражданской сферах роль SAR весьма значима:

1. Военная разведка. Система способна проникать сквозь растительность, выявляя замаскированные объекты (например, бронетехнику и укрытия), а также обеспечивает высокоточное позиционирование целей и оценку эффективности ударов. К примеру, радарная система Lynx SAR вооружённых сил США может обнаруживать цели на расстоянии 25 километров при высоте полёта 7500 метров и получать изображения с разрешением 0,1 метра в кластерном режиме.
2. Мониторинг чрезвычайных ситуаций. Используется для посткризисной оценки последствий землетрясений и наводнений. Путем сопоставления временных рядов снимков выявляются деформации поверхности и зоны повреждений, что помогает принимать решения по организации спасательных работ.
3. Управление ресурсами. Мониторинг роста сельскохозяйственных культур, оценка покрытия растительности в лесном хозяйстве, обнаружение подземных минеральных структур в горнодобывающей отрасли.
4. Тактическая поддержка. В сочетании с режимом индикации наземных движущихся целей (GMTI) система отслеживает траектории перемещения транспортных средств или людей в реальном времени. В режиме DMTI она способна выявлять медленно движущиеся объекты (со скоростью 1 миля в час), предоставляя ключевые данные для оценки обстановки на поле боя.
