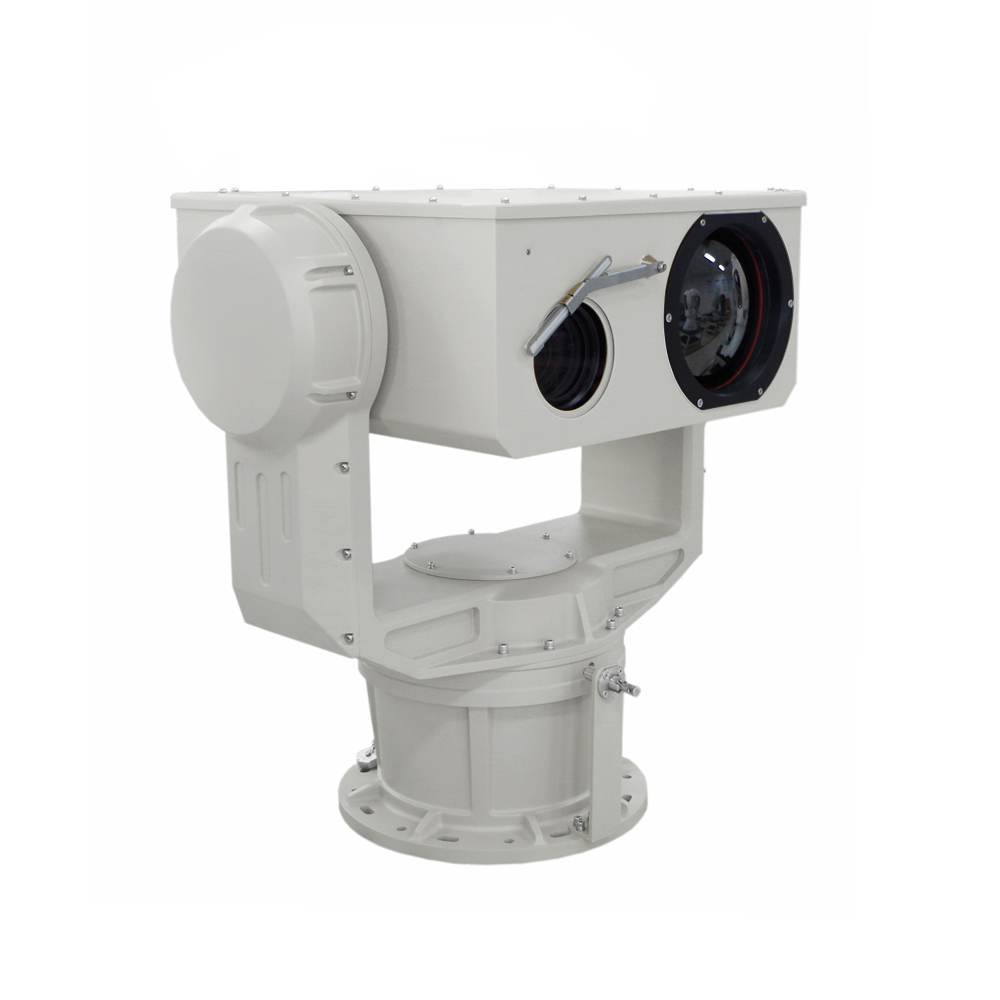

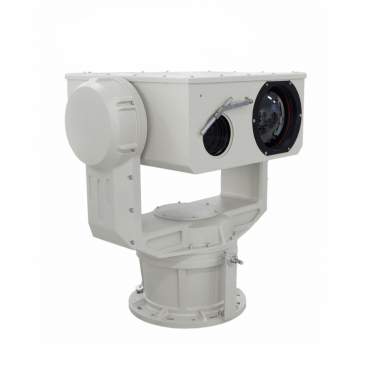

Описание продукта
Система включает длиннофокусную камеру видимого света, тепловизор с объективом большого диаметра, лазерный подсветчик сопровождения, а также опциональные модули (лазерный дальномер, системы позиционирования и навигации, цифровой компас) для наблюдения за целями на сверхдальних дистанциях.
Система объединяет изображение высокой чёткости в видимом диапазоне, тепловизионную съёмку и лазерный подсветчик. Многодиапазонное обнаружение обладает взаимодополняющими преимуществами: сочетается активное и пассивное обнаружение, выполняется сбор и совместная обработка данных из нескольких источников — это позволяет обеспечивать мониторинг днём и ночью в любых погодных условиях.
Скорость поворота достигает 80 °/с, ускорение — 100 °/с². Обеспечиваются быстрый старт и остановка, плавная работа — что помогает захватывать и отслеживать быстродвижущиеся цели.
Диапазон вращения: по азимуту — от 0° до 360°, по углу места — от –90° до +90°. Это позволяет исключить мёртвые зоны и обеспечить полное пространственное покрытие.
Используется прецизионный угловой энкодер с высокоточной системой сервоуправления с замкнутым контуром. Точность позиционирования может достигать 0,02°. Высокопроизводительный блок обработки изображений оснащён высокоточным механизмом управления фокусировкой для достижения точной автоматической фокусировки.
Применяются разнообразные передовые алгоритмы обнаружения целей и модули автоматического сопровождения, разработанные на основе алгоритмов слежения и дополненные высокоточным сервоуправлением. Это обеспечивает стабильное сопровождение цели при быстром полёте и изменении направления движения.
Система поддерживает обнаружение вторжения цели и движения, классификацию и идентификацию целей, сигнализацию по горячим точкам, взаимодействие с радаром, 3D‑позиционирование с зумом и другие функции. Эти возможности существенно повышают уровень автоматизации, информатизации и беспилотной работы системы.
Для повышения надёжности предусмотрены: защита от мощных тепловых источников, мониторинг внутренней температуры, направленный промышленный антиобледенитель.
Корпус изготовлен из высокопрочного алюминиевого сплава. Применяется внутренняя и внешняя двухслойная трёхзащитная технология. Система имеет степень защиты IP66 (защита от дождя и пыли), устойчива к коррозии и электромагнитным помехам. Конструкция рассчитана на длительную эксплуатацию в суровых полевых условиях.
Технические параметры
|
Модель |
CQ-DMA-TVC610C23-4150D2 |
||
|
Эффективная дистанция (радиус действия) (DRI) |
Транспортное средство (2,3×2,3 м) |
Обнаружение: 17,4 км; Распознавание: 5 км; Идентификация: 2,5 км |
|
|
Человек (1,8×0,6 м) |
Обнаружение: 6,8 км; Распознавание: 2,3 км; Идентификация: 1,5 км |
||
|
Тепловой |
Дрон |
Отслеживание: 1,5 км |
|
|
Видимый |
Отслеживание: 2 км |
||
|
Тепловизионный сенсор |
Сенсор |
Неохлаждаемый FPA сенсор |
|
|
Эффективные пиксели |
640x512, 50 Гц |
||
|
Размер пикселя |
12 мкм |
||
|
NETD |
Не более 30 мК |
||
|
Спектральный диапазон |
7,5 – 14 мкм, LWIR (длинноволновое ИК) |
||
|
Объектив тепловизора |
Фокусное расстояние |
22-230 мм, 10-кратное увеличение |
|
|
Поле зрения (FOV) |
19,8°×15,8° - 1,9°×1,5° |
||
|
Угловой радиус |
0,55–0,05 мрад |
||
|
Цифровое увеличение |
1–8Х |
||
|
Видимая камера |
Сенсор |
1/1,8-дюймовая CMOS-матрица звездного уровня (Star Level), встроенный двойной фильтр ICR с переключением день/ночь |
|
|
Разрешение |
4 мп |
||
|
Частота кадров |
32 Кбит/с - 16 Мбит/с, 60 Гц |
||
|
Мин. освещенность |
0.05 люкс (цвет), 0.01 люкс (ч/б) |
||
|
Объектив видимого диапазона |
Размер объектива |
25–500 мм, 20-кратное увеличение |
|
|
Стабилизация изображения |
Поддерживается |
||
|
Противотуманная функция |
Поддерживается |
||
|
Управление фокусировкой |
Ручное/Автоматическое |
||
|
Цифровое увеличение |
16-кратное увеличение |
||
|
Изображение |
Стабилизация изображения |
Поддержка электронной стабилизации изображения |
|
|
Улучшение |
Стабильная рабочая температура без ТЕС (термоэлектрического охлаждения), время запуска менее 4 секунд |
||
|
SDE |
Поддержка цифровой обработки изображений SDE |
||
|
Псевдоцвета |
16 псевдоцветов и ч/б, инверсия ч/б |
||
|
AGC (автоматическая регулировка усиления) |
Поддерживается |
||
|
Измерительная линейка |
Поддерживается |
||
|
PTZ |
Точность |
0,02°, импульсный прецизионный мотор, сервопривод с цифровым измерением угла |
|
|
Вращение |
Панорамирование: 0 – 360°, наклон: -90° ~ +90° |
||
|
Скорость |
Панорамирование: 0,01 – 80°/с, наклон: 0,01 – 60°/с |
||
|
Предустановки |
255 |
||
|
Патруль |
Вентилятор/Очиститель/Нагреватель установлены |
||
|
Разделение |
Конструкция с разделением на верхнюю и нижнюю части, возможность упаковки и транспортировки, быстрое комбинирование |
||
|
Нулевая коррекция |
Поддержка установки нулевого положения панорамирования и наклона |
||
|
Моторы |
Бесщёточный мотор |
||
|
Время позиционирования |
Менее 4 секунд |
||
|
Обратная связь по углам |
Поддерживает функции работы в реальном времени, запроса возврата и позиционирования для горизонтальных углов и углов наклона |
||
|
Интерфейс |
Ethernet |
RJ45 |
|
|
Протокол |
IPv4/IPv6, HTTP, HTTPS, 802.1x, Qos, FTP, SMTP, UPnP, SNMP, DNS, DDNS, NTP, RTSP, RTP, TCP, UDP, IGMP, ICMP, DHCP, PPPoE, ONVIF |
||
|
Питание |
DC48В |
||
|
Сжатие |
H.265 / H.264 / MJPEG |
||
|
Условия эксплуатации |
Рабочая температура |
от -25°C до +55°C |
|
|
Температура хранения |
от -35°C до +75°C |
||
|
Влажность |
Менее 90% |
||
|
Степень защиты |
IP66 |
||
|
Корпус |
Покрытие PTA с тройной защитой, устойчивость к коррозии морской водой, авиационный водонепроницаемый разъем |
||
|
Ветроустойчивость |
Сферическая конструкция с защитой от вибраций и устойчивостью к сильному ветру скоростью до 33 м/с |
||
|
Защита от запотевания/солёности |
PH 6,5–7,2 (не менее 700 часов) |
||
|
Модель |
Стоимость, доллары США |
|
CQ-DMA-TVC610C23-4150D2 |
По запросу |
