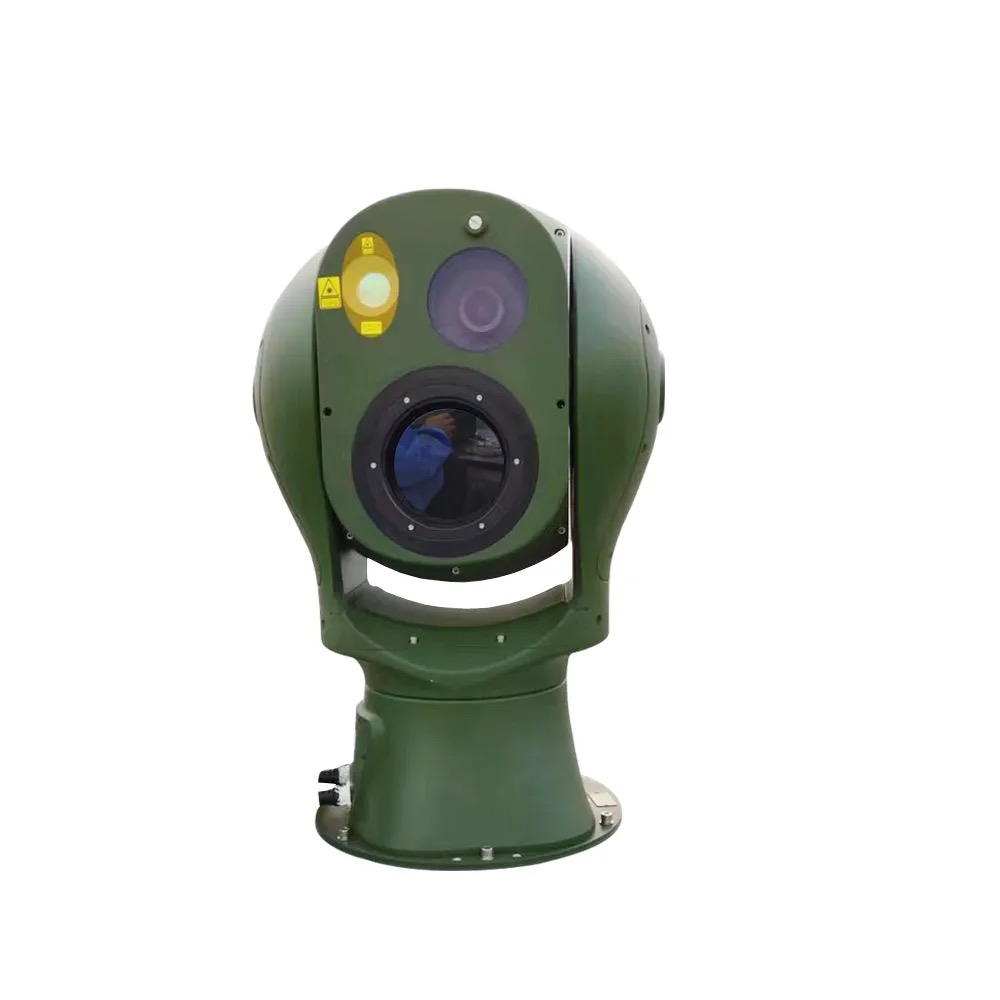

Описание продукта
Система поддерживает камеру видимого света с большим увеличением и тепловизор большого диаметра для наблюдения за целями на сверхдальних дистанциях.
В состав системы входят: изображение высокой чёткости в видимом диапазоне, тепловизионная съёмка, лазерный дальномер (LRF — опционально). Преимущества многодиапазонного обнаружения взаимодополняют друг друга. Благодаря сочетанию активного и пассивного методов обнаружения, а также агрегации и обработки данных из нескольких источников цель не может остаться незамеченной. Система удовлетворяет требованиям круглосуточного мониторинга в любых погодных условиях.
Скорость вращения достигает 80 °/с, ускорение — 100 °/с². Обеспечиваются быстрый старт и остановка, плавная работа — это помогает оперативно захватывать и отслеживать движущиеся цели.
Диапазон вращения: по азимуту — от 0° до 360°, по углу места — от –90° до +90°. Это позволяет исключить мёртвые зоны и обеспечить полное пространственное покрытие.
Применяется прецизионный угловой энкодер с высокоточной системой сервоуправления с замкнутым контуром. Точность позиционирования достигает 0,02°. Высокопроизводительный блок обработки изображений оснащён высокоточным механизмом управления фокусировкой для реализации точной автоматической фокусировки.
Модуль автоматического слежения разработан с использованием разнообразных передовых алгоритмов обнаружения и отслеживания целей и дополнен высокоточным сервоуправлением. Точность слежения достигает ±0,5 мрад, что обеспечивает стабильное сопровождение цели при быстром полёте и изменении направления движения.
Функциональные возможности: сигнализация по горячим точкам, сигнализация о вторжении в регион, сигнализация о пересечении границы, отслеживание целей, распознавание малых целей на большом расстоянии и др. Это повышает уровень автоматизации, информатизации и работы в беспилотном режиме.
Система имеет многоуровневую защиту: внутренний мониторинг температуры, направленный промышленный антиобледенитель — это повышает надёжность системы.
Степень защиты — IP67. Корпус покрыт высокоэффективной антикоррозийной краской, использованы разъёмы с высокой коррозионной стойкостью. Это гарантирует стабильную работу устройства в течение длительного времени в суровых условиях наружной эксплуатации.
Технические параметры
|
Модель |
CQ-ZS50-TVC610C23-4150D-2LRF |
||
|
Эффективная дистанция (радиус действия) (DRI) |
Транспортное средство (2,3×2,3 м) |
Обнаружение: 17,4 км; Распознавание: 5 км; Идентификация: 2,5 км |
|
|
Человек (1,8×0,6 м) |
Обнаружение: 6,8 км; Распознавание: 2,3 км; Идентификация: 1,5 км |
||
|
Тепловой |
Дрон |
Отслеживание: 1,5 км |
|
|
Видимый |
Отслеживание: 2 км |
||
|
Тепловизионный сенсор |
Сенсор |
Неохлаждаемый датчик FPA пятого поколения |
|
|
Эффективные пиксели |
640x512, 50 Гц |
||
|
Размер пикселя |
12 мкм |
||
|
NETD |
Не более 30 мК |
||
|
Спектральный диапазон |
7,5 – 14 мкм, LWIR (длинноволновое ИК) |
||
|
Объектив тепловизора |
Фокусное расстояние |
22-230 мм, 10-кратное увеличение |
|
|
Поле зрения (FOV) |
19,8°×15,8° - 1,9°×1,5° |
||
|
Угловой радиус |
0,55–0,05 мрад |
||
|
Цифровое увеличение |
1–8Х |
||
|
Видимая камера |
Сенсор |
1/2,8-дюймовая CMOS-матрица звездного уровня (Star Level), встроенный двойной фильтр ICR с переключением день/ночь |
|
|
Разрешение |
4 мп |
||
|
Частота кадров |
32 Кбит/с - 16 Мбит/с, 60 Гц |
||
|
Мин. освещенность |
0.05 люкс (цвет), 0.01 люкс (ч/б) |
||
|
Объектив видимого диапазона |
Размер объектива |
8–500 мм, 62-кратное увеличение |
|
|
Стабилизация изображения |
Поддерживается |
||
|
Противотуманная функция |
Поддерживается |
||
|
Управление фокусировкой |
Ручное/Автоматическое |
||
|
Цифровое увеличение |
16-кратное увеличение |
||
|
LRF (лазерный дальномер) |
Эффективная длина |
2 км |
|
|
Изображение |
Стабилизация изображения |
Поддержка электронной стабилизации изображения |
|
|
Улучшение |
Стабильная рабочая температура без ТЕС (термоэлектрического охлаждения), время запуска менее 4 секунд |
||
|
SDE |
Поддержка цифровой обработки изображений SDE |
||
|
Псевдоцвета |
16 псевдоцветов и ч/б, инверсия ч/б |
||
|
AGC (автоматическая регулировка усиления) |
Поддерживается |
||
|
Измерительная линейка |
Поддерживается |
||
|
PTZ |
Точность |
0,005°, импульсный прецизионный мотор, сервопривод с цифровым измерением угла |
|
|
Вращение |
Панорамирование: 0 – 360°, наклон: -90° ~ +90° |
||
|
Скорость |
Панорамирование: 0,01 – 200°/с, наклон: 0,01 – 90°/с (ускорение: 150°/с) |
||
|
Предустановки |
255 |
||
|
Патруль |
16 маршрутов патрулирования, 256 предустановок для каждого маршрута |
||
|
Режим патрулирования |
Предустановленная позиция/шаблонное сканирование/круизное сканирование/вертикальное сканирование/сканирование кадра/панорамное сканирование/сканирование «яблочной кожуры» (по спирали)/горизонтальное секторное сканирование |
||
|
Улучшение |
Вентилятор/Очиститель/Нагреватель установлены |
||
|
Разделение |
Конструкция с разделением на верхнюю и нижнюю части, возможность упаковки и транспортировки, быстрое комбинирование |
||
|
Нулевая коррекция |
Поддержка установки нулевого положения панорамирования и наклона |
||
|
Моторы |
Бесщёточный мотор |
||
|
Время позиционирования |
Менее 4 секунд |
||
|
Обратная связь по углам |
Поддерживает функции работы в реальном времени, запроса возврата и позиционирования для горизонтальных углов и углов наклона |
||
|
Интерфейс |
Ethernet |
RJ45 |
|
|
Протокол |
IPv4/IPv6, HTTP, HTTPS, 802.1x, Qos, FTP, SMTP, UPnP, SNMP, DNS, DDNS, NTP, RTSP, RTP, TCP, UDP, IGMP, ICMP, DHCP, PPPoE, ONVIF |
||
|
Питание |
DC48В |
||
|
Сжатие |
H.265 / H.264 / MJPEG |
||
|
Условия эксплуатации |
Рабочая температура |
от -25°C до +55°C |
|
|
Температура хранения |
от -35°C до +75°C |
||
|
Влажность |
Менее 90% |
||
|
Степень защиты |
IP67 |
||
|
Корпус |
Покрытие PTA с тройной защитой, устойчивость к коррозии морской водой, авиационный водонепроницаемый разъем |
||
|
Ветроустойчивость |
Сферическая конструкция с защитой от вибраций и устойчивостью к сильному ветру скоростью до 33 м/с |
||
|
Защита от запотевания/солёности |
PH 6,5–7,2 (не менее 700 часов) |
||
|
Питание |
250 Вт (пиковая); 50 Вт (стабильная) |
||
|
Модель |
Стоимость, доллары США |
|
CQ-ZS50-TVC610C23-4150D-2LRF |
По запросу |
