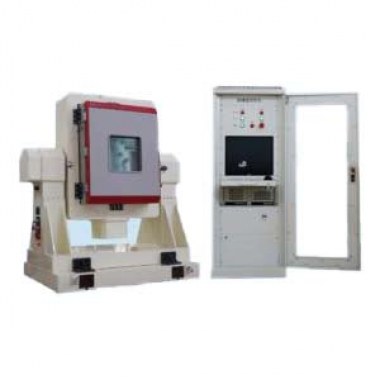

Двухосевой поворотный стол с контролем температуры имеет конструкцию UOT, которая позволяет вращать его в обоих направлениях по азимуту и углу наклона. Может использоваться для тестирования и калибровки инерциальных устройств в условиях высоких и низких температур. Поворотный стол приводится в движение непосредственно моментным двигателем постоянного тока и питается от ШИМ-драйвера. Стол установлен внутри термобокса, максимальный диаметр установки может достигать 1000 мм. Термобокс может быть изготовлен по индивидуальному заказу в соответствии с требованиями пользователя.
Технические параметры
|
Технический индекс |
Ось внутреннего кольца |
Ось наружного кольца |
Ось внутреннего кольца |
Ось наружного кольца |
||
|
Размеры в духовке |
600x600x600 мм |
750x750x650 мм |
||||
|
Диаметр большой площади |
500 мм |
600 мм |
||||
|
Максимальный вес груза |
60 кг |
100 кг |
||||
|
Максимальный размер нагрузки |
400x450 мм |
500x500 мм |
||||
|
Токопроводящее скользящее кольцо |
Стандартная конфигурация состоит из 60 колец, но её можно изменить по запросу |
Стандартная конфигурация состоит из 60 колец, но её можно изменить по запросу |
||||
|
Диапазон углов |
Обе оси непрерывны |
Обе оси непрерывны |
||||
|
Схема движения |
Положение, скорость, тряска |
Положение, скорость |
Положение, скорость, тряска |
Положение, скорость |
||
|
Точность позиционирования |
||||||
|
Точность позиционирования |
2 |
3 |
2 |
3 |
||
|
Контрольное разрешение |
0.0001° |
0.0001° |
0.0001° |
0.0001° |
||
|
Повторяемость |
1 |
1 |
1 |
1 |
||
|
Точность оценки |
||||||
|
Диапазон скоростей |
1200° /с |
400°/с |
1200°/с |
400°/с |
||
|
Скорость, точность и стабильность |
0–1°/с |
2x10-3 |
2x10-3 |
|||
|
1–10°/с |
2x10-4 |
2x10-4 |
||||
|
10–360°/с |
2x10-5 |
2x10-5 |
||||
|
Разрешение скорости |
0,001°/с |
0,001°/с |
||||
|
Динамические характеристики |
||||||
|
Максимальное угловое ускорение |
1500°/с2 |
400°/с2 |
800°/с2 |
300°/с2 |
||
|
Механическая точность |
||||||
|
Точность вращения |
1.5 |
2 |
1.5 |
2 |
||
|
Материал Mesa |
Супердюралюминий / нержавеющая сталь |
|||||
|
Биение таблицы |
0,02 мм |
|||||
|
Перпендикулярность |
3 |
|||||
|
Электрический интерфейс |
||||||
|
Внешний электрический интерфейс |
RS232/RS422 |
|||||
|
Интерфейс пользовательского канала |
Навигационная интерполяция |
|||||
|
Блок контроля температуры |
||||||
|
Условный индекс |
Равномерность температуры: 2 ℃ Отклонение температуры: 2 ℃ Колебания температуры: 0,5 ℃ Скорость нагрева и охлаждения: 3 ℃/с |
|||||
|
Другие варианты |
||||||
|
Настольное или нагрузочное монтажное оборудование может быть изготовлено по индивидуальному заказу |
||||||
|
Повышение точности позиционирования, скорости и ускорения для увеличения стоимости. Снижение точности позиционирования, скорости и ускорения для снижения стоимости |
||||||
|
Вы можете настроить токопроводящие контактные кольца, расширяемые сетевые порты и оптоволоконные порты |
||||||
|
Индикаторы температуры можно настроить по своему усмотрению, а также интегрировать с программным обеспечением для поворотного стола и контроля температуры |
||||||
|
Модель |
Стоимость, доллары США |
|
ER-TCT-02 |
По запросу |
