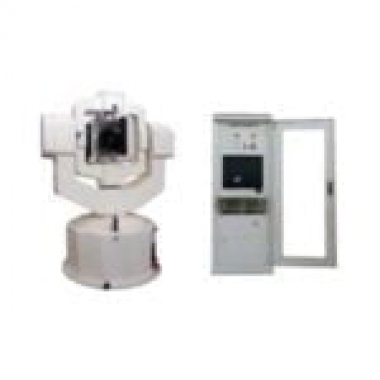

Трехосный поворотный стол для измерения скорости/положения в основном используется для тестирования и калибровки инерциальной навигационной системы, а также может использоваться для тестирования отдельных устройств, таких как гироскоп, акселерометр и другие инерциальные устройства. В целом, он имеет вертикальную конструкцию UOO или UUT. Для прямого привода используется бесщеточный моментный двигатель постоянного тока, абсолютный датчик используется в качестве обратной связи по углу, а система управления имеет модульную конструкцию. Может вращаться в трех направлениях: по азимуту, тангажу и крену. Режим движения включает в себя положение, скорость и размах.
Технические параметры
|
Технический индекс |
Ось внутреннего кольца |
Центральная ось кольца |
Ось наружного кольца |
||
|
Максимальная грузоподъемность |
40–80 кг |
||||
|
Пространство для установки нагрузки |
Дополнительные характеристики и модели: 320 мм x 320 мм; 420 мм x 420 мм; 520 мм x 520 мм; 700 мм x 700 мм |
||||
|
Диаметр поверхности стола для вертикального тестируемого устройства и горизонтальной тестовой конструкции |
Дополнительные характеристики и модели: 320 мм; 450 мм; 600 мм |
||||
|
Токопроводящее скользящее кольцо |
Стандартная конфигурация состоит из 60 колец, но её можно изменить по запросу |
||||
|
Диапазон углов |
Непрерывная бесконечность |
Непрерывная бесконечность |
Непрерывная бесконечность |
||
|
Схема движения |
Положение, скорость, размах |
Положение, скорость, размах |
Положение, скорость, размах |
||
|
Точность позиционирования |
|||||
|
Точность позиционирования |
3 |
3 |
3 |
||
|
Контрольное разрешение |
0.0001° |
0.0001° |
0.0001° |
||
|
Повторяемость |
1 |
1 |
1 |
||
|
Точность оценки |
|||||
|
Диапазон скоростей |
0,001~600°/с |
0,001–400°/с |
0,001–200°/с |
||
|
Скорость, точность и стабильность |
0–1°/с |
1x10-3 в среднем 1° |
1x10-3 в среднем 1° |
1x10-3 в среднем 1° |
|
|
1–10°/с |
1x10-4 в среднем 10° |
2x10-4 в среднем 10° |
1x10-4 в среднем 10° |
||
|
10–360°/с |
1x10-5 в среднем за 360° |
1x10-5 в среднем за 360° |
1x360-5 в среднем 360° |
||
|
Разрешение скорости |
0,001°/с |
0,001°/с |
0,001°/с |
||
|
Динамические характеристики |
|||||
|
Максимальное угловое ускорение |
400°/с2 |
300°/с2 |
200°/с2 |
||
|
Механическая точность |
|||||
|
Точность вращения |
2 |
2 |
2 |
||
|
Перпендикулярность оси |
Оба равны 2 |
Оба равны 2 |
Оба равны 2 |
||
|
Пересечение трех осей |
SR0.3 мм |
SR0.3 мм |
SR0.3 мм |
||
|
Электрический интерфейс |
|||||
|
Внешний электрический интерфейс |
RS232/RS422 |
||||
|
Интерфейс пользовательского канала |
Навигационный слот |
||||
|
Другие варианты |
|||||
|
Место для установки стола или груза можно изменить по вашему желанию |
|||||
|
Повышение точности позиционирования, скорости и ускорения для увеличения стоимости; снижение точности позиционирования, скорости и ускорения для снижения стоимости |
|||||
|
Токопроводящее контактное кольцо можно изготовить на заказ |
|||||
|
Высокочастотная и оптоволоконная кольцевая дорожка — по желанию |
|||||
|
Коммуникационные порты, такие как сетевые порты и оптоволоконные порты, можно расширить |
|||||
|
Модель |
Стоимость, доллары США |
|
ER-PRT-03 |
По запросу |
