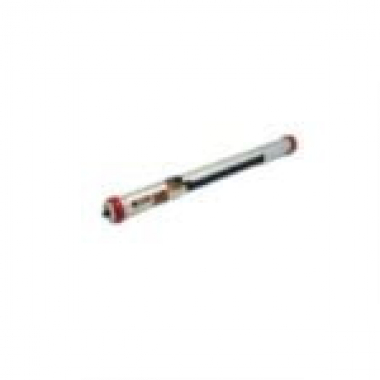

Высокотемпературный феррозондовый датчик направления специально разработан для высокоточного измерения углов поворота, наклона и азимутальной ориентации инструмента при каротаже скважин и бурении.
Устройство состоит из 3-осевого феррозондового магнитометра и 3-осевого акселерометра. Питается от источника постоянного тока напряжением 10–36 В и передает данные в цифровом формате через асинхронный передатчик UART. ER-OS-07H оснащен функцией температурной компенсации, которая позволяет системе обеспечивать точность 0,1°, 0,1° для торца инструмента и ±0,3° для азимутального угла.
Технические параметры
|
Склонность |
0.1° |
|
Поверхность инструмента |
0.1° |
|
Азимут |
0.3°-90° |
|
1°-10° |
|
|
2°-5° |
|
|
Электрический интерфейс |
|
|
Диапазон входного напряжения |
10–36 В |
|
Входной ток |
75 мА при ±15 В |
|
Логический уровень |
TTL/CMOS |
|
Скорость передачи в бодах |
От 9600 (по умолчанию) до 115 200 |
|
Коммуникационное предложение |
ASCⅡ или двоичный код |
|
Рабочая температура |
|
|
Область температурной компенсации |
0–175 °C |
|
Диапазон температур хранения |
от -40 до 160 °C |
|
Параметры контура |
|
|
Диаметр |
31 мм |
|
Длина |
384 мм |
|
Соединитель |
MDM9SH003P (MDM15PH003F) |
|
Соответствующий соединитель |
MDM9PH003L (MDM15SH003L) |
|
Модель |
Стоимость, доллары США |
|
По запросу |
