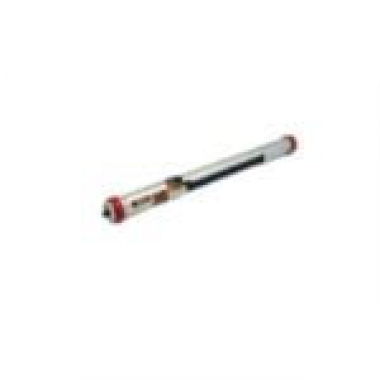

Высокоточный феррозондовый датчик направления предназначен для высокоточного измерения углов поворота, наклона и азимутальной ориентации инструмента при каротаже скважин и бурении.
Устройство состоит из 3-осевого феррозондового магнитометра и 3-осевого акселерометра. Питается от постоянного тока напряжением 10–36 В и передает данные в цифровом формате через асинхронный передатчик UART. Оснащен функцией температурной компенсации, которая позволяет системе обеспечивать точность 0,1°, 1° по торцу инструмента и 0,3° по азимутальному углу.
Технические характеристики
- Наклонно-направленное бурение, геологическое сопровождение;
- MWD/LWD.
Технические параметры
|
Точность измерения |
|
|
Склонность |
0.1° |
|
Поверхность инструмента |
1° при INC 10° |
|
Азимут |
0,3° при наклоне 90° |
|
1° при INC 10° |
|
|
2° при наклоне 5° |
|
|
Электрический интерфейс |
|
|
Диапазон входного напряжения |
10–36 В |
|
Входной ток |
75 мА при +15 В |
|
Цифровой интерфейс |
UART/RS232 |
|
Скорость передачи в бодах |
9600-115200 |
|
Коммуникационное предложение |
ASCⅡ или двоичный код |
|
Рабочая температура |
|
|
Диапазон рабочих температур |
от -40 до 150 °C |
|
Диапазон температур хранения |
-50 ℃ ~ 160 ℃ |
|
Параметры контура |
|
|
Диаметр |
31 мм |
|
Длина |
384 мм |
|
Соединитель |
MDM9SH003P (MDM15PH003F) |
|
Соответствующий соединитель |
MDM9PH003L (MDM15SH003L) |
|
Модель |
Стоимость, доллары США |
|
ER-OS-07 |
По запросу |
