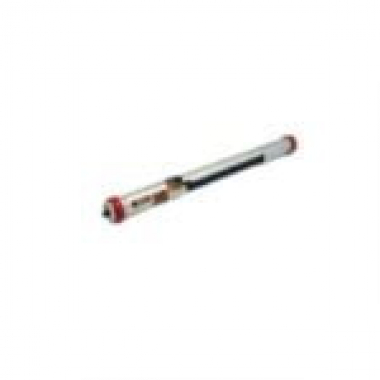

Динамический направляющий узел с феррозондом включает в себя трёхосевой высокотемпературный высокоточный датчик ускорения и высокотемпературный феррозондовый датчик. В устройстве используется 24-битный АЦП с высоким разрешением для оцифровки выходного сигнала датчика с целью компенсации температурного дрейфа и квадратурной компенсации. Датчик может точно измерять угол наклона скважины, угол наклона торца инструмента и азимутальный угол в диапазоне 0–150 °C.
Технические характеристики
- Устойчивость к высоким температурам;
- Устойчивость к вибрации и ударам;
- Динамические измерения при вращении;
- Низкое энергопотребление.
Технические параметры
|
Азимут статический |
наклон 10° |
1 |
° |
|
Азимут динамический |
наклон 45°, 300 об/мин |
1.5 |
|
|
Наклон статический |
0-180° |
0.1 |
|
|
Наклон динамический |
300 Об/мин |
0.2 |
|
|
Синусоидальная вибрация |
20–100 Гц, 6 ГГц |
0.2 |
|
|
Поверхность инструмента статическая |
наклон 10° |
1 |
|
|
Рабочая температура |
0-150 |
℃ |
|
|
Температура хранения |
-40-160 |
||
|
Входное напряжение |
10-36 |
В |
|
|
Входной ток |
80 |
мА |
|
|
Интерфейс |
TTL |
||
|
Скорость передачи в бодах |
9600 |
Гц |
|
|
Скорость запроса данных |
2 |
Время/Сек |
|
|
Модель |
Стоимость, доллары США |
|
ER-DOS-03 |
По запросу |
