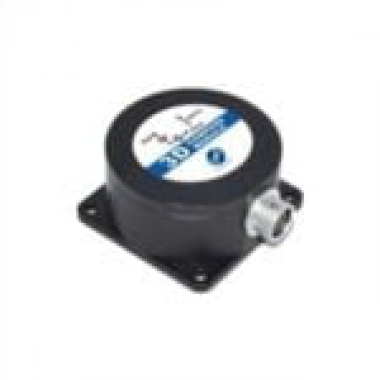

Высокоточный трёхмерный электронный компас, в котором используются алгоритмы калибровки по твёрдому и мягкому железу для получения высокоточной информации о направлении в диапазоне наклона 80°. Отличается небольшими размерами и низким энергопотреблением, что делает его более подходящим для систем измерения, чувствительных к энергопотреблению.
Технические характеристики
- Индивидуальное боевое снаряжение;
- Определение местоположения спутниковой солнечной антенны;
- Автономный наземный транспорт;
- Горнодобывающая техника, оборудование для лесозаготовок;
- Медицинское оборудование;
- Определение местоположения и навигация с помощью БПЛА;
- Мониторинг с помощью наклона;
- Управление углом наклона различной инженерной техники;
- Мониторинг мостовых дамб.
Технические параметры
|
Параметр направления по компасу |
Точность определения курса |
0,5° Шаг 40° |
|
0,7° Угол наклона 60° |
||
|
1° Угол наклона 80° |
||
|
Разрешение |
0.01° |
|
|
Повторяемость |
0.1° |
|
|
Параметр наклона компаса |
Точность шага |
0.1° |
|
Точность крена |
0,1° для угла наклона 80 ° |
|
|
Точность шага |
0.1° |
|
|
Диапазон наклона |
80° |
|
|
Калибровка |
Калибровка твердого железа |
ДА |
|
Калибровка мягкого железа |
ДА |
|
|
Калибровка наклона |
ДА |
|
|
Физическое свойство |
Размер |
60x59х29 мм |
|
Вес |
180 г |
|
|
Интерфейсный разъем RS232/RS485 |
6-контактный |
|
|
Характеристики интерфейсов |
Задержка запуска |
50 мс |
|
Максимальная частота дискретизации |
50 раз в секунду |
|
|
Скорость передачи данных по RS-232 |
Скорость передачи данных 100–500 Кбит/с |
|
|
Связь по протоколу RS-485 |
Необязательный |
|
|
TTL - связь |
Необязательный |
|
|
Выходной формат |
Двоичный высокопроизводительный протокол |
|
|
Источник питания |
Напряжение |
Постоянный ток + 5 В |
|
Ток максимальный |
40 мА |
|
|
Рабочий режим |
35 мА |
|
|
Окружающая среда |
Температура хранения |
От -40 ℃ до +125 ℃ |
|
Рабочая температура |
-40 ℃ ~ +85 ℃ |
|
|
Устойчивость к вибрации |
3000 г |
|
Модель |
Стоимость, доллары США |
|
ER-EC-385CAN |
По запросу |
