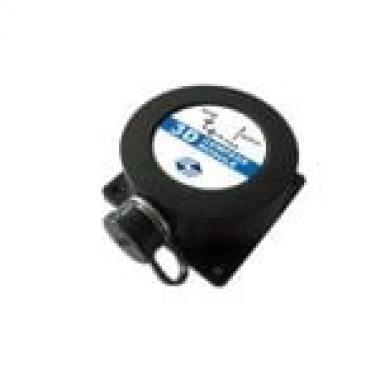

Высокоточный 3D электронный компас, который использует алгоритмы калибровки как по твёрдому, так и по мягкому железу для получения высокоточной информации о курсе в диапазоне наклона 80°. Отличается небольшим объёмом и низким энергопотреблением и больше подходит для измерительных систем с низким энергопотреблением и высокой чувствительностью к объёму.
Технические характеристики
- Индивидуальное боевое снаряжение;
- Позиционирование спутниковой солнечной антенны;
- Низкоскоростной автомобиль;
- Горнодобывающая техника, оборудование для лесозаготовок;
- Медицинское оборудование;
- Выравнивание с помощью гироскопа;
- Позиционирование и навигация беспилотных летательных аппаратов;
- Мониторинг на основе наклона;
- Управление углом наклона различной строительной техники;
- Проверка мостов и плотин.
Технические параметры
|
Параметр заголовка |
Точность определения курса |
0,5° Шаг 40° |
|
0,7° Угол наклона 60° |
||
|
1° Угол наклона 80° |
||
|
Разрешение |
0.01° |
|
|
Повторяемость |
0.1° |
|
|
Параметр наклона компаса |
Точность шага |
0.1° |
|
Точность крена |
0,1° для угла наклона 80 ° |
|
|
Точность шага |
0.1° |
|
|
Диапазон наклона |
80° |
|
|
Калибровка |
Калибровка твердого железа |
ДА |
|
Калибровка мягкого железа |
ДА |
|
|
Калибровка наклона |
ДА |
|
|
Физическое свойство |
Размер |
60x59х29 мм |
|
Вес |
180 г |
|
|
Интерфейсный разъем RS232/RS485 |
6-контактный |
|
|
Характеристики интерфейсов |
Задержка запуска |
50 мс |
|
Максимальная частота дискретизации |
50 раз в секунду |
|
|
Скорость передачи данных по RS-232 |
Скорость передачи данных 2400–19 200 бод |
|
|
Связь по протоколу RS-485 |
Необязательный |
|
|
TTL - связь |
Необязательный |
|
|
Выходной формат |
Двоичный высокопроизводительный протокол |
|
|
Источник питания |
Напряжение |
Постоянный ток +12-36 В |
|
Ток максимальный |
40 мА |
|
|
Рабочий режим |
35 мА |
|
|
Окружающая среда |
Температура хранения |
От -40 ℃ до +125 ℃ |
|
Рабочая температура |
-40 ℃ ~ +85 ℃ |
|
|
Устойчивость к вибрации |
3000 г |
|
Модель |
Стоимость, доллары США |
|
ER-EC-385 |
По запросу |
