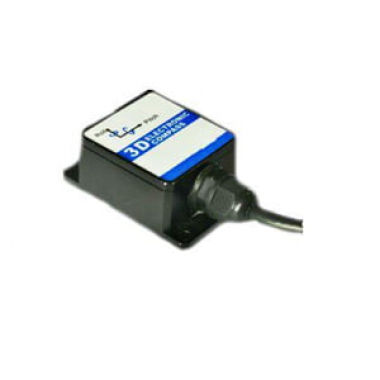

Высокоточный 3D электронный компас с полным углом поворота, в котором используются усовершенствованные алгоритмы калибровки по твердому и мягкому железу для получения высокоточной информации о курсе в диапазоне 360° по крену и 90° по тангажу. Отличается небольшим объемом и низким энергопотреблением и больше подходит для систем измерения с учетом энергопотребления и чувствительности к объему.
Технические характеристики
- Индивидуальное боевое снаряжение;
- Позиционирование спутниковой солнечной антенны;
- Низкоскоростной автомобиль;
- Горнодобывающая техника, оборудование для лесозаготовок;
- Медицинское оборудование;
- Выравнивание с помощью гироскопа;
- Позиционирование и навигация беспилотных летательных аппаратов;
- Мониторинг на основе наклона;
- Управление углом наклона различной строительной техники;
- Проверка мостов и плотин.
Технические параметры
|
Параметр направления по компасу |
Точность определения курса |
0,3~0,5 ° среднеквадратичное значение, шаг 85° |
|
Разрешение |
0.1° |
|
|
Повторяемость |
0.05° |
|
|
Параметр наклона компаса |
Точность шага |
0.1° |
|
Точность крена |
0,1° 65° |
|
|
0,2° 80° |
||
|
0,5°86° |
||
|
Разрешение погружения |
0.01° |
|
|
Диапазон наклона |
Наклон 90°; поворот на 360° |
|
|
Калибровка |
Калибровка твердого железа |
ДА |
|
Калибровка мягкого железа |
ДА |
|
|
Калибровка наклона |
ДА |
|
|
Физическое свойство |
Размер |
55x37х24 мм |
|
Вес |
75 г |
|
|
Интерфейсный разъем RS232/RS485 |
Прямая линия |
|
|
Характеристики интерфейсов |
Задержка запуска |
50 мс |
|
Максимальная частота дискретизации |
50 раз в секунду |
|
|
Скорость передачи данных по RS-232 |
Скорость передачи данных 2400–19 200 бод |
|
|
Связь по протоколу RS-485 |
Необязательный |
|
|
TTL - связь |
Необязательный |
|
|
Выходной формат |
Шестнадцатеричное число |
|
|
Источник питания |
Напряжение |
Постоянный ток + 5 В |
|
Ток максимальный |
40 мА |
|
|
Рабочий режим |
30 мА |
|
|
Окружающая среда |
Температура хранения |
От -40 ℃ до +125 ℃ |
|
Рабочая температура |
-40 ℃ ~ +85 ℃ |
|
|
Устойчивость к вибрации |
2600 г |
|
Модель |
Стоимость, доллары США |
|
ER-EC-365B |
По запросу |
