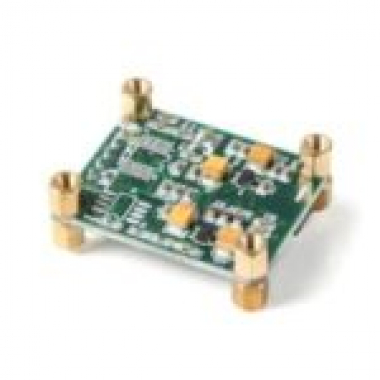

Высокоточный трёхмерный электронный компас, в котором используется технология 3D-компенсации, позволяющая получать точные данные о направлении даже при угле наклона 40°. Компас небольшого размера с низким энергопотреблением можно использовать для обеспечения стабильности антенны, в транспортных средствах, для системной интеграции и во многих других областях. Устойчив к землетрясениям и надёжен, может нормально работать в крайне суровых условиях и больше подходит для современных миниатюрных высокоточных измерительных интегрированных систем управления
Технические характеристики
- Индивидуальное боевое снаряжение;
- Позиционирование спутниковой солнечной антенны;
- Автономный наземный транспорт;
- Горнодобывающая техника, оборудование для нефтеразведки;
- Медицинское оборудование;
- Выравнивание с помощью гироскопа;
- Позиционирование и навигация БПЛА;
- Мониторинг на основе наклона;
- Управление углом наклона различной строительной техники;
- Проверка мостов и плотин.
Технические параметры
|
Параметр направления по компасу |
Точность определения курса |
1° среднеквадратичный угол наклона 45° |
|
Разрешение |
0.1° |
|
|
Повторяемость |
0.3° |
|
|
Параметр наклона компаса |
Точность шага |
0.15° |
|
Точность крена |
0.15° |
|
|
Разрешение погружения |
0.01° |
|
|
Диапазон наклона |
Наклон 40°, крен 40° |
|
|
Калибровка |
Калибровка твердого железа |
ДА |
|
Калибровка мягкого железа |
ДА |
|
|
Калибровка наклона |
ДА |
|
|
Физическое свойство |
Размер |
55x37х24 мм |
|
Вес |
75 г |
|
|
Интерфейсный разъем RS232/RS485 |
5-контактный |
|
|
Характеристики интерфейсов |
Задержка запуска |
50 мс |
|
Максимальная частота дискретизации |
50 раз в секунду |
|
|
Скорость передачи данных по RS-232 |
Скорость передачи данных 2400–19 200 бод |
|
|
Связь по протоколу RS-485 |
Необязательный |
|
|
TTL - связь |
Необязательный |
|
|
Выходной формат |
Шестнадцатеричный высокопроизводительный протокол |
|
|
Источник питания |
Опорное напряжение |
Настраиваемое напряжение DC+5 В 9–36 В |
|
Ток (максимальный) |
40 мА |
|
|
Рабочий режим |
30 мА |
|
|
Окружающая среда |
Температура хранения |
От -40 ℃ до +125 ℃ |
|
Рабочая температура |
-40 ℃ ~ +85 ℃ |
|
|
Устойчивость к вибрации |
2600 г |
|
Модель |
Стоимость, доллары США |
|
ER-EC-345 |
По запросу |
