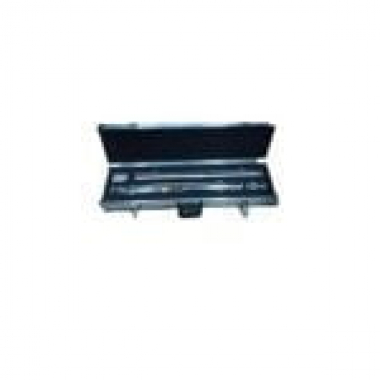

Гироскоп FOG во время бурения FOG INS оснащен инерциальным измерительным блоком, который состоит из оптоволоконного гироскопа и трехосевого акселерометра, а также использует алгоритм отслеживания траектории скважины для расчета информации о скважине наклон, азимут, угол между поверхностью забоя и инструментом и угол между поверхностью забоя и осью. Данные можно использовать для построения графиков, отображения информации.
Технические характеристики
- Добыча нефти и газа;
- Обсадная труба, повторная проверка скважины;
- Определение местоположения открытого окна, направленная перфорация в скважине;
- Каротаж нефтепровода;
- Измерения во время бурения;
- Добыча угля;
- Измерение дебита газовой скважины в угольном пласте.
Технические параметры
|
Диапазон и точность измерения наклона |
0°-180°/0.2° |
|
Диапазон и точность измерения азимута |
0°-360°/2° наклон 3° |
|
Диапазон и точность измерения угла наклона инструмента |
0°-360°/0.5° |
|
Рабочая Температура |
-25 °C ~ 85 °C |
|
Давление |
140 МПа |
|
Внутренний Диаметр |
38 мм |
|
Наружный Диаметр |
48 мм |
|
Длина инструмента |
1700 мм |
|
Вес |
45 кг |
|
Диаметр скважины |
Φ60 Мм |
|
Источник питания |
DC48V-10% |
|
Выходной интерфейс |
RS232, RS422, CAN |
|
Размер скорости |
2 м/с |
|
Модель |
Стоимость, доллары США |
|
ER-Gyro-03 |
По запросу |
