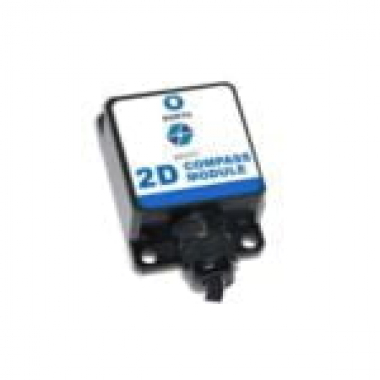

Это высокоточный двумерный электронный компас, измеряющий азимутальный угол в диапазоне от 0 до 360°. Отличается высокой надёжностью, устойчивостью к помехам благодаря промышленному микроконтроллеру, высокоточному магнитному датчику и чипу управления, а также встроенной технологии компенсации жёстких и мягких магнитных помех. Может быть настроен в соответствии с потребностями клиента и позволяет быстро интегрировать функцию электронного компаса в различные продукты.
Технические характеристики
- Индивидуальное боевое снаряжение;
- Позиционирование спутниковой солнечной антенны;
- Автономный наземный транспорт;
- Горнодобывающая техника, оборудование для лесозаготовок;
- Медицинское оборудование;
- Выравнивание с помощью гироскопа;
- Позиционирование и навигация БПЛА;
- Мониторинг на основе наклона;
- Управление углом наклона различной строительной техники;
- Мониторинг мостовых плотин.
Технические параметры
|
Параметр заголовка |
Точность определения курса |
1° |
|
Разрешение |
0.1° |
|
|
Повторяемость |
0.3° |
|
|
Параметр наклона |
Компенсация наклона курсового угла |
5° |
|
Диапазон измерения курсового угла |
0~360° |
|
|
Калибровка |
Калибровка твердого железа |
ДА |
|
Калибровка мягкого железа |
ДА |
|
|
Калибровка помех от магнитного поля |
Один круг вращения плоскости для 2D-калибровки |
|
|
Физическое свойство |
Размер |
33x27х8 мм |
|
Вес |
75 г |
|
|
Интерфейсный разъем RS232/RS485 |
5-контактный |
|
|
Характеристики интерфейсов |
Задержка запуска |
50 мс |
|
Максимальная частота дискретизации |
50 раз в секунду |
|
|
Скорость передачи данных по RS-232 |
Скорость передачи данных 2400–19 200 бод |
|
|
Связь по протоколу RS-485 |
Необязательный |
|
|
TTL - связь |
Необязательный |
|
|
Выходной формат |
Шестнадцатеричный высокопроизводительный протокол |
|
|
Источник питания |
Опорное напряжение |
DC+5 В настраивается в диапазоне 9–36 В |
|
Ток |
40 мА |
|
|
Рабочий режим |
30 мА |
|
|
Окружающая среда |
Температура хранения |
От -40 ℃ до +125 ℃ |
|
Рабочая температура |
-40 ℃ ~ +70 ℃ |
|
|
Устойчивость к вибрации |
2500 г |
|
Модель |
Стоимость, доллары США |
|
ER-EC-225CAN |
По запросу |
