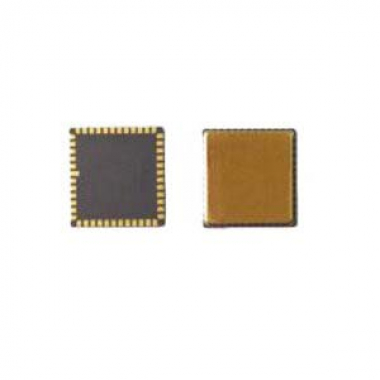

Высокопроизводительный одноосевой MEMS-гироскоп, представляет собой одноосевой MEMS-датчик угловой скорости, который способен измерять угловую скорость в диапазоне до 400°/с и имеет цифровой выход, соответствующий протоколу SPI в режиме ведомого устройства 3. Данные об угловой скорости представлены в виде 24-битного слова.
Технические характеристики
- Азимут, ориентация, измерение и удержание положения в инерциальной навигационной системе с поддержкой GNSS;
- Измерение курса, тангажа и крена в AHRS для БПЛА;
- Измерение и удержание положения в MRU;
- Удержание ориентации и азимута, позиционирование в IMU;
- Наведение, навигация, управление в системе MEMS;
- Стабилизация и наведение спутниковой антенны, система отслеживания цели;
- Роботизированное управление и ориентация в автономных машинах, беспилотных транспортных средствах.
Технические параметры
|
Параметры |
ER-MG-069 |
Единица измерения |
|
Диапазон |
400 |
град/с |
|
Разрешение |
24 |
биты |
|
Скорость передачи данных |
12K |
Гц |
|
Групповая задержка |
1.5 |
мс |
|
Полоса пропускания (-3 дБ) |
300 |
Гц |
|
Повторяемость масштабного коэффициента (1σ) |
50 |
Мд |
|
Масштабный коэффициент в зависимости от температуры (1σ) |
500 |
Мд |
|
Нелинейность масштабного коэффициента (1σ) |
300 |
Мд |
|
Нестабильность смещения |
0.1 |
град/час |
|
Стабильность смещения (1σ 10 с) |
1 |
град/час |
|
Стабильность смещения (1σ 1 с) |
3 |
град/час |
|
Угловое Случайное Блуждание |
0.05 |
°/√ч |
|
Погрешность измерения температуры (1σ) |
10 |
град/час |
|
Температурные отклонения, калиброванные (1σ) |
10 |
град/час |
|
Повторяемость смещения (1σ) |
1 |
град/час |
|
Уровень шума от пика к пику |
0.15 |
град/с |
|
Время запуска |
1 |
s |
|
Резонансная частота датчика |
11 000–13 000 |
|
|
Окружающая среда, Энергетика и Физические |
||
|
Рабочая Температура |
-45 °C ~ 85 °C |
|
|
Максимальная температура хранения |
-55 °C ~ 125 °C |
|
|
Напряжение питания |
5-0,25 В |
|
|
Потребляемый ток |
40 мА |
|
|
Режим синхронизации |
Режим внутренней синхронизации по умолчанию, режим внешней синхронизации — опционально |
|
|
Модель |
Стоимость, доллары США |
|
ER-MG-069 |
По запросу |
