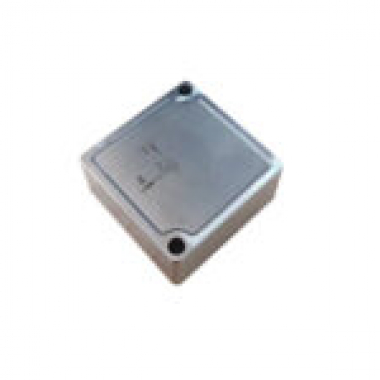

Миниатюрный компонент общего назначения, который содержит данные о трёхосном гироскопе и трёхосном акселерометре. Температурная компенсация осуществляется за счёт стабильности смещения и шкалы каждой оси для повышения точности измерений.
Технические характеристики
- Инерциальная навигация: инерциальное наведение, комплексная навигация, стабилизация платформы;
- Краткосрочная навигация: управление полётом, баллистическая коррекция, телеметрия и дистанционное управление;
- Управление ориентацией: БПЛА, ориентация антенны.
Технические параметры
|
Гироскопопе |
||
|
Диапазон измерения |
450°/с |
|
|
Полное смещение температуры |
150°/ч |
|
|
Угловое случайное блуждание |
0,25°/ √h |
|
|
Нестабильность смещения |
3°/ч |
|
|
Стабильность смещения |
12°/ч |
|
|
Повторяемость смещения |
12°/ч |
|
|
Нелинейность масштабного коэффициента |
50 Мд |
|
|
Пропускная способность |
150 Гц |
|
|
Акселерометр |
||
|
Полное смещение температуры |
5 мг |
|
|
Оцените случайное блуждание |
0,03 м/с/√ч |
|
|
Нестабильность смещения |
0,04 мг |
|
|
Стабильность смещени |
0,3мг |
|
|
Повторяемость смещения |
0,3мг |
|
|
Нелинейность масштабного коэффициента |
200 Мд |
|
|
Пропускная способность |
150 Гц |
|
|
Система |
||
|
Напряжение питания |
5 В - 0,3 В |
|
|
Диапазон рабочих температур |
－45 ℃ ~ ＋85 ℃ |
|
|
Ударопрочность |
2000 г |
|
|
Вибрация |
20 грамм |
|
|
Размер |
23,7×23,7×9,9 мм |
|
|
Вес |
25 г |
|
|
Тип интерфейса |
RS422 |
|
|
Режим вывода |
Высокотемпературный провод |
|
|
Определение подключения выходного интерфейса |
||
|
Красный проводник |
VCC ＋5V |
Положительный источник питания |
|
Черный проводник |
GND |
Заземление источника питания |
|
Белый проводник |
Приемник＋ |
Приёмник RS422 ＋ |
|
Коричневый проводник |
Rx－ |
Приёмник RS422 － |
|
Зеленый проводник |
Техас－ |
RS422 отправляет － |
|
Желтый проводник |
Техас＋ |
RS422 отправляет ＋ |
|
Модель |
Стоимость, доллары США |
|
ER-MIMU-M01B |
По запросу |
