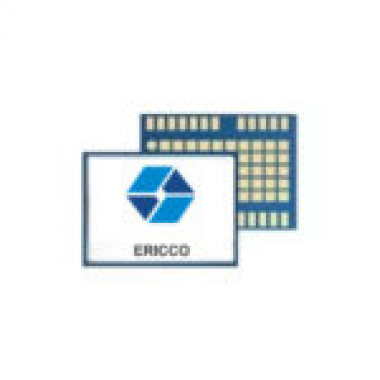

Новое поколение многочастотных высокоточных модулей GPS-RTK-позиционирования BDS/GPS/GLONASS/Galileo/QZSS в системе, разработанной на основе собственных исследований и разработок, а также ядра нового поколения радиочастотных базовых диапазонов GNSS и интеграции высокоточных алгоритмов — чипа NebulasIV SoC.
Технические характеристики
- Встроенный чип GNSS SoC на базе радиочастотного базового диапазона NebulasIV последнего поколения и высокоточного алгоритма;
- Поверхностный монтаж 16x12x2,4 мм;
- Размер, совместимый с основными модулями GNSS для автомобильного рынка;
- Поддерживает BDS B1I/B2I/B3I, GPS L1C/A/L2P/L5, ГЛОНАСС L1/L2, Galileo E1/E5b/E5a, QZSS L1/L2/L5;
- Полнофункциональный многочастотный RTK-двигатель и технология RTK для всего неба «UGypsophila»;
- Независимое отслеживание спутниковых частот и технология защиты от узкополосных помех мощностью 60 дБ.
Технические параметры
|
Индекс эффективности |
||||
|
Канал |
Канал 1408 на базе чипа NebulasIV |
|||
|
Сигнал |
BDS B1I/B2I/B3I |
|||
|
GPSL1C/A/L2P/L5 |
||||
|
Galileo E1/E5a/E5b |
||||
|
GLONASS L1/L2 |
||||
|
QZSS L1/L2/L5 |
||||
|
Одноточечное позиционирование RMS |
Плоскость: 1,5 м; высота: 2,5 м |
|||
|
RTK RMS |
Плоскость: 0,8 см + 1 Мд |
|||
|
Высота: 1,5 см + 1 Мд |
||||
|
Точность наблюдений (среднеквадратичная) |
BDS |
GPS |
GLONASS |
Galileo |
|
B1I/L1C/A/E1/G1Псевдорасстояние |
10 см |
10 см |
10 см |
10 см |
|
Фаза несущей волны B1I/L1C/A/E1/G1 |
1 мм |
1 мм |
1 мм |
1 мм |
|
B2I/L5/G2/E5b Псевдорасстояние |
10 см |
10 см |
10 см |
10 см |
|
Фаза несущей волны B2I/L5/G2/E5b |
1 мм |
1 мм |
1 мм |
1 мм |
|
B3I/L2P(Y)/L2C/G2 Псевдорасстояние |
10 см |
10 см |
10 см |
10 см |
|
Фаза несущей B3I/L2P(Y)/L2C/G2 |
1 мм |
1 мм |
1 мм |
1 мм |
|
Время до первого исправления TTFF |
Холодный старт 30 секунд |
|||
|
Время инициализации RTK |
5 с |
|||
|
Надежность инициализации |
99.9% |
|||
|
Дифференциальные данные |
RTCM v3.3/3.2 |
|||
|
Формат данных |
NMEA 0183 Unicore |
|||
|
Скорость обновления данных о позиционировании |
20 Гц |
|||
|
Точность по времени |
20нс |
|||
|
Точность измерения скорости |
0,03 м/с |
|||
|
Физические характеристики |
||||
|
Размер |
12,2×16,0×2,4 мм |
|||
|
Инкапсуляция |
24-контактный LGA |
|||
|
Рабочая температура |
-40 ℃ ~ +85 ℃ |
|||
|
Температура хранения |
от -55 ℃ до +95 ℃ |
|||
|
Влажность |
95 % без конденсата |
|||
|
Модель |
Стоимость, доллары США |
|
ER-GNSS-M09 |
По запросу |
