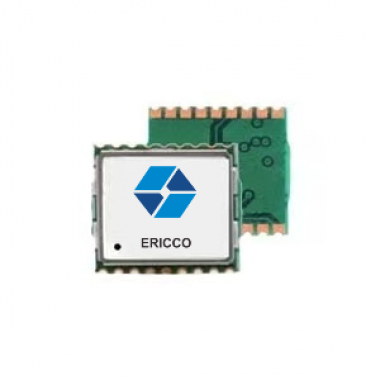

Модуль навигации и позиционирования GNSS четвёртого поколения, в котором используются полностью независимые права интеллектуальной собственности на маломощный чип GNSS SoC ER-GNSS-C01, защищённый от помех. Высокая степень интеграции, низкое энергопотребление, защита от помех, малый размер — подходит для приложений GNSS с высокими требованиями к стоимости.
Технические характеристики
- Сверхмалая упаковка;
- Компактная конструкция и небольшой размер;
- Превосходные характеристики навигации и позиционирования, поддержка независимого позиционирования в рамках одной системы и совместного позиционирования в рамках нескольких систем;
- Благодаря защите от помех модуль может стабильно работать в сложной электромагнитной среде;
- Конструкция с низким энергопотреблением;
- Для удовлетворения требований к производительности, объёму и стоимости при крупномасштабном применении.
Технические параметры
|
Модель |
ER-GNSS-M06 |
|
Характеристики |
Мультисистемный двухчастотный модуль GNSS-навигации и позиционирования |
|
Спецификация |
Автомобильный сорт |
|
Каналы |
96-канальный, на базе чипа UFirebird II |
|
Сигнал |
BDS B1I/B1C*/B2a |
|
GPS L1 C/A/L1C*/L5 |
|
|
GLONASS L1 |
|
|
Galileo E1/E5a |
|
|
NAVIC L5* |
|
|
QZSS L1/L5 |
|
|
SBAS |
|
|
Режим позиционирования |
Независимое позиционирование в одной системе |
|
Мультисистемное позиционирование суставов |
|
|
Поддержка необработанных результатов наблюдения |
|
|
Время до первого исправления TTFF |
Холодный старт 30 секунд |
|
Теплый старт 2 с |
|
|
Повторный захват 1S |
|
|
Точность позиционирования |
1,5 м CEP двухчастотная четырёхканальная систем |
|
1,0 м CEP DGNSS |
|
|
Точность скорости |
0,1 м/с |
|
Чувствительность |
Уровень сигнала — 165 дБм |
|
Уровень сигнала -148 дБм |
|
|
Тёплый старт — 158 дБм |
|
|
Перехват — 160 дБм |
|
|
Скорость обновления данных |
1 Гц/10 Гц* |
|
Формат данных |
NMEA 0183, протокол Unicore |
|
Точность 1PPS |
20нс |
|
Физические характеристики |
|
|
Размер |
12,2×16,0×2,4 мм |
|
Инкапсуляция |
24-контактный, для поверхностного монтажа |
|
Рабочая температура |
-40 ℃ ~ +85 ℃ |
|
Температура хранения |
-40 ℃ ~ +85 ℃ |
|
Электрические характеристики |
|
|
Рабочее напряжение |
2,7–3,6 В постоянного тока |
|
Потребляемая мощность |
300 мВт/330 мВт |
|
Модель |
Стоимость, доллары США |
|
ER-GNSS-M06 |
По запросу |
