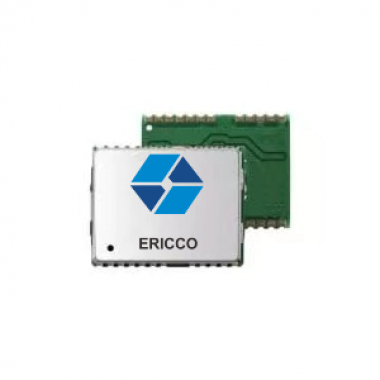

Мультисистемные модули позиционирования для автомобильной навигации, портативных терминалов и систем мониторинга местоположения. Модули GNSS-навигации и позиционирования четвёртого поколения, в которых используется маломощный чип GNSS SoC с защитой от помех, являющийся полностью независимой интеллектуальной собственностью Hexincom, с высокой степенью интеграции, низким энергопотреблением и защитой от помех.
Технические характеристики
- Модуль GNSS универсального размера, совместимый с предыдущими продуктами, стандартный GPS-модуль, который легко заменить;
- Превосходная навигация и позиционирование, поддержка единой независимой системы;
- Позиционирование и многосистемное совместное позиционирование;
- Благодаря защите от помех модуль может стабильно работать в сложной электромагнитной среде;
- Поддерживает протокол NMEAV4.1;
- Корпус для поверхностного монтажа SMD, удобный для производства.
Технические параметры
|
Модель |
ER-GNSS-M04L |
||
|
Спецификация |
Промышленный сорт |
||
|
Каналы |
64 канала на базе UFirebird |
||
|
Сигнал |
BDS B1 |
||
|
GPS L1 |
|||
|
Galileo E1 |
GLONASS L1 |
QZSS |
|
|
QZSS |
|||
|
QZSS |
|||
|
SBAS |
|||
|
Режим позиционирования |
Независимое позиционирование в одной системе |
||
|
Мультисистемное позиционирование суставов |
|||
|
Поддержка необработанных результатов наблюдения |
|||
|
Время до первого исправления TTFF |
Холодный старт 29 с |
||
|
Теплый старт 1 с |
|||
|
A-GNSS 5 с |
|||
|
Повторный захват 1s |
|||
|
Точность позиционирования |
2,0 м CEP двойной системный уровень |
||
|
1,0 м CEP DGNSS |
|||
|
После коррекции RTK: 1 см + 1 Мд три системных уровня, открытое небо |
|||
|
Точность скорости |
0,1 м/с |
||
|
1pps |
Поддержка |
||
|
Чувствительность |
|||
|
Скорость обновления данных |
1 Гц |
||
|
Отслеживание |
-161 дБм |
||
|
Захват |
-146 дБм |
||
|
Теплый старт |
-151 дБм |
||
|
Возвращение в Плен |
-158 дБм |
||
|
Формат данных |
NMEA 0183 Unicore |
||
|
Физические характеристики |
|||
|
Размер |
12,2×16,0×2,4 мм |
||
|
Вес |
0,8 г |
||
|
Инкапсуляция |
24-контактный, для поверхностного монтажа |
||
|
Рабочая температура |
-40 ℃ ~ +85 ℃ |
||
|
Температура хранения |
-45 ℃ ~ +90 ℃ |
||
|
Электрические характеристики |
|||
|
Рабочее напряжение |
3,0–3,6 В постоянного тока |
||
|
Подача LNA |
3,0 В ~3,3 В, 100 мА |
||
|
Потребляемая мощность |
90 МВт |
||
|
Модель |
Стоимость, доллары США |
|
ER-GNSS-M04L |
По запросу |
