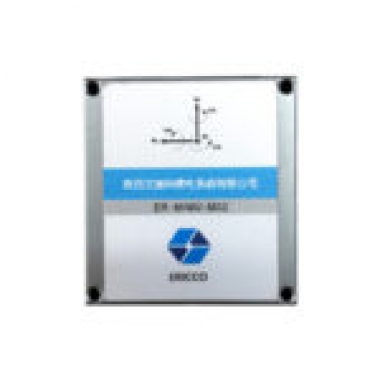

Инерциальный измерительный блок на основе микромеханической технологии, включающий в себя встроенный ММТ-гироскоп с нестабильностью смещения 2°/ч и ММТ-акселерометр с нестабильностью смещения 24 мкг.
Технические характеристики
- Космические технологии: беспилотные летательные аппараты, аэрофотосъёмка, защита сельскохозяйственных растений, стабильность фотоэлектрического обнаружения;
- наземные технологии: навигация транспортных средств, спутниковая связь транспортных средств, мониторинг лесов и земель, проверка высокоскоростных железнодорожных путей;
- морские технологии: гидрологические измерения, обнаружение водных путей, судовая позиционная связь, беспилотные надводные аппараты.
Технические параметры
|
Параметр |
Типичное значение |
Единица измерения |
|
|
Гироскоп |
|||
|
Диапазон измерения |
450 |
°/с |
|
|
Нестабильность смещения |
2 |
°/ч |
|
|
Стабильность смещения |
6 |
°/ч |
|
|
Случайное Блуждание |
0.15 |
°/√ч |
|
|
Повторяемость смещения |
6 |
°/ч |
|
|
Полоса пропускания 3 дБ |
0.001 |
Гц |
|
|
Акселерометр |
|||
|
Нестабильность смещения |
24 |
мкг |
|
|
Стабильность смещения |
70 |
мкг |
|
|
Повторяемость смещения |
0.15 |
мг |
|
|
Температурный коэффициент смещения |
0.1 |
мг/ ℃ |
|
|
Плотность шума |
60 |
ГП/√ Гц |
|
|
Полоса пропускания 3 дБ |
83 |
Гц |
|
|
Магнитометр |
|||
|
Динамический диапазон измерений |
2.5 |
Гаусс |
|
|
Разрешение |
120 |
уГаусс |
|
|
Плотность шума |
50 |
уГаусс |
|
|
Пропускная способность |
200 |
Гц |
|
|
Барометр |
|||
|
Диапазон давления |
450/1100 |
мбар |
|
|
Разрешение |
0.1 |
мбар |
|
|
Абсолютная точность измерения |
1.5 |
мбар |
|
|
Долгосрочная стабильность |
1 |
мбар /год |
|
|
Коммуникационный интерфейс |
|||
|
1 способ SPI |
Скорость передачи в бодах |
15 |
МГц |
|
Электрические характеристики |
|||
|
Напряжение |
3.3, 3.6 |
В |
|
|
Рассеиваемая мощность |
1.5 |
В |
|
|
Волна пульсации |
100 |
мВ |
|
|
Структурные характеристики |
|||
|
Размер |
47×44×14 мм |
||
|
Вес |
50 |
грамм |
|
|
Операционная среда |
|||
|
Рабочая температура |
-40-80 |
℃ |
|
|
Температура хранения |
-45-85 |
℃ |
|
|
Вибрация |
3 г, 10–2000 Гц |
||
|
Воздействие |
30 г, 11 мс |
||
|
Среднее время между отказами |
20000 |
час |
|
|
Надежность |
|||
|
Непрерывное рабочее время |
120 |
час |
|
|
Модель |
Стоимость, доллары США |
|
ER-MIMU-M02 |
По запросу |
