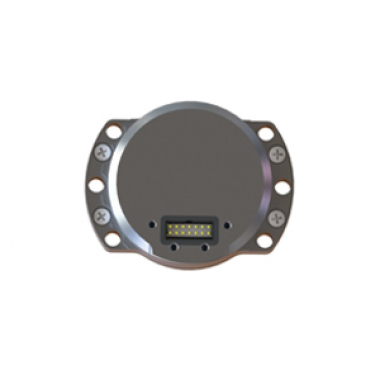

Устройство, которое измеряет углы поворота и ускорения объекта по трём осям. Гироскопы и акселерометры являются основными компонентами инерциальной навигационной системы.
Технические характеристики
- Интегрированная навигационная система и инерциальная система наведения;
- Система управления полётом;
- Система ориентации и определения курса;
- Стабилизация антенн, камер и платформ;
- Аэронавигационная и морская геодезическая съёмка / картографирование.
Технические параметры
|
Предмет |
Параметр |
Единица измерения |
||
|
Характеристики гироскопа |
A |
B |
||
|
Диапазон |
300 |
300 |
град/с |
|
|
Повторяемость масштабного коэффициента |
50 |
20 |
Мд |
|
|
Масштабный коэффициент в зависимости от температуры |
300 |
100 |
Мд |
|
|
Нелинейность масштабного коэффициента |
300 |
100 |
Мд |
|
|
Нестабильность смещения |
0.03 |
0.03 |
град/час |
|
|
Стабильность смещения |
0.15 |
0.5 |
град/час |
|
|
Угловое Случайное Блуждание |
0.01 |
0.025 |
°/√ч |
|
|
Повторяемость смещения |
0.3 |
0.15 |
град/час |
|
|
Характеристики акселерометра |
||||
|
Стабильность смещения |
50 |
ГП |
||
|
Повторяемость смещения по месяцам |
100 |
ГП |
||
|
Коэффициент смещения по температуре |
20 |
ГП/ ℃ |
||
|
Температурный гистерезис |
1.5 |
мг |
||
|
Нелинейность масштабного фактора |
500 |
Мд |
||
|
Масштабный Коэффициент Повторяемость в месяц |
500 |
Мд |
||
|
Масштабный Коэффициент Временной Коэффициент |
30 |
Мд /℃ |
||
|
Окружающая среда и энергетика |
||||
|
Рабочая температура |
-40~+80 |
℃ |
||
|
Температура хранения |
-55~+105 |
℃ |
||
|
Источник питания |
6–12 В постоянного тока |
В |
||
|
Питание источник питания 6 В |
2 |
В |
||
|
Коммуникационный интерфейс |
RS-422 |
|
||
|
Физические характеристики |
||||
|
Размер |
65*51*35.5 |
мм |
||
|
Вес |
140 |
грамм |
||
|
Модель |
Стоимость, доллары США |
|
ER-MIMU-182 |
По запросу |
