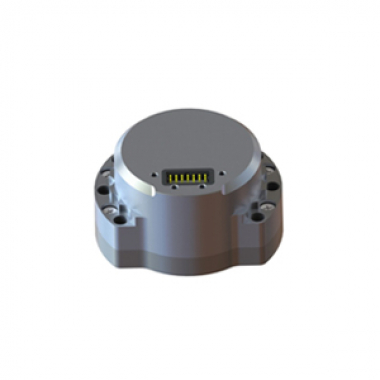

Устройство, которое измеряет угол поворота по трём осям и ускорение объекта. Гироскоп и акселерометр являются основным оборудованием инерциальной навигационной системы.
Технические характеристики
- Высокоточный датчик севера;
- Наведение и отслеживание в спутниковых антеннах и системах слежения за целью;
- Поиск севера в лесозаготовительных инструментах/гироскопических инструментах;
- Наведение, управление и навигация в современном горнодобывающем/буровом оборудовании;
- Первоначальное выравнивание в системе запуска дронов;
- Точное измерение и контроль ориентации платформы;
- Точное измерение ориентации и положения для навигационных MEMS IMU/INS;
- Определение севера и позиционирование в системах геодезии и картографии.
Технические параметры
|
Предмет |
Параметр |
Единица измерения |
||
|
Характеристики гироскопа |
A |
B |
||
|
Диапазон |
50 |
100 |
град/с |
|
|
Повторяемость масштабного коэффициента |
50 |
50 |
Мд |
|
|
Масштабный коэффициент в зависимости от температуры |
300 |
300 |
Мд |
|
|
Нелинейность масштабного коэффициента |
200 |
200 |
Мд |
|
|
Нестабильность смещения |
0.01 |
0.02 |
град/час |
|
|
Стабильность смещения |
0.05 |
0.1 |
град/час |
|
|
Угловое Случайное Блуждание |
0.0025 |
0.005 |
°/√ч |
|
|
Повторяемость смещения |
0.1 |
0.1 |
град/час |
|
|
Характеристики акселерометра |
||||
|
Стабильность смещения |
50 |
ГП |
||
|
Повторяемость смещения по месяцам |
100 |
ГП |
||
|
Коэффициент смещения по температуре |
20 |
ГП/ ℃ |
||
|
Температурный гистерезис |
1.5 |
мг |
||
|
Нелинейность масштабного фактора |
500 |
Мд |
||
|
Масштабный Коэффициент Повторяемость в месяц |
500 |
Мд |
||
|
Масштабный Коэффициент Временной Коэффициент |
30 |
Мд /℃ |
||
|
Окружающая среда и энергетика |
||||
|
Рабочая температура |
-40~+80 |
℃ |
||
|
Температура хранения |
-55~+105 |
℃ |
||
|
Источник питания |
6–12 В постоянного тока |
В |
||
|
Питание источник питания 6 В |
2 |
В |
||
|
Коммуникационный интерфейс |
RS-422 |
|
||
|
Физические характеристики |
||||
|
Размер |
65*51*35.5 |
мм |
||
|
Вес |
140 |
грамм |
||
|
Модель |
Стоимость, доллары США |
|
ER-MIMU-181 |
По запросу |
