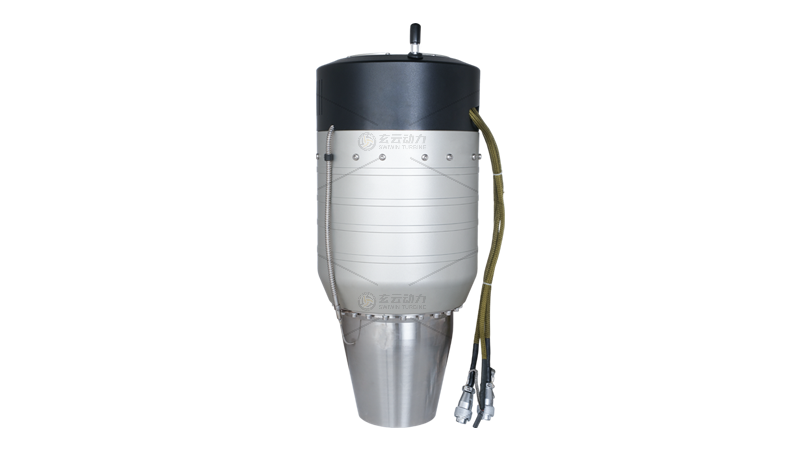

Турбореактивный двигатель SW800Pro-Y

Описание продукта



• Мощный бесщёточный пусковой двигатель. Разработанный нами бесщёточный пусковой двигатель отличается стабильной выходной мощностью, надёжной работой и длительным сроком службы.

Бесщёточный, низкий уровень помех: бесщёточный двигатель не имеет щёток, что позволяет избежать возникновения электрических искр, характерных для работы щёточного двигателя. Это не только значительно снижает влияние электрических искр на беспроводное оборудование дистанционного управления, но и обеспечивает более стабильную рабочую среду для оборудования.
Хорошая управляемость диапазона скоростей: бесщёточный двигатель характеризуется широким диапазоном регулирования скорости и малой погрешностью в области высоких устойчивых скоростей, что даёт ему существенные преимущества в сфере регулирования диапазона скоростей. Контроллер бесщёточного двигателя может регулировать диапазон скоростей двигателя в соответствии с потребностями для достижения оптимальных рабочих условий.
Небольшие размеры и малый вес: компактные габариты и небольшой вес бесщёточного двигателя делают его более гибким и удобным в проектировании и установке.
Низкое энергопотребление, высокая эффективность: потребление энергии бесщёточными двигателями обычно составляет лишь треть от потребления щёточных двигателей, при этом их эффективность относительно высока. Это означает, что при той же мощности бесщёточные двигатели способны обеспечивать больший крутящий момент и более широкий диапазон скоростей, одновременно снижая энергопотребление.
Низкий уровень шума, плавная работа: поскольку в бесщёточном двигателе отсутствуют щётки, трение в процессе работы существенно снижается, благодаря чему он работает более плавно, а уровень шума относительно низкий.
Высокая надёжность: в бесщёточных двигателях нет изнашиваемых элементов, таких как щётки, поэтому их надёжность выше.

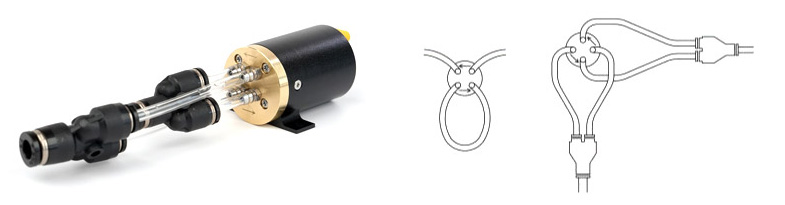

• Подключение масляной системы

Совместимо с различными типами двигателей, такими как SW190B, SW220B, SW300B, SW400Pro; с ЭБУ (электронный блок управления) можно точно контролировать количество топлива, момент зажигания и т. д., чтобы обеспечить стабильную работу двигателя.
Компактная конструкция и небольшие размеры
Компактная конструкция, небольшие размеры, точный дизайн и малое занимаемое пространство — подходит для установки в ограниченном пространстве.
Высокая способность к самовсасыванию
Высокая способность к самовсасыванию: надёжно работает в режиме самовсасывания независимо от высокой или низкой скорости и даже в ручных условиях.
Широкая применимость
Широкая применимость: можно перекачивать масло высокой вязкости, подходит для всех видов масла, смазочных масел и т. п.
Надёжная и стабильная работа
Обладает преимуществами длительного срока службы и низкой частоты отказов. Последующее техническое обслуживание удобно, а затраты на обслуживание и ремонт невелики.
Удобное последующее обслуживание
Последующее обслуживание удобно, затраты на обслуживание и ремонт невелики.
Подходит для различных максимальных температур
Может стабильно работать в условиях от −40∘C до +50∘C, при этом расход равномерен, а давление масла стабильно.



Технические характеристики

Запуск двигателя		Работа двигателя		Пусковой двигатель
Напряжение насоса	0,7–0,9 В	Ускорение оборотов (RPM ACC) (об/мин)	10	Время выброса	0,8 с
Нарастание оборотов при запуске (об/мин)	100	Замедление оборотов (RPM DEC) (об/мин)	10	Низкое напряжение выброса	5 В
Рампа для запуска насоса	3	Диапазон оборотов холостого хода (об/мин)	25000～65000	Рабочее напряжение	2,5 В
Свеча накаливания	6,6 В	Обороты на холостом ходу	25000	Охлаждение	2000
Клапан	40	Максимальная температура	≤1000
Частота вращения при зажигании (об/мин)	1300	Низкое Напряжение	≥10В
Частота вращения при предварительном нагреве (об/мин)	3000	Перезапуск	Выл
Частота вращения выключенного стартера (об/мин)	13000	Свеча повторного запуска	В соответствии с требованиями пожарной безопасности
		Предел напряжения насоса	28В

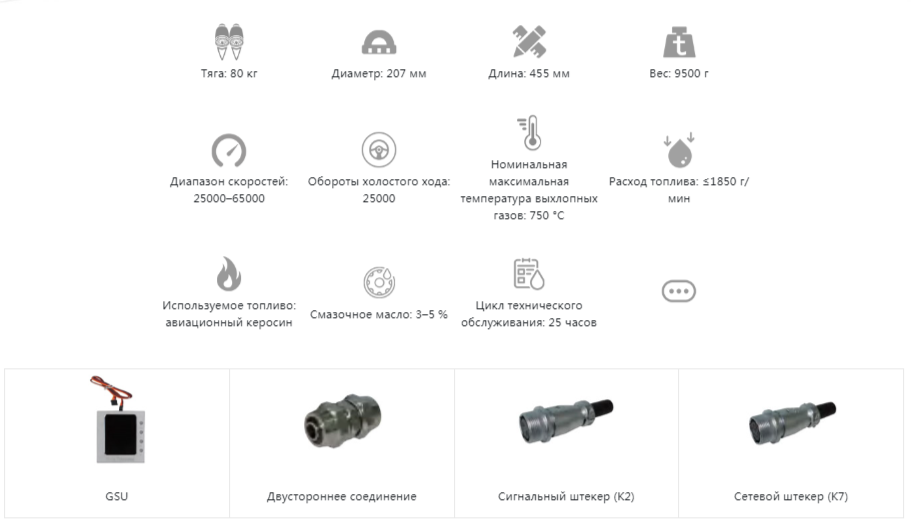

Технические параметры

Параметр	Значение
Модель	SW800Pro-Y
Тяга	80 кг
Диаметр	207 мм
Длина	455 мм
Вес двигателя	9500 г
Вес ECU	42 г
Температура эксплуатации	−40∘C∼50∘C
Напряжение питания	16 В – 32 В
Система запуска	Электронный запуск одной кнопкой
Диапазон оборотов	25000∼65000 об/мин
Температура выхлопных газов	750∘C
Расход топлива	1850 г/мин
Топливо	Керосин
Смазочное масло	3%∼5%
Интервал технического обслуживания	25 ч
Общий вес (включая аксессуары)	10030 г
Параметры запуска двигателя
Напряжение насоса	0,7–0,9 В
Нарастание оборотов при запуске	100%
Нарастание напряжения насоса при запуске	3
Свеча накаливания	6,6 В
Клапан	40
Обороты зажигания	1300 об/мин
Обороты предварительного нагрева	3000 об/мин
Обороты отключения стартера	13000 об/мин
Параметры работы двигателя
Ускорение оборотов	10
Замедление оборотов	10
Максимальные обороты	65000 об/мин
Обороты на холостом ходу	25000 об/мин
Минимальная скорость	20000 об/мин
Максимальная температура	1000∘C
Низкое напряжение	10 В
Повторный запуск	Выкл.
Свеча повторного запуска	Соответствует напряжению горелки
Предел напряжения насоса	28 В
Параметры охлаждения двигателя
Охлаждение	2000 об/мин
Параметры пускового двигателя
Время выдвижения	0,8 с
Напряжение выброса	5 В
Рабочее напряжение	2,5 В
Примечание: все данные измерены при стандартном атмосферном давлении. При слишком высокой температуре окружающей среды или низком содержании кислорода в воздухе слишком быстрое ускорение и замедление могут легко привести к срыву пламени (остановке двигателя).

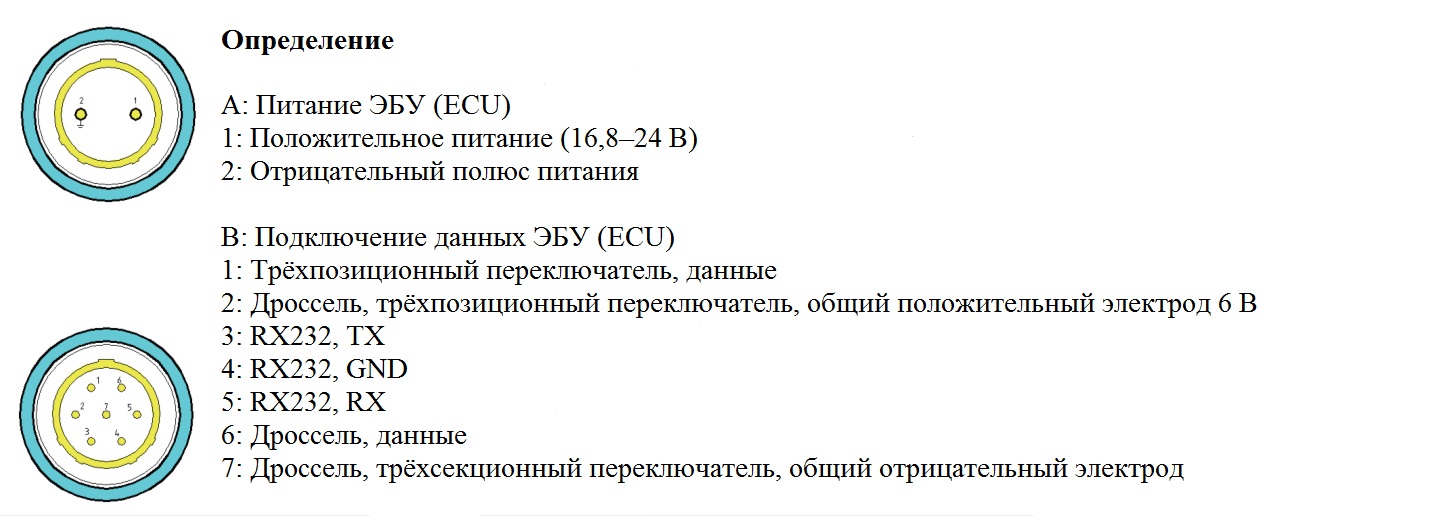

Управление:
1. Сигнал дроссельной заслонки
Дроссельная заслонка использует режим управления по ширине импульса (ШИМ), ширина импульса — 1–2 мс: 1 мс соответствует минимальной дроссельной заслонке (0%), 2 мс — максимальной (100%). Высокий уровень импульса — 3,3 В и 5 В (3,3 В и 5 В доступны в среднем), низкий уровень импульса — 0 В.
2. Пусковой выключатель
Пусковой выключатель использует режим управления по ширине импульса (ШИМ), ширина импульса — 1–2 мс: 1 мс соответствует выключенному состоянию, 2 мс — включённому. Высокий уровень импульса — 3,3 В и 5 В (можно одинаково использовать 3,3 В и 5 В), низкий уровень импульса — 0 В.
3. Телеметрические данные

• Двигатель имеет функцию телеметрии, данные передаются через последовательный порт стандарта 232, скорость передачи данных последовательного порта может варьироваться от 9600 бит/с до 57600 бит/с.
• Измеряемые данные включают, но не ограничиваются: частотой вращения двигателя, положением дроссельной заслонки, напряжением масляного насоса, состоянием двигателя и информацией об ошибках.
• Протокол связи для измеряемых данных открыт, предоставляются подробные документы с описанием протокола связи.

4. Запись данных

• Двигатель имеет функцию записи данных, которая может записывать данные за 1 час до отказа двигателя.
• Записи данных включают, но не ограничиваются: частотой вращения двигателя, положением дроссельной заслонки, напряжением масляного насоса, состоянием двигателя и информацией об ошибках.
• Предоставляется программное обеспечение для анализа данных двигателя, облегчающее анализ данных после полёта.



Модель	Стоимость, доллары США
Турбореактивный двигатель SW800Pro-Y	По запросу
