Технические характеристики

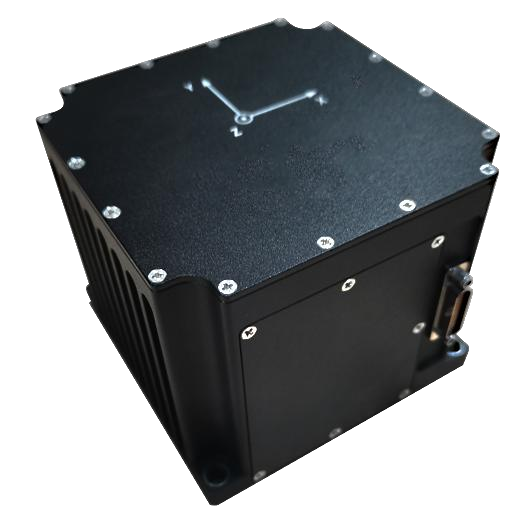

Оптоволоконный MINS700 – это компактный оптоволоконный инерциальный навигационный прибор с интегрированным трёхосевым оптоволоконным инерциальным измерительным блоком (IMU). Он используется для измерения положения носителя в трёх направлениях и одновременного вывода угловой скорости и ускорения по трём осям. Оптоволоконный MINS700 включает в себя трёхосевой интегрированный оптоволоконный гироскоп и трёхосевой интегрированный акселерометр. Акселерометр чувствителен к трёхосевому сигналу ускорения носителя и измеряет его, в то время как гироскоп чувствителен к трёхосевому сигналу угловой скорости носителя и измеряет его. После компенсации и решения получается положение носителя; одновременно с этим используется фильтрация Калмана для получения оптимальной оценки положения, тем самым повышая надёжность и стабильность оптоволоконного MINS700. Оптоволоконный MINS700 может в режиме реального времени получать информацию об положении движущихся объектов в трёх направлениях и трёхосевую угловую скорость совершенно независимо и без ограничений, связанных с конкретной средой или местоположением.
Технические параметры
Основные компоненты волоконно-оптического кабеля MINS700
1) Чувствительный к угловой скорости блок: трехосный интегрированный волоконно-оптический гироскоп;
2) Чувствительный к ускорению блок: трехосевой интегрированный акселерометр;
3) Блок схемы: схема обнаружения и обработки сигналов, навигационный компьютер;
4) Конструктивный корпус и соединительные детали.
Особенности оптоволоконного кабеля MINS700
1) Самовыравнивание направления и положения;
2) Измерить выходную угловую скорость и ускорение;
3) Чисто инерциальное решение по курсу и положению выдает курс и положение;
4) Встроенный барометрический высотомер и магнитометр (опционально).
|
Показатели эффективности |
||
|
Технические характеристики волоконно-оптического гироскопа |
Стабильность нулевого смещения при комнатной температуре (10 с, 1σ) |
≤0,2(°)/ч |
|
Повторяемость нулевого смещения при полной температуре (1σ) |
≤0,5 (°)/ч |
|
|
Стабильность нулевого смещения при полной температуре (100 с, 1σ) |
≤0,5(°)/ч |
|
|
Диапазон измерения |
±800(°)/с |
|
|
Полоса пропускания |
≥200 Гц |
|
|
Индикаторы акселерометра |
Нормальная стабильность отклонения температуры (10с, 1σ) |
≤0,1 мг |
|
Полная повторяемость отклонения температуры (1σ) |
≤0,5 мг |
|
|
Полная стабильность отклонения температуры (10с, 1σ) |
≤0,5 мг |
|
|
Навигационные индикаторы |
Диапазон направления |
0~360° |
|
Диапазон тангажа и крена |
±90°，±180° |
|
|
Точность курса (1σ) |
Начальная самоориентация ≤1 Чистая инерциальная навигация ≤0,2 (1 ч) |
|
|
Точность тангажа и крена (1σ) |
Начальное выравнивание ≤ 0,1 Чистая инерциальная навигация ≤ 0,1 (1 ч) |
|
|
Питание |
12~30 В постоянного тока |
|
|
Цифровой интерфейс |
RS422、RS232 |
|
|
Рабочая температура |
-40~60℃ |
|
|
Размеры |
Д70×Ш65×В54,7 мм |
|
|
Масса |
≤350 г |
|
Размер продукта: 70мм×65мм×54,7мм (длина×ширина×высота);
Установочный размер: 62мм×57мм (длина×ширина), установочное отверстие: Φ4,2мм×4;
|
Модель |
Стоимость, доллары США |
|
MINS700 |
По запросу |
