Технические характеристики

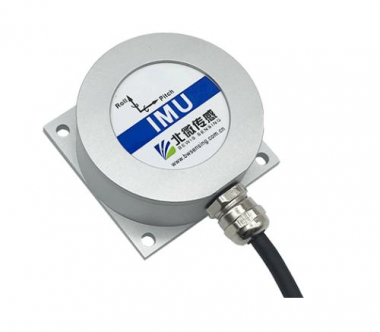

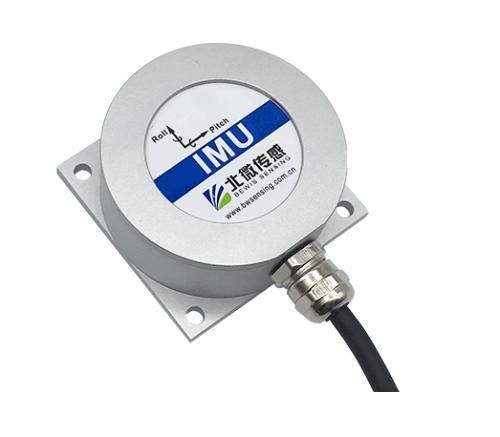

BW-IMU225 — это высокоточный бесплатформенный инерциальный измерительный блок, способный измерять параметры угловой скорости и ускорения движущегося носителя. Исходные данные обрабатываются с помощью фильтра Калмана с 6 состояниями и соответствующим коэффициентом усиления, что подходит для инерциальных измерений в состоянии движения или вибрации. BW-IMU225 использует высоконадежные MEMS-акселерометры и гироскопы, а также использует алгоритмы для обеспечения точности измерений. Герметичная конструкция и строгий производственный процесс гарантируют точность измерения угловой скорости, ускорения и других параметров движения носителя в жестких условиях эксплуатации. Различные методы компенсации, такие как нелинейная компенсация, ортогональная компенсация, температурная компенсация и компенсация дрейфа, позволяют значительно устранить источники погрешностей BW-IMU225 и повысить уровень точности изделия.
Технические параметры
|
Параметр |
Значение |
|
Модель |
IMU225 |
|
Напряжение питания |
9-35 В |
|
Вибростойкость |
2000 g |
|
Метод вывода |
CAN-интерфейс |
|
Уровень защиты |
IP67 |
|
Рабочая температура |
-40℃～+85℃ |
|
Размер |
Д60×Ш59×В29 (мм) |
Алгоритм компенсации: нелинейная компенсация, динамическая компенсация, ортогональная компенсация, температурная компенсация и компенсация дрейфа и т. д.
Свойства продукта:
|
Параметры угла тангажа |
Параметры угла крена |
|
Точность 1°; разрешение 0,01°; диапазон -90°~90° |
Точность 1°; разрешение 0,01°; диапазон -180°~180° |
|
Параметры гироскопа |
Параметры акселерометра |
|
Смещение гироскопа ±0,2 °/с; разрешение 0,02 °/с; диапазон ±500 °/с |
Стабильность смещения ±4 мг; разрешение 1 мг; диапазон ±3,6 г (X/Y/Z) |
|
Модель |
Стоимость, доллары США |
|
IMU225 |
По запросу |
