Технические характеристики

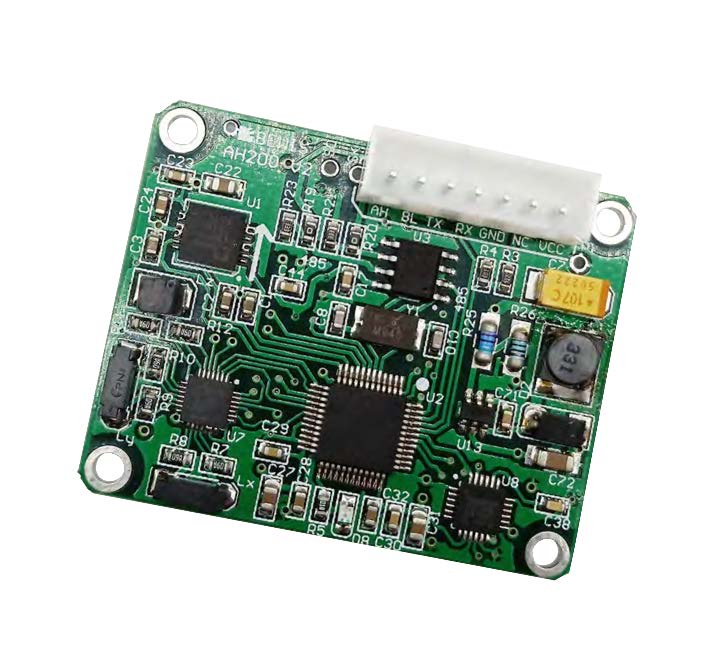

Беспилотным летательным аппаратам часто требуется точная информация о курсе при выполнении сложных задач, но текущая система ориентации часто теряется при столкновении с магнитными помехами, а нерегулярные процессы движения также подвержены ошибкам и даже неточны в статических условиях. 9-осевая система ориентации и курса HEC390 — это инерциальный продукт, специально разработанный компанией Beiwei Sensing для высокоточного измерения крена, тангажа и азимута в условиях магнитных помех и динамического движения. Продукт включает в себя 9-осевые датчики: 3-осевой датчик ускорения, 3-осевой магнитный датчик и 3-осевой гироскоп. Благодаря оптимизированному алгоритму расширенного фильтра Калмана продукт выдает высокоточную информацию об ориентации в режиме реального времени.
Технические параметры
|
Параметр |
Значение |
|
Модель |
HEC390 |
|
Напряжение питания |
9-35 В |
|
Вибростойкость |
2000g |
|
Режим выхода |
RS232/RS485/TTL (опционально) |
|
Рабочая температура |
-40℃～+85℃ |
|
Размер |
Д45×Ш36×В13 (мм) |
|
Вес |
80 г |
Свойства продукта:
|
Точность курса |
Разрешение направления компаса |
|
0,3°~0,5° ( RMS, статический, режим работы компаса ); <2° ( RMS, динамический, режим работы по курсу ) |
0,01° |
|
Точность наклона |
Разрешение наклона компаса |
|
Точность крена/тангажа 1° (среднеквадратическая, динамическая) ; Точность крена/тангажа 2° (среднеквадратическая, динамическая) |
0,01° |
|
Диапазон наклона компаса |
Калибровка |
|
Тангаж ±90°; Крен ±180° |
Жесткая магнитная калибровка; мягкая магнитная калибровка; пользовательская калибровка с ограниченным наклоном |
|
Модель |
Стоимость, доллары США |
|
HEC390 |
По запросу |
